  >  제작아이템 : Chassi C350 전동휠체어 컵 거치대

학교 일과 중 이동을 많이 하는데 물이나 음료를 들고 이동하기가 어려워 거치대 제작 요청함.

카페에서 음료를 사는 경우 손으로 잡았을 때 조금만 찌그러져도 음료를 흘리게 되어 불편을 느끼고 있음.

제작을 위한 측정 평가 진행하였으며 ‘凸’형태의 레일에 맞춰 브라켓 설계 진행.

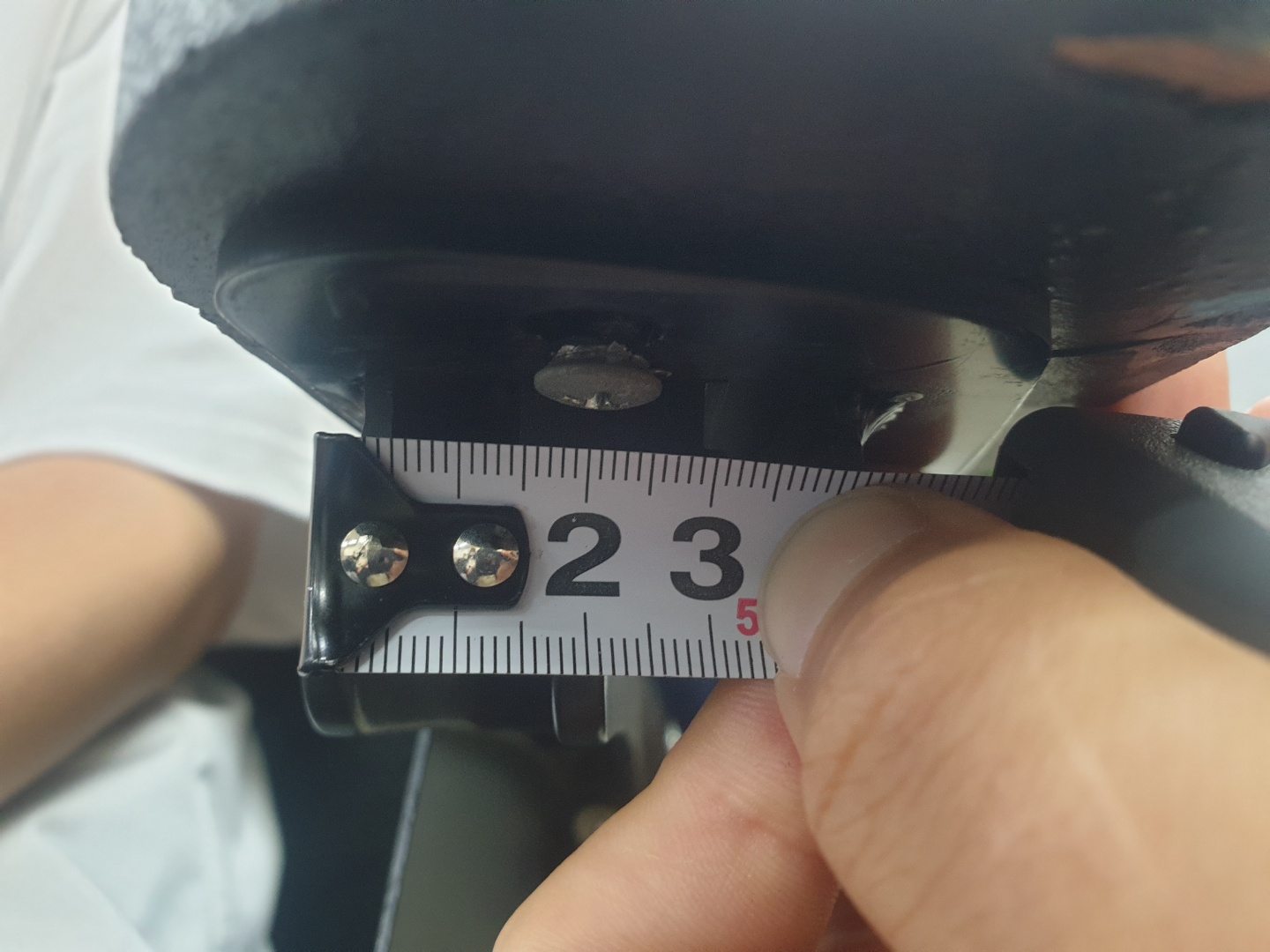

레일 치수 측정
도면

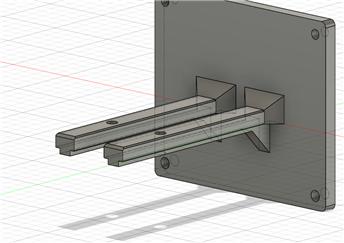

모델링 : 측정한 치수를 이용해 전동휠체어에 장착할 수 있도록 연결, 어댑터 형식으로 제작 진행 (구조물 간격 18.2mm, 어댑터 길이 60mm으로 조정)

출력 및 설치 : 브라켓은 무게에 강하도록 레이어의 결 방향과 부하 방향이 수직이 되도록 세워서 출력, 컵홀더 부위는 프리소스를 활용하여 출력 후 조립

후가공 : 샌딩과 도색 작업 진행

적용 : 조립 후 일반적인 무게의 음료보다 무거운 물건으로 테스트를 진행 후 대상자에게 적용

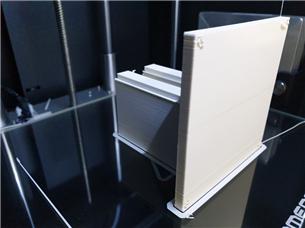

출력 모습 (방향 주의)

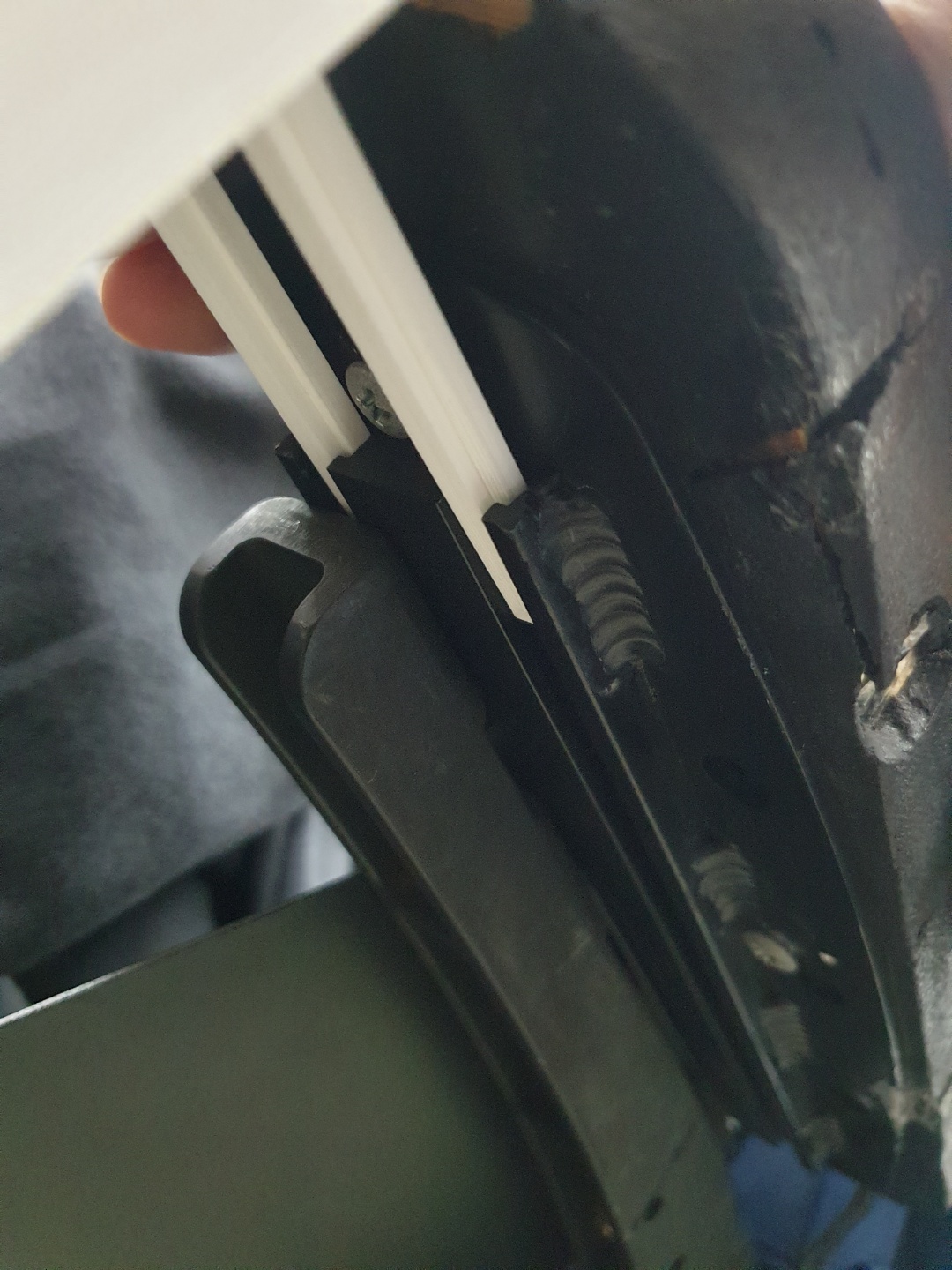

레일에 시험적용 진행

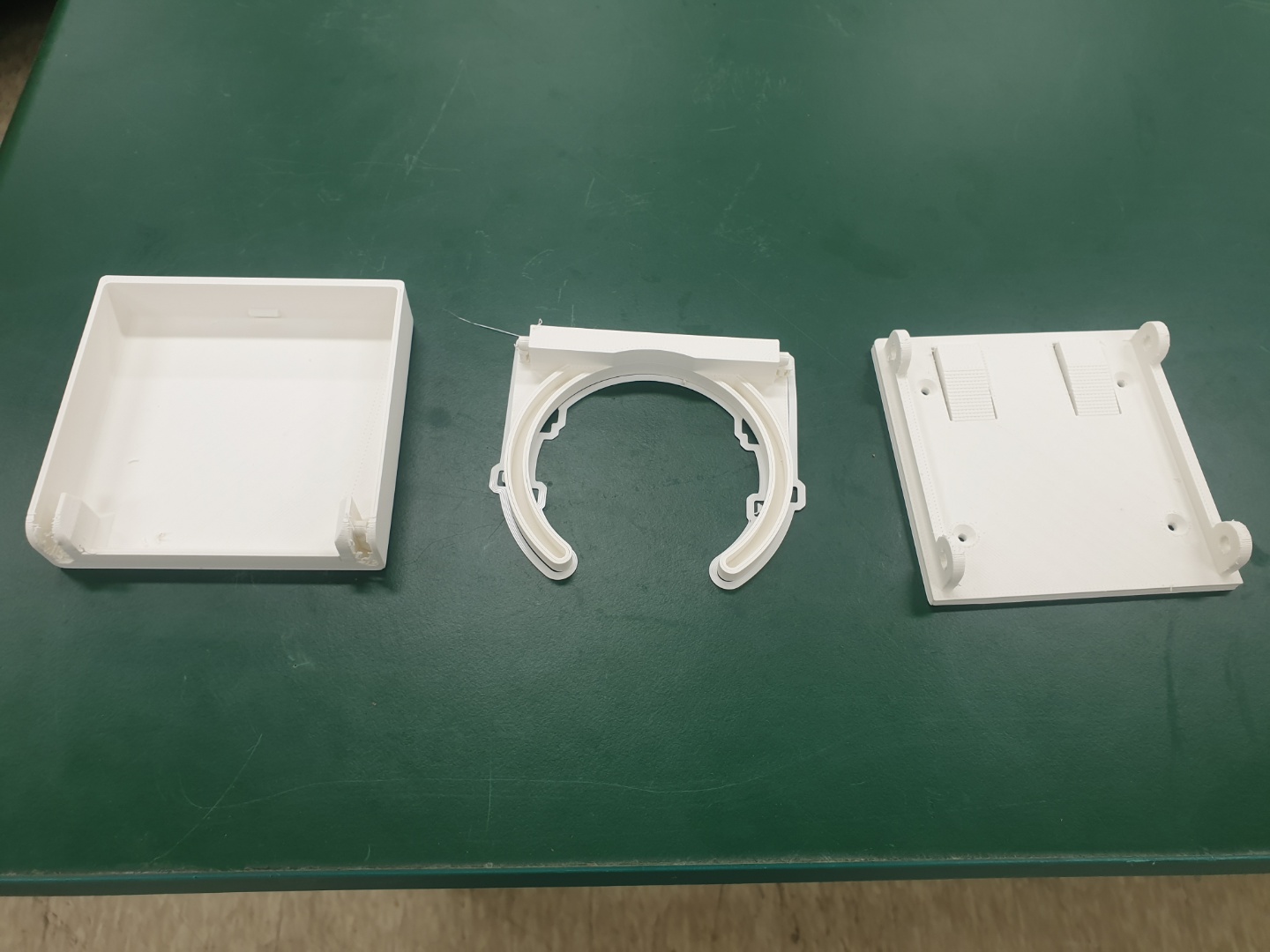

컵거치대 출력 (조립전)

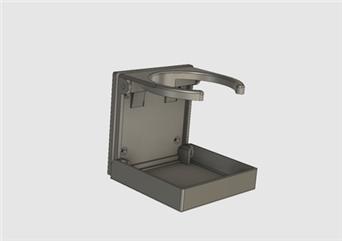

컵거치대 조립 결과물
