  >  제작아이템 : 활동형휠체어 장착 보호자 손잡이

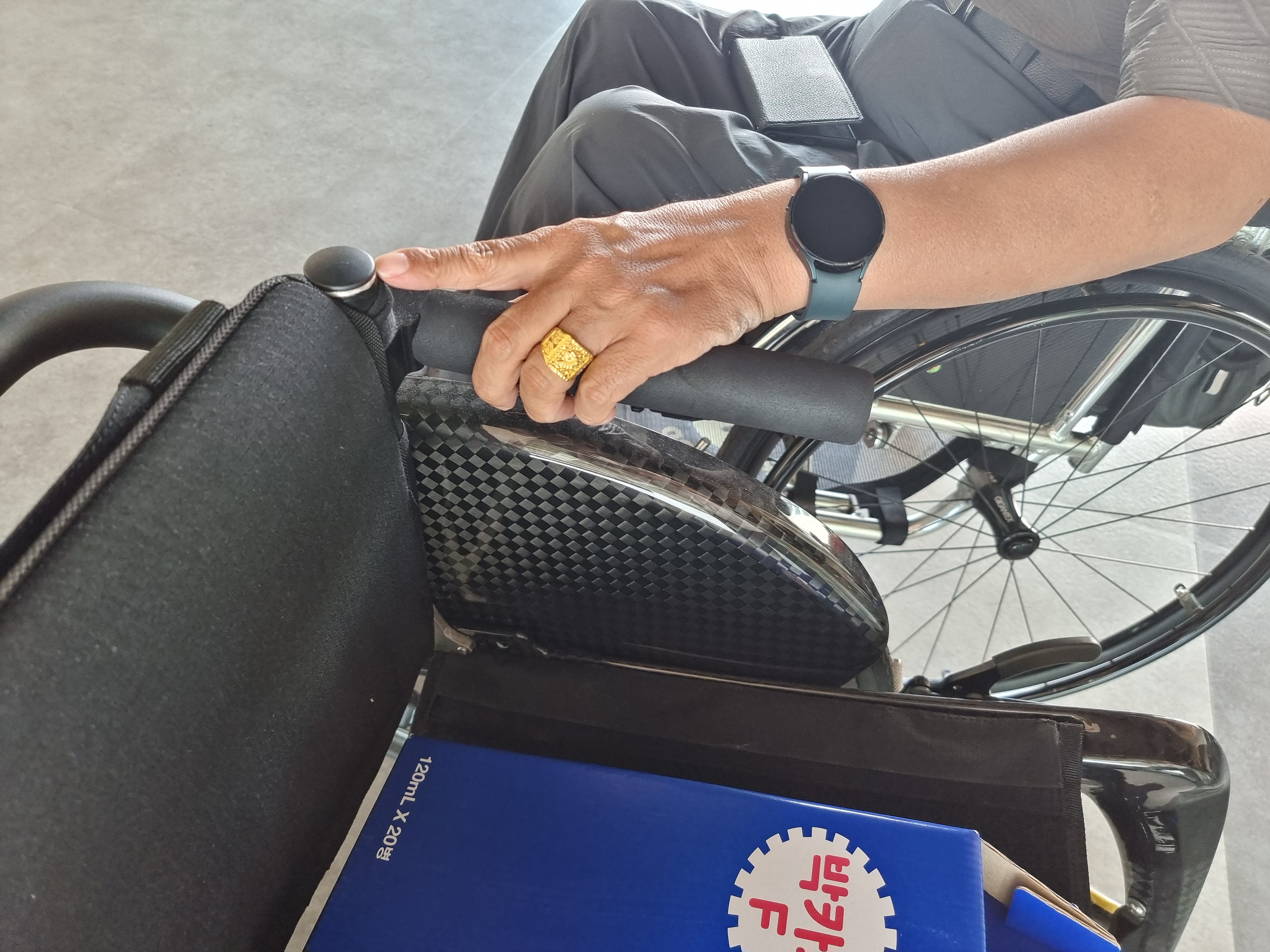

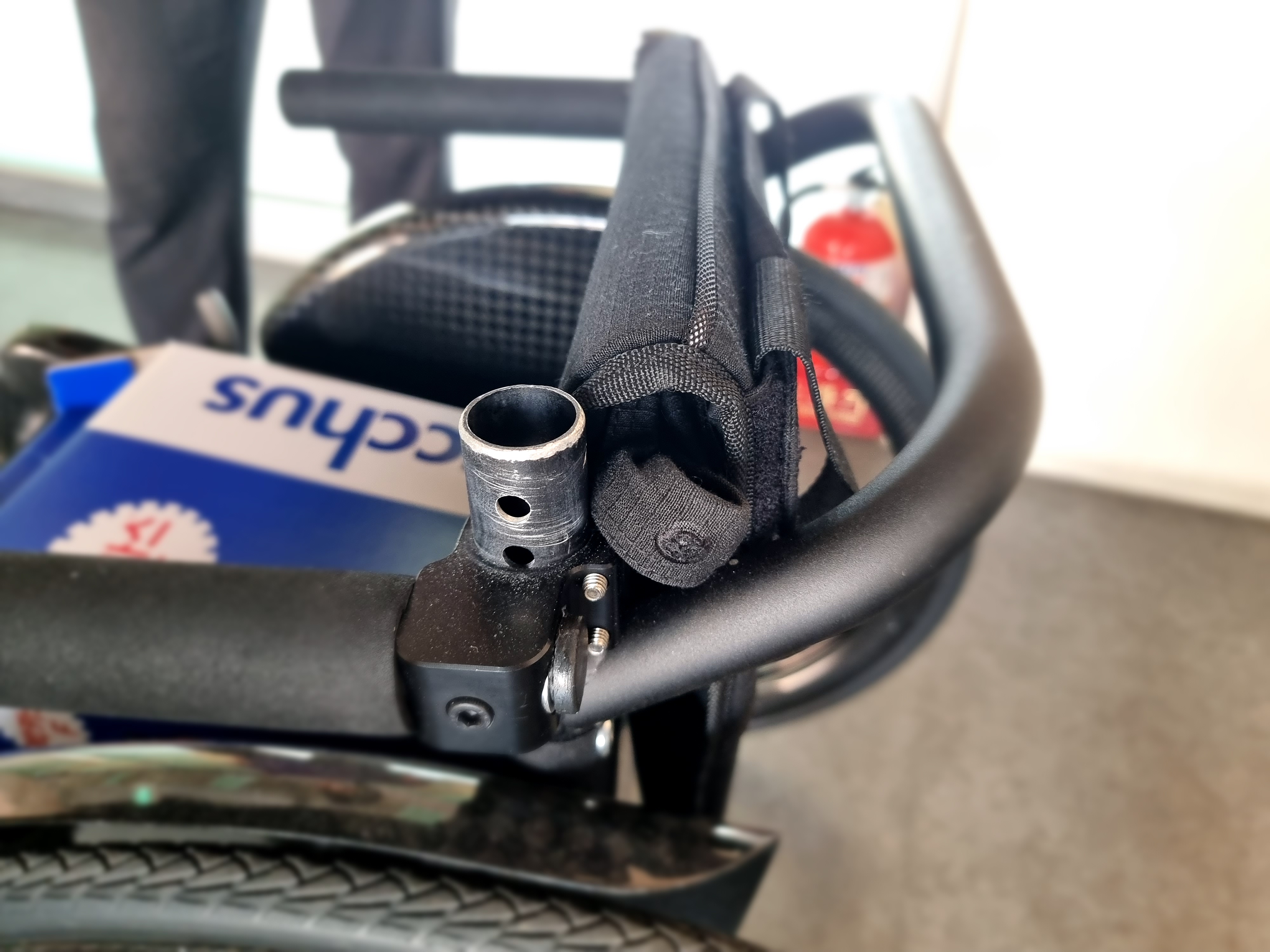

활동형 휠체어의 경우 보호자용 손잡이가 옵션으로 추가하여야 하며 구입 시 비용적인 부분이나 필요성에 따라 장착하지 않는 경우가 많습니다. 해당 사례의 경우에도 휠체어 구입 시에 장착하지 않았었으나 추후 필요성이 확인되어 보호자용 손잡이를 장착하고자 하였으나 휠체어에 맞는 손잡이를 찾을 수 없어 3D 프린터로 제작을 의뢰한 사례입니다. 먼저 손잡이를 장착할 수 있는 부분을 측정하였으며 프레임의 외경 29mm, 높이 35mm로 측정되어 측정값에 맞게 손잡이를 설계 제작하였습니다.

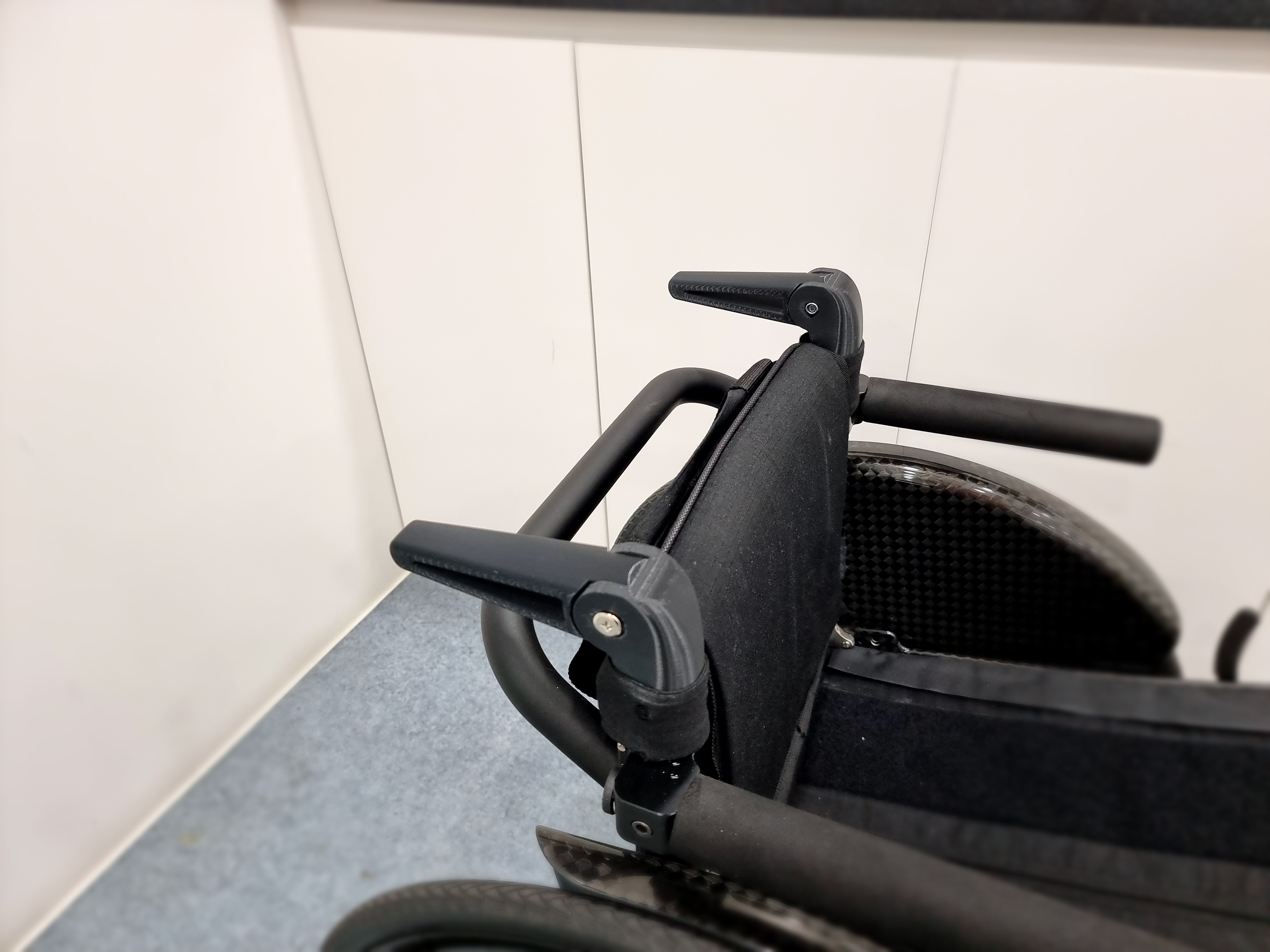

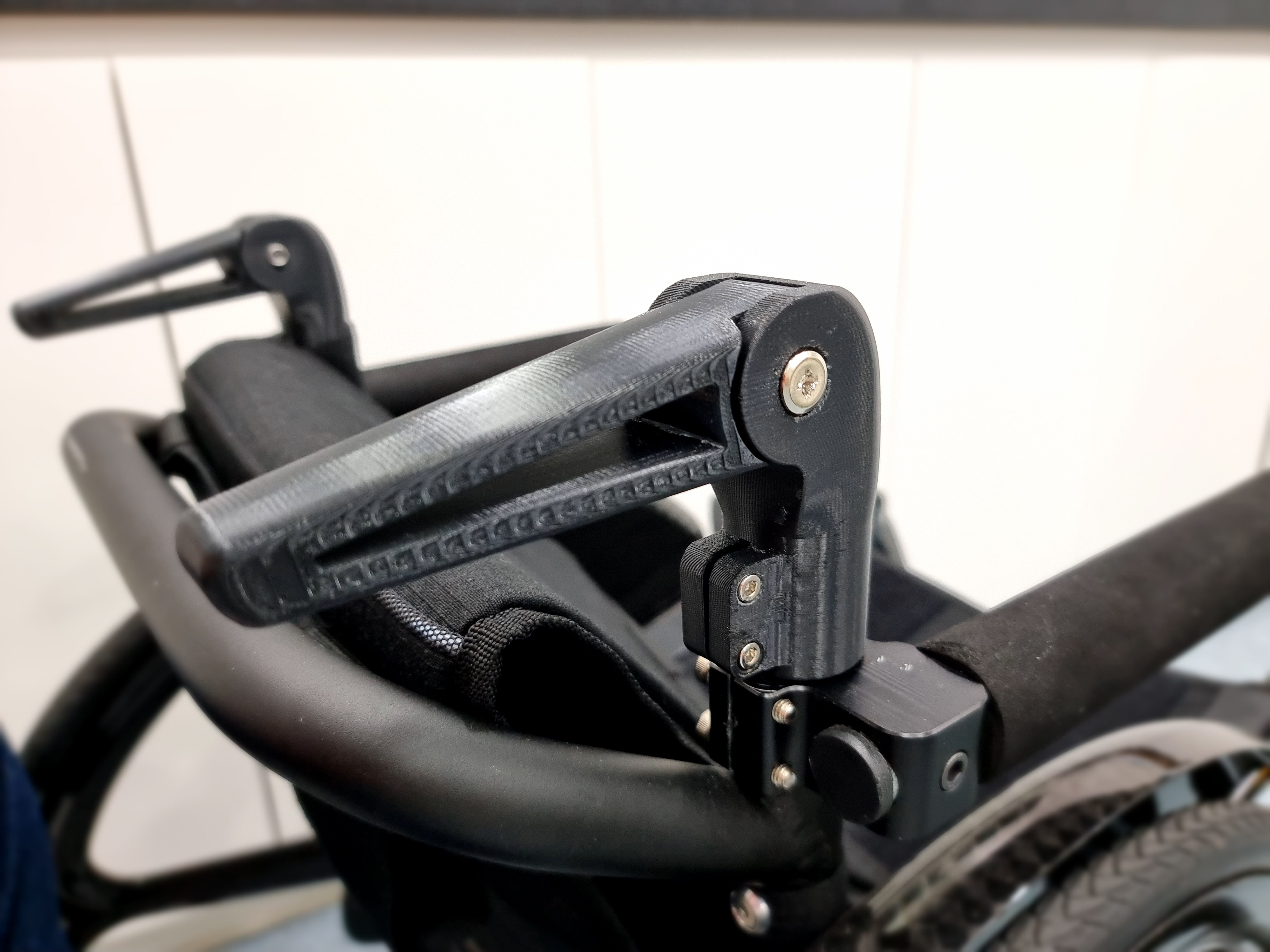

휠체어에 고정되는 부분과 보호자가 잡는 부분을 분리하여 설계하여 6mm 볼트와 너트로 고정할 수 있도록 설계되었으며, 손잡이는 수평인 상태에서 20도 정도 각도 조절이 가능하도록 설계하였습니다. 손잡이를 결합하기 위해서 프레임에 밀어 넣은 후 휠체어 프레임은 4mm 볼트 너트로 조여서 결합되도록 제작하였습니다. 해당 사례와 같이 휠체어에 맞는 보호자용 손잡이를 구하기 어려울 때 3D 프린터로 제작하여 장착할 수 있습니다.
