식사 보조기기 제작사례
  • 충청남도보조기기센터
  • 2022-11-10
  • 502
  >  제작아이템 : 식사 보조기기

[평가]

상지위약감으로 인해 식사 시 손떨림과 식사도구 집기가 어려워 식사 활동 제한

손떨림과 집기 문제를 해결하기 위해 손잡이 두께를 늘려서 제작할 예정

제작을 위한 측정 진행

손바닥 너비 71mm, 사용 중인 숟가락 손잡이 너비 11mm, 길이 160mm, 두께 4mm

손가락 굴곡 60º, 건고정 쥐기시 근력이 매우 부족하여 고정력이 약함

손목 엎침 범위 72º, 수저의 각도 30º, 주관절 굽힘 범위 134º, 어깨 벌림 45º

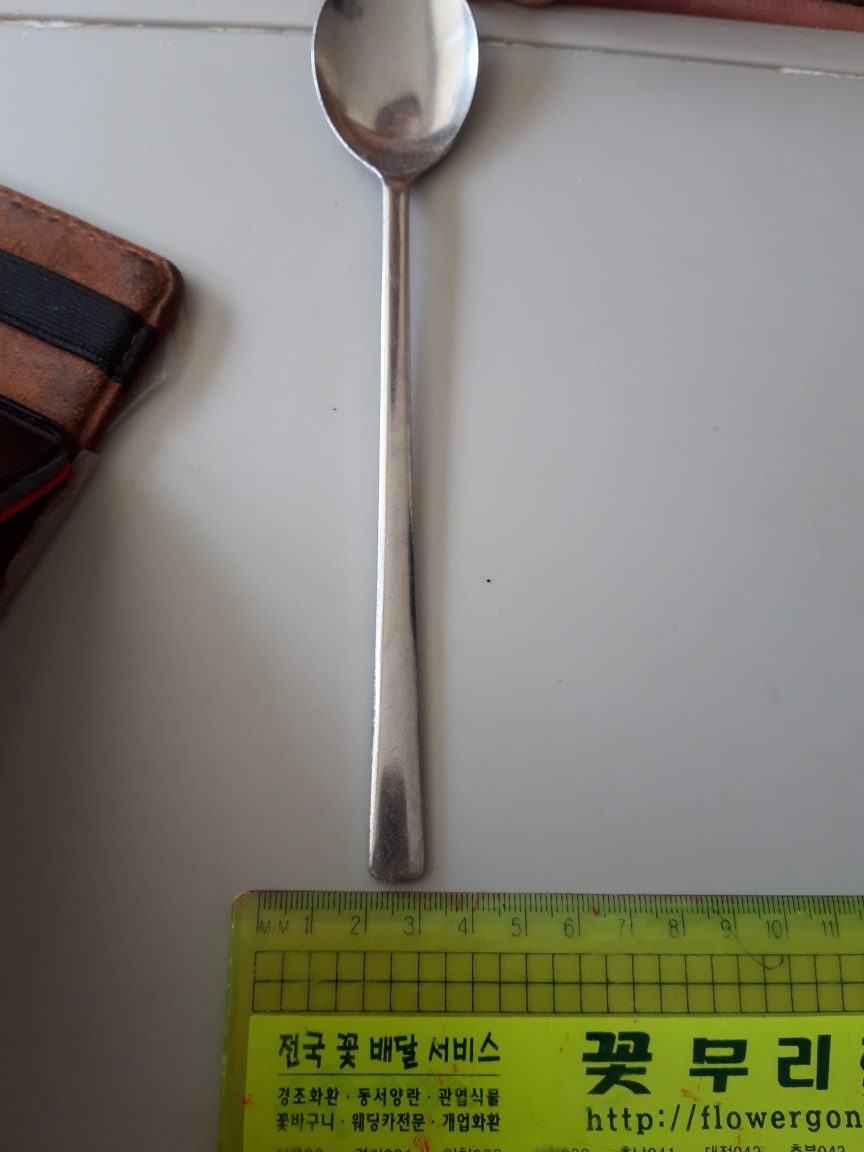

숟거락 손잡이 너비 측정
손바닥 너비 측정
관절운동범위 측정
건고정 시 손가락 사이 너비 측정

[결과 등록]

- 모델링

  1. 숟가락 이탈을 방지하기 위해 손등에 벨트로를 부착할 수 있도록 제작
  2. 손바닥 너비 31mm , 숟가락 너비 11mm, 두께 4mm 기준으로 제작 진행
  3.

 - 출력 및 설치

  1. 안쪽 서포터를 쉽게 때기 위해 반으로 나누어 제작하여 출력 진행
  2. 1차 시험 적용 시 숟가락 길이가 길어 사용이 불편하다 하였음 >> 숟가락 절단을 통해 길이 조절
  3. 2차 시험 적용 시 숟가락 길이가 짧고, 두께가 두꺼워 사용이 불편하다고 하였음 >> 길이 및 두께 수정
  4. 3차 최종 적용 시 두께 및 길이가 맞아 보조기기 사용 전보다 안정적인 식사가 가능하였음
  5.

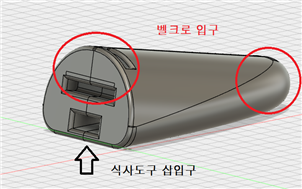

1차 설계도면

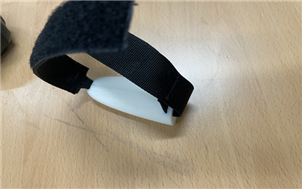

1차 출력물
시험적용

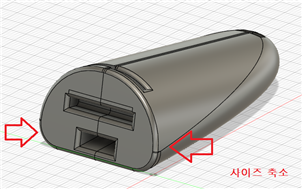

2차 설계도면

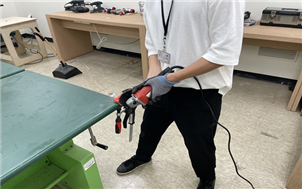

숟가락 절단

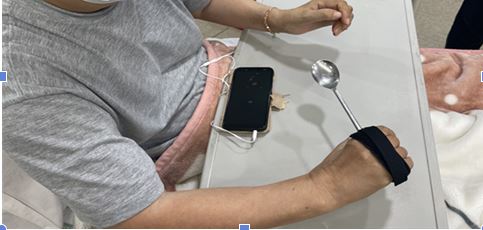

최종 적용
