전동휠체어 스피커 거치대 제작사례
  • 충청남도보조기기센터
  • 2023-11-17
  • 295

 ● 기존 제작 서비스된 스피커 거치대 하단이 떨어져 사용이 불가능하여 하단이 떨어지지 않도록 희망

 ● 기존 제작 서비스받은 스피커 거치대와 동일한 크기로 제작

 ● 손잡이 기둥 사이즈 및 고정 볼트 규격 측정

 ● 손잡이 기둥 : 21MM , 볼트 규격 : M6

파손부위



파손부위

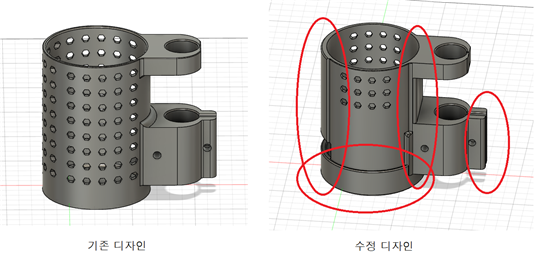

외부 충격에 파손되지 않도록 사이드 부분 두께 강화

  1. 내부채움 20%, 레이어 벽 두께 3으로 출력
  2. 하단 파손을 방지하기 위해 모서리 부분을 굴곡(필렛)을 주어 디자인
  3.





- 종결 및 지원

  1. 고정 기둥과 볼트 구 문제없이 체결이 되었음
  2. 디자인 수정을 통해 사이드 및 하단 내구성 강화로 지속적인 사용이 가능할 것으로 보임
설치



적용
