[평가]

- 평소 전동휠체어 사용하며, 외부에서 회의에 참석하여 서류를 보거나 발표할 일 잦음

1. - 현재 허벅지 위에 서류를 놓고 보고 있으며, 이때 고개를 많이 숙여야 하는 불편함이 있음
2. - 이에 전동휠체어 착석 상태에서 고개를 많이 숙이지 않아도 서류를 편하게 볼 수 있는 방법 제안 요청

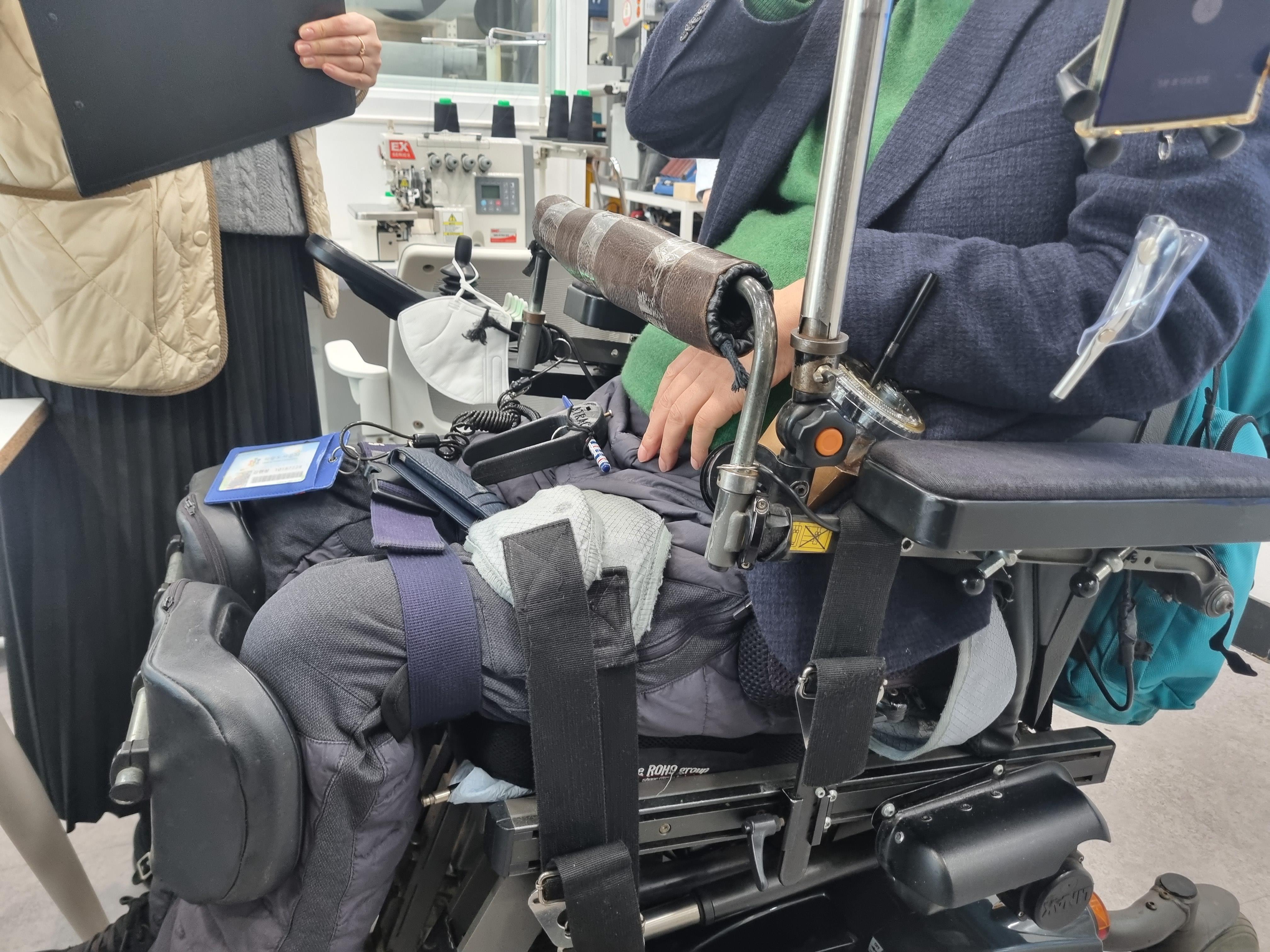

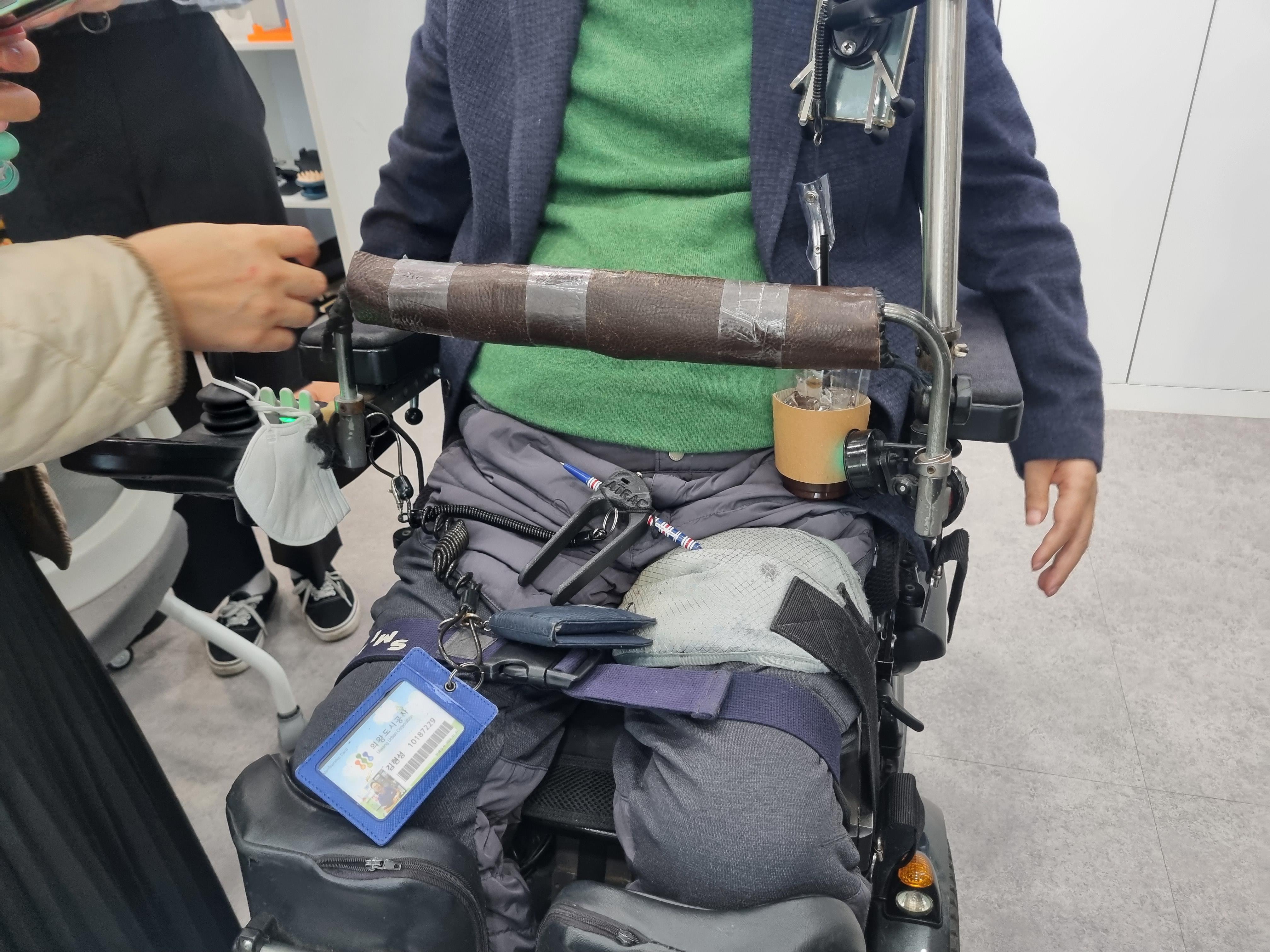

사용모습

[제작방향]

1. - 전동휠체어 안전가드에 서류를 놓을 수 있는 받침대를 고정하는 방식 채택
2. - 받침대는 3D프린터로 출력하되 받침대와 가드를 고정할 때에는 클램프를 활용하여 각도와 높낮이를 조절하는 방향으로 제작

[제작]

- 서류 받침대

 ◦350*250*15(mm)사이즈로 설계 → 340*240(mm) 크기 이내의 서류 올려 놓을 수 있음

 ◦4면 테두리에 1cm 높이의 이탈 방지 턱을 제작하여 서류가 쉽게 떨어지지 않도록 설계

 ◦PLA 소재, 채움 30%로 출력

- 서류 받침대 고정부: 3각도조절 클램프(기성품)와 크랩 클램프(기성품) 활용

1. - 상담 및 평가 → 3D 모델링 설계(Inventor2022) → 두께 수정(20->15mm), 이탈 방지 턱 제작, 볼트 깊이 및 공차 수정 → 보조기기 제작(3D 프린터, M400) →  후가공
2. → 적용 → 지원완료

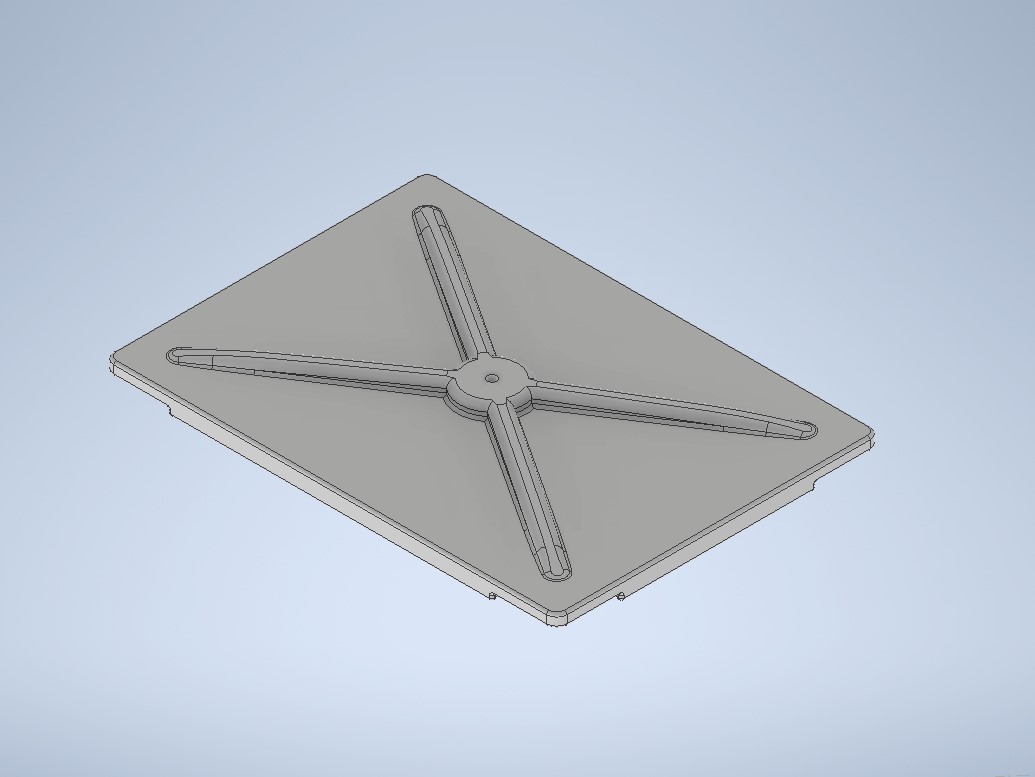

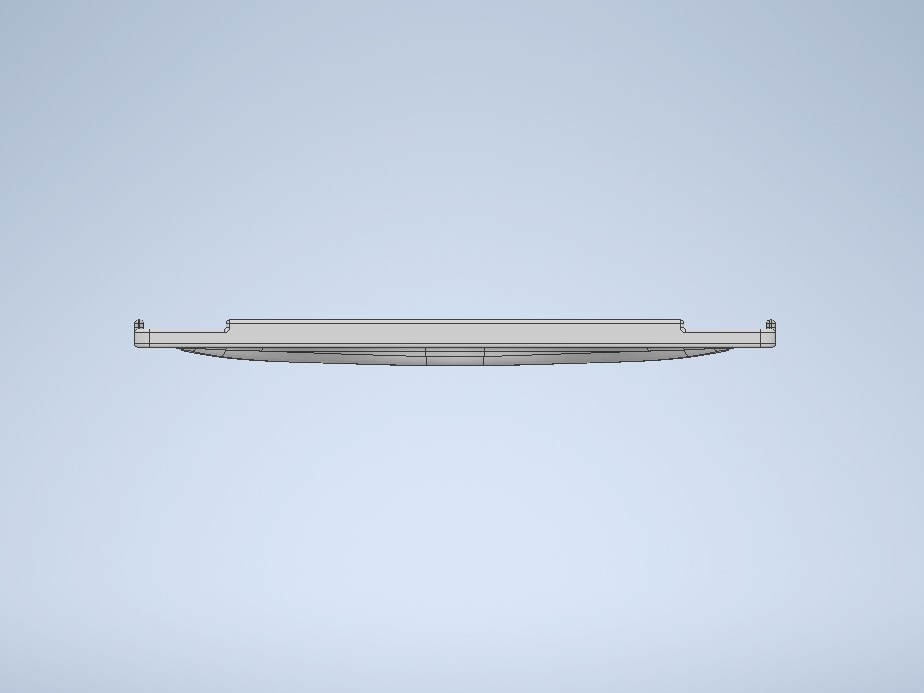

도면사진

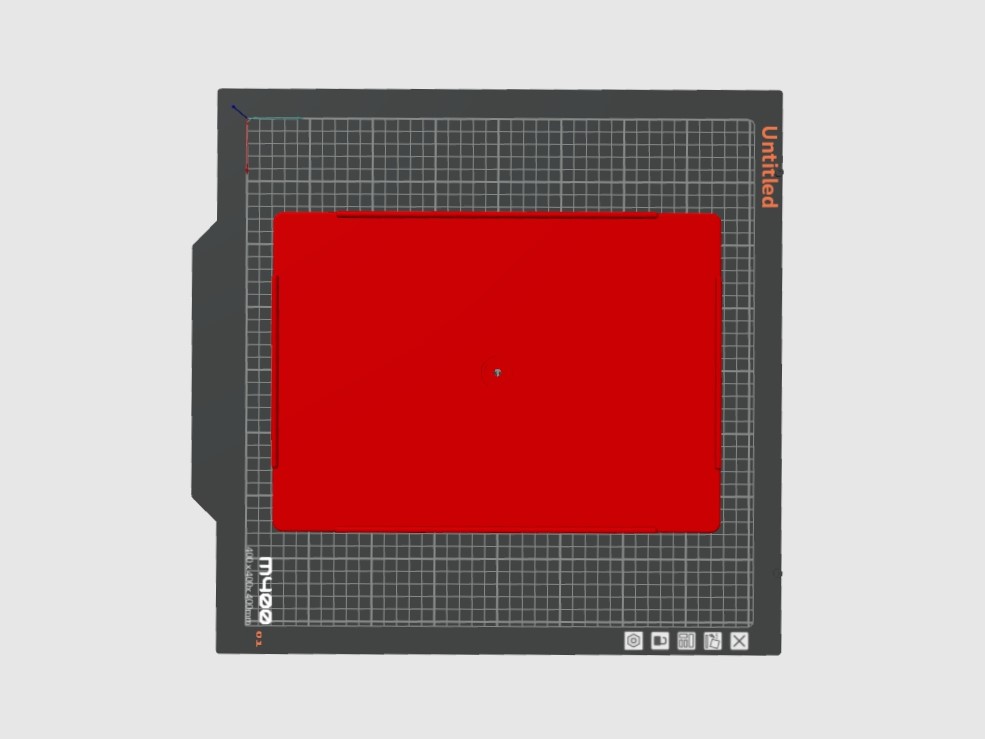

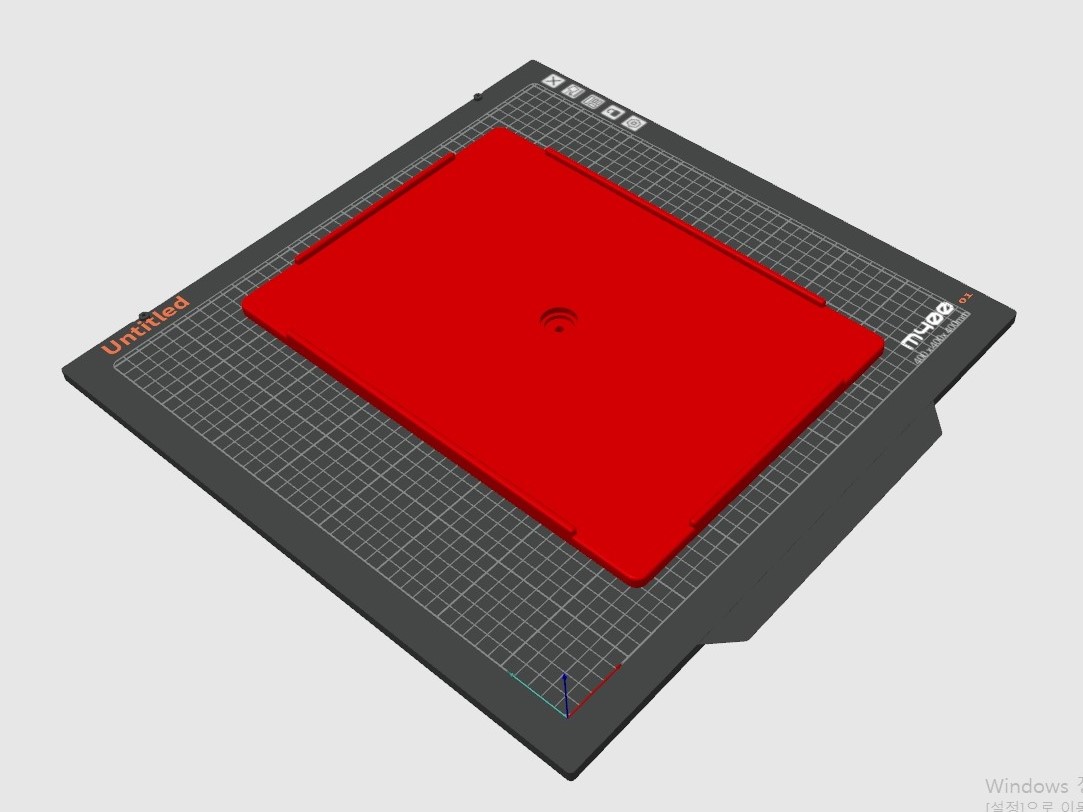

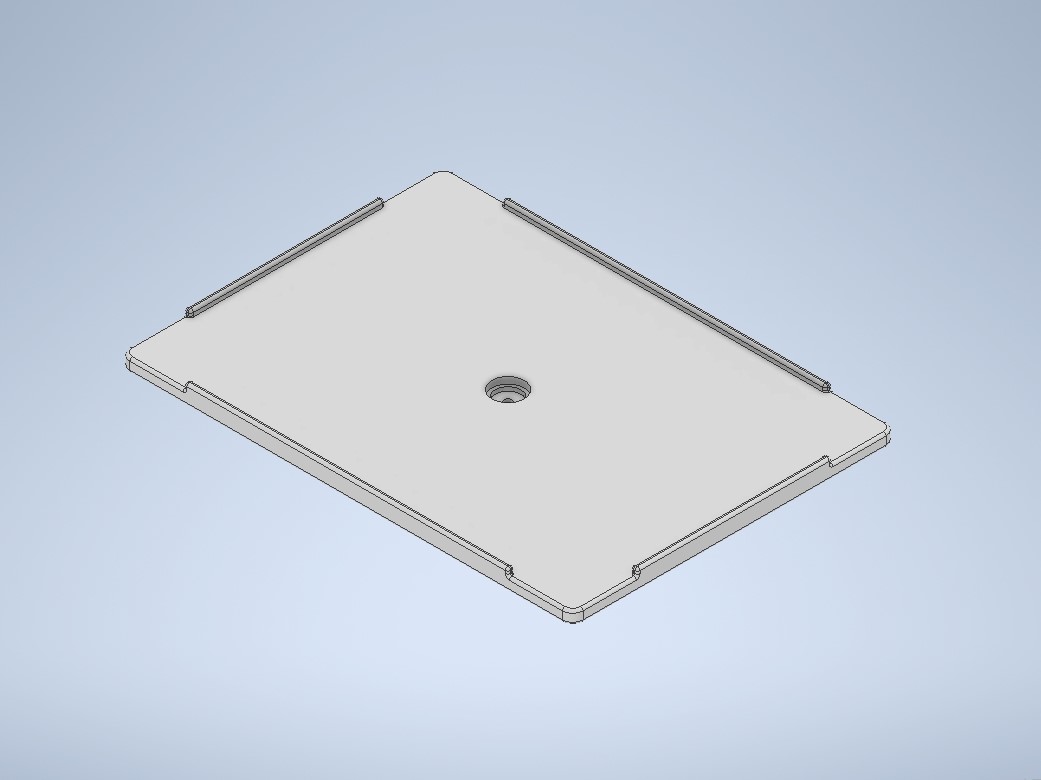

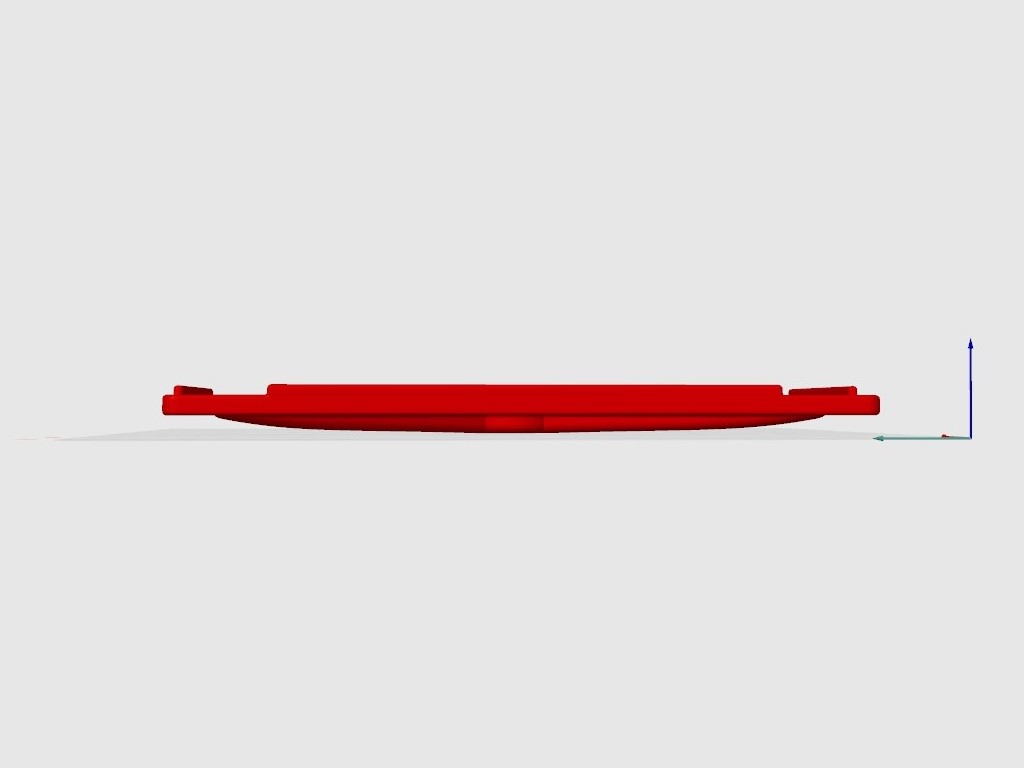

STL 사진

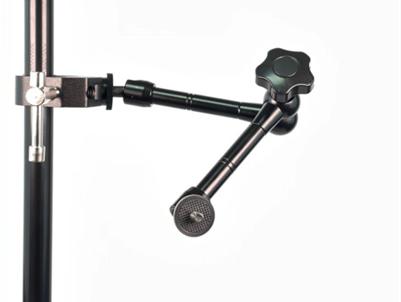

각도조절 클램프

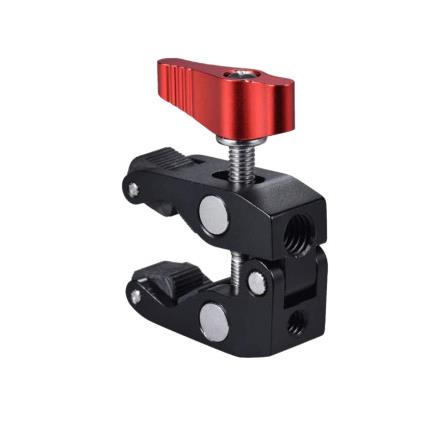

크랩 클램프

구입처:

https://smartstore.naver.com/createm/products/5306325726?NaPm
 9,000원

구입처:

https://smartstore.naver.com/createm/products/5305554222
 6,000원

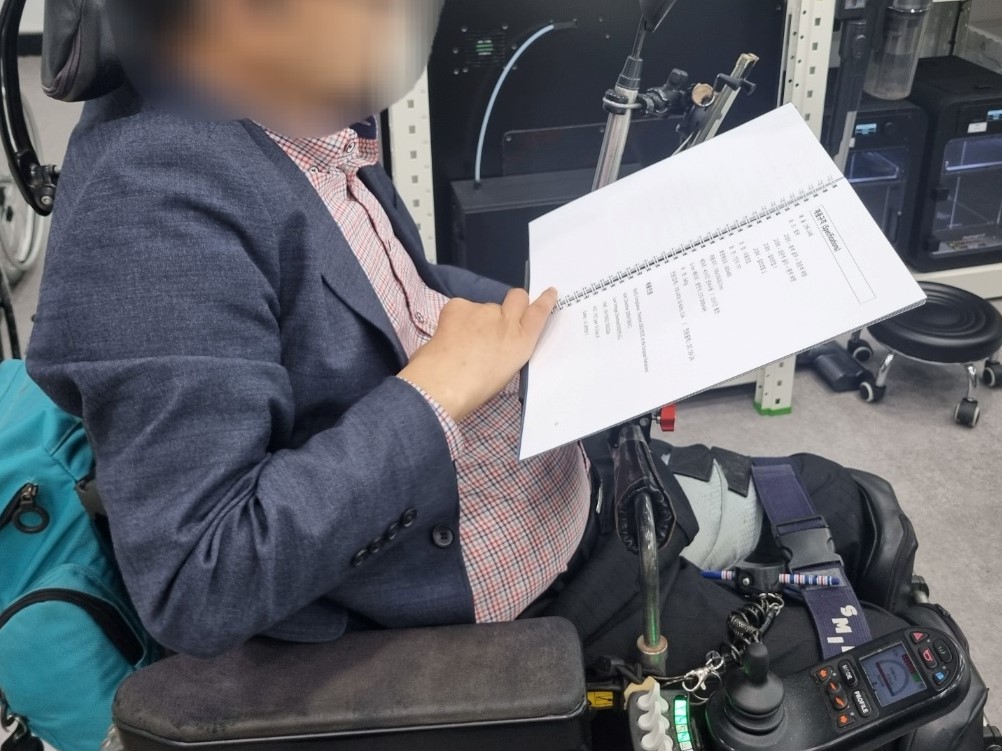

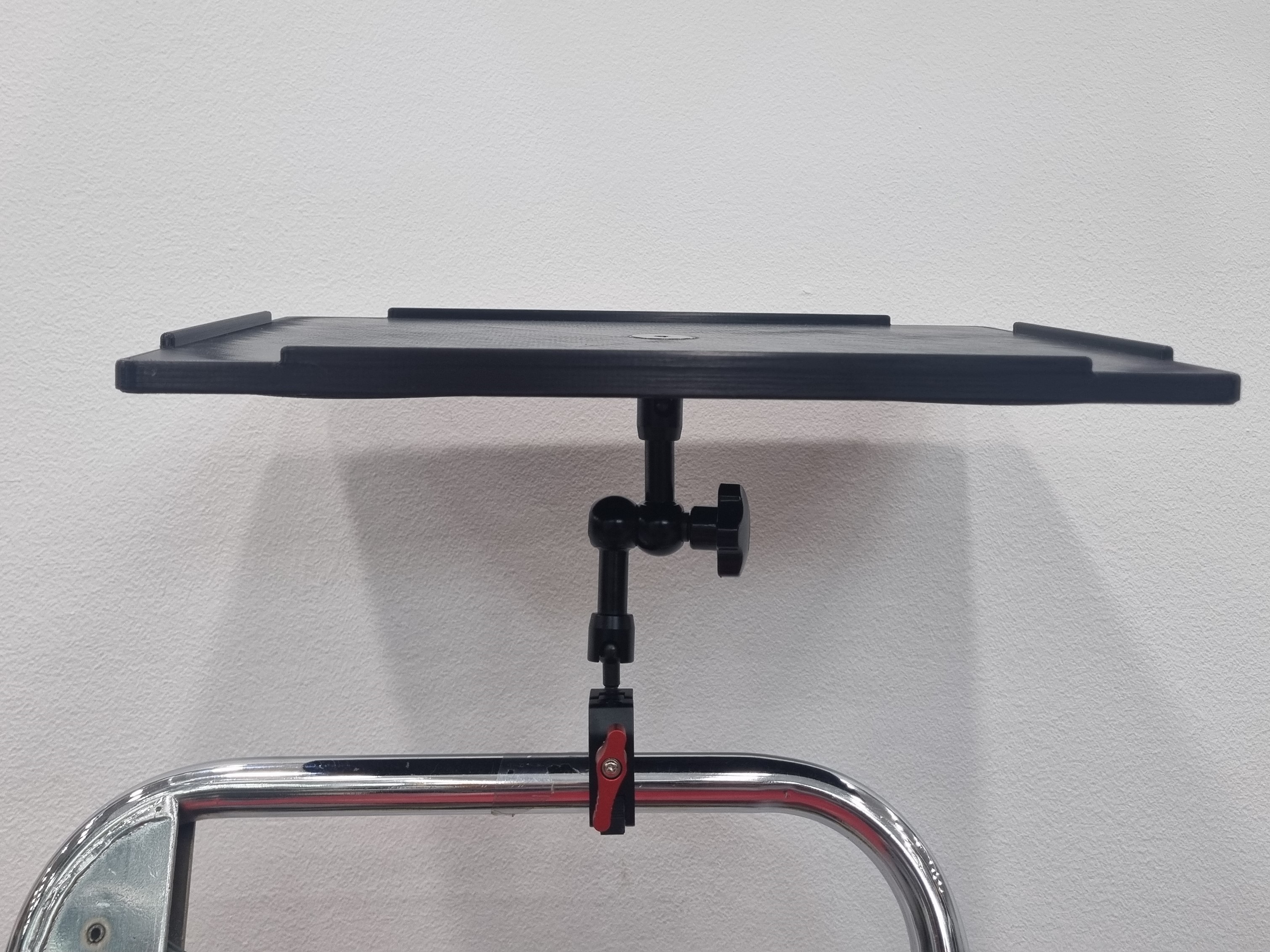

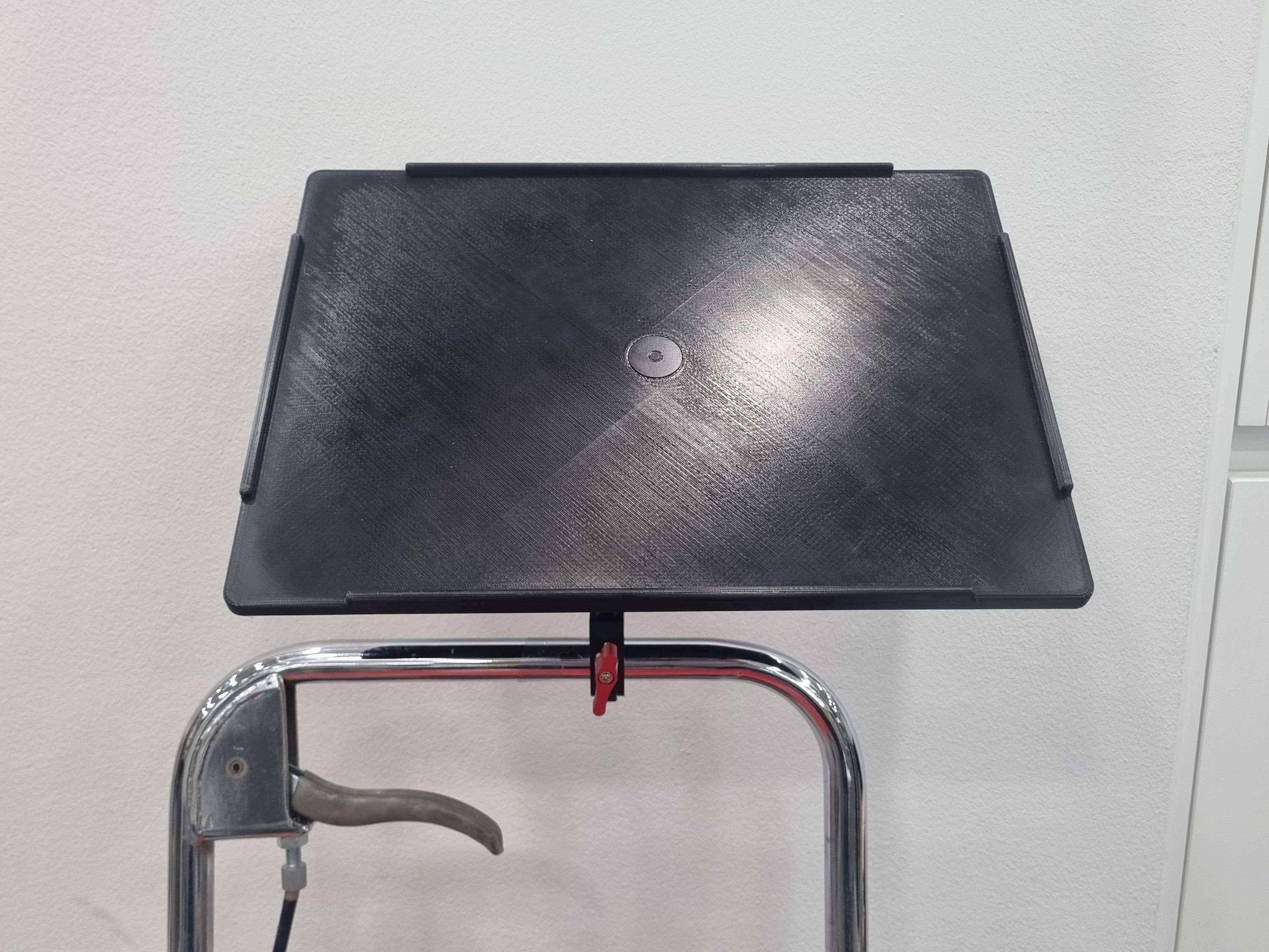

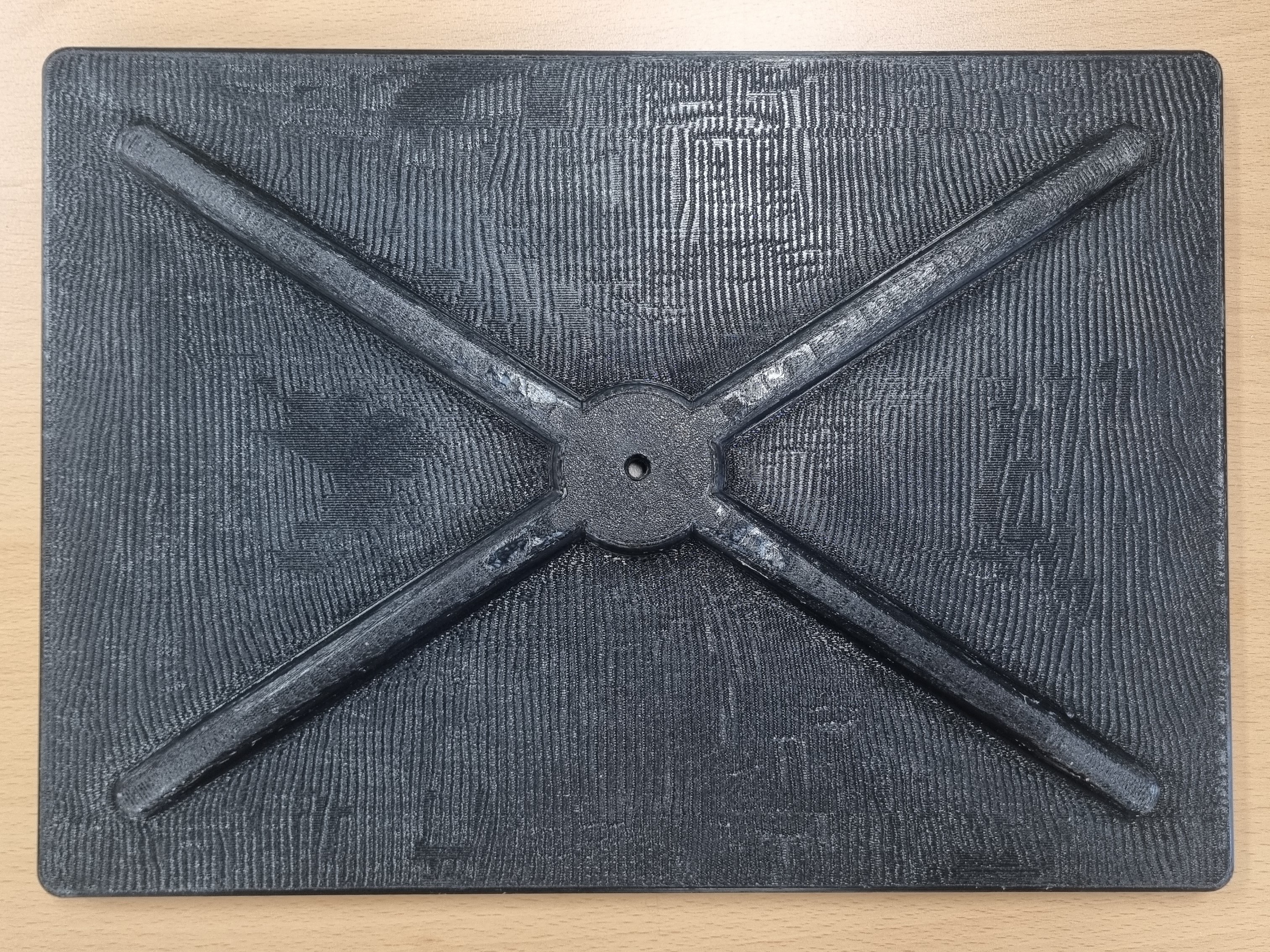

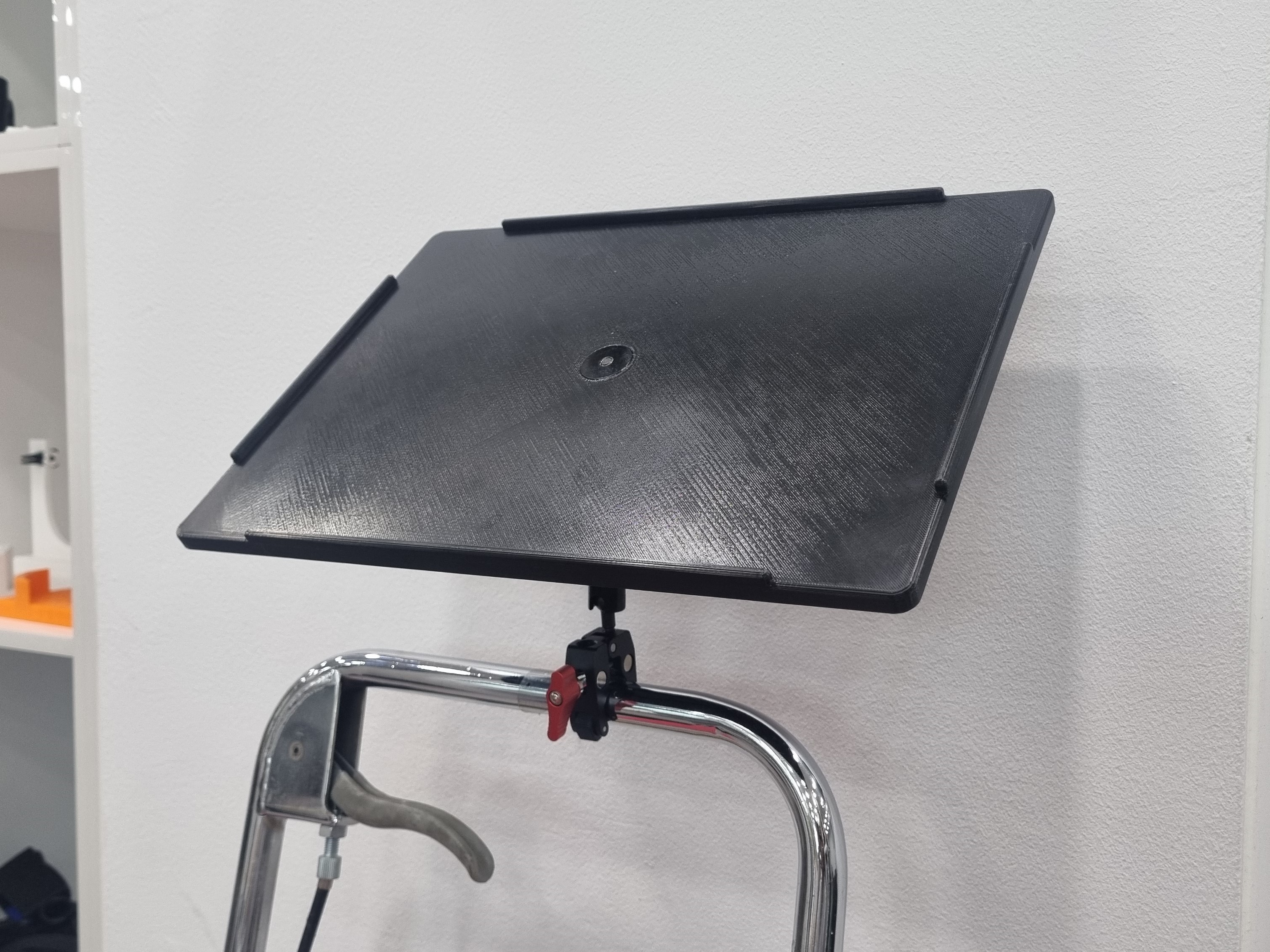

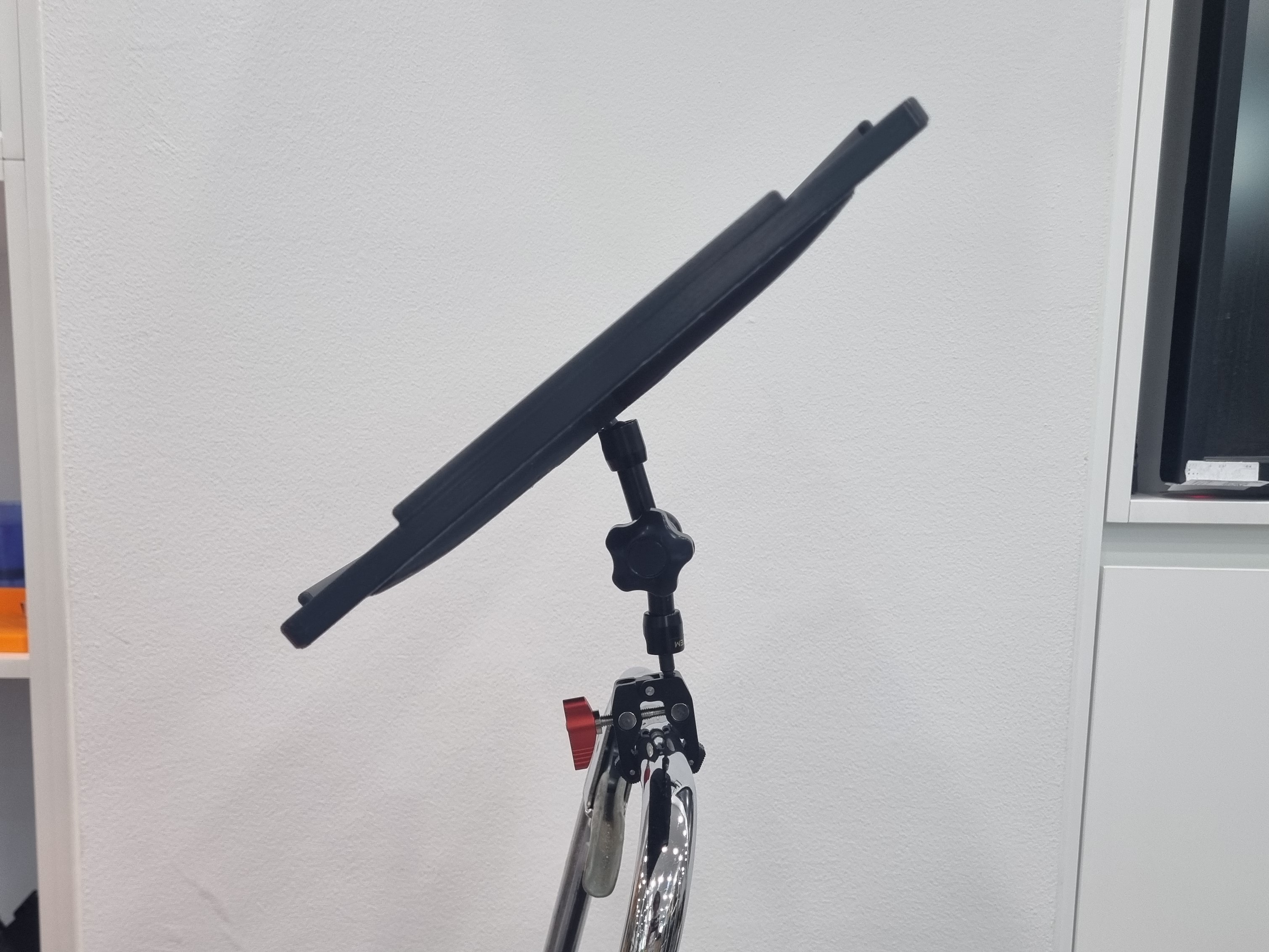

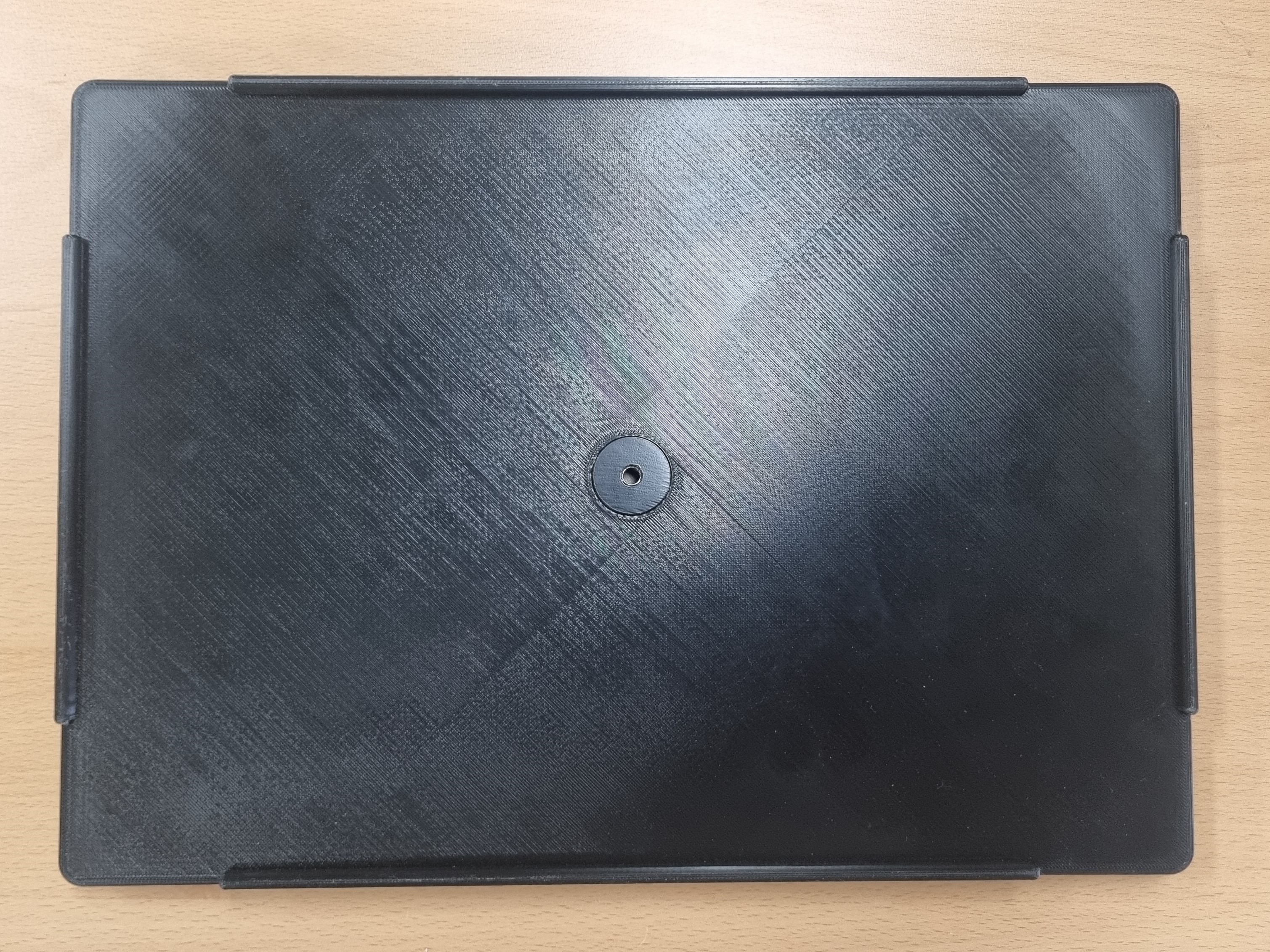

결과물 사진

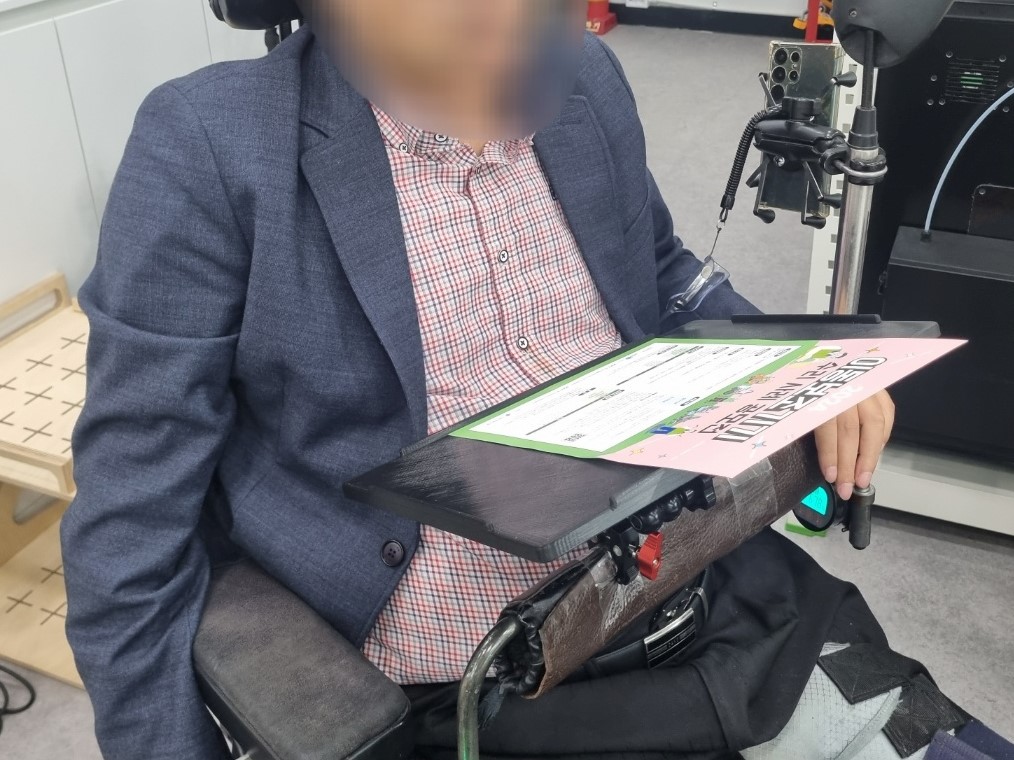

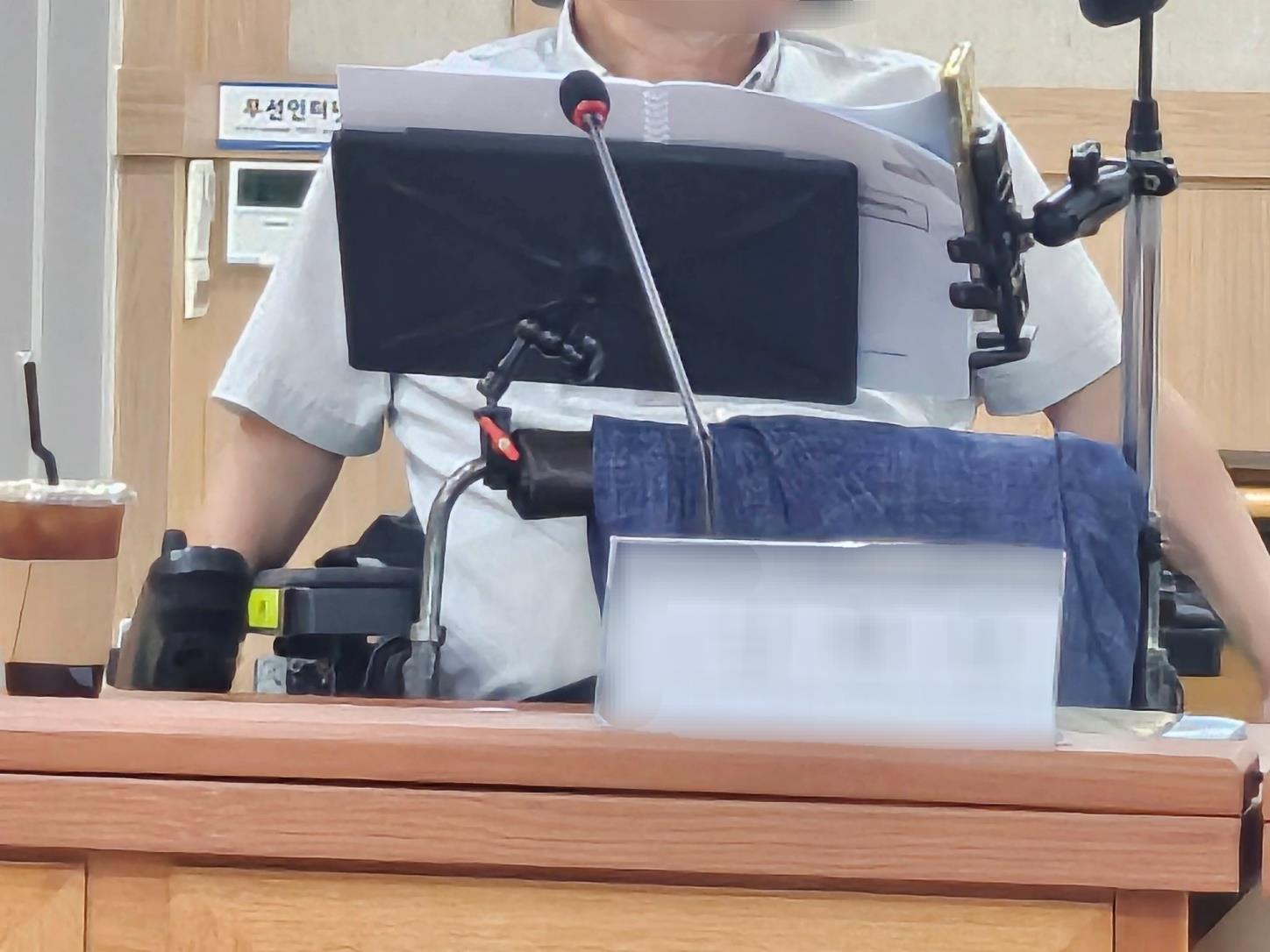

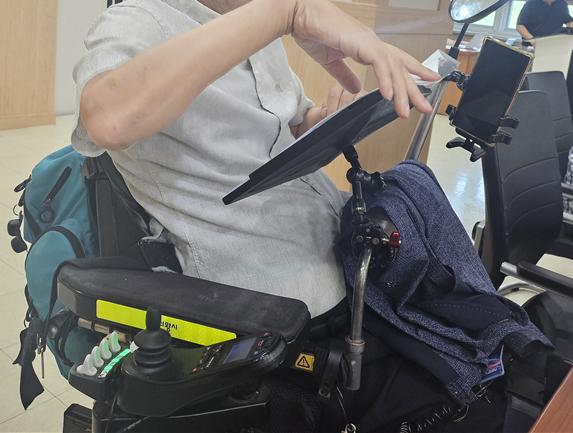

적용사진
