무선차임벨 개조제작
- 일상생활
- 이*수
- 2024-12-02
- 477
- 그외작업
- 저작권 표시-비영리-동일조건변경허락(BY-NC-SA)
일반 보조기기 정보
| 카테고리 | 일상생활 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | 스테레오 잭, 글루건 | 내부 밀도 | - |
| 보조기기 크기 | - | 출력 시간 | - |
| 설계 프로그램 | - | 3D 프린터 | - |
| 영상 URL | 변경 보조기기 |
보조기기 기능 및 사용방법
|  |

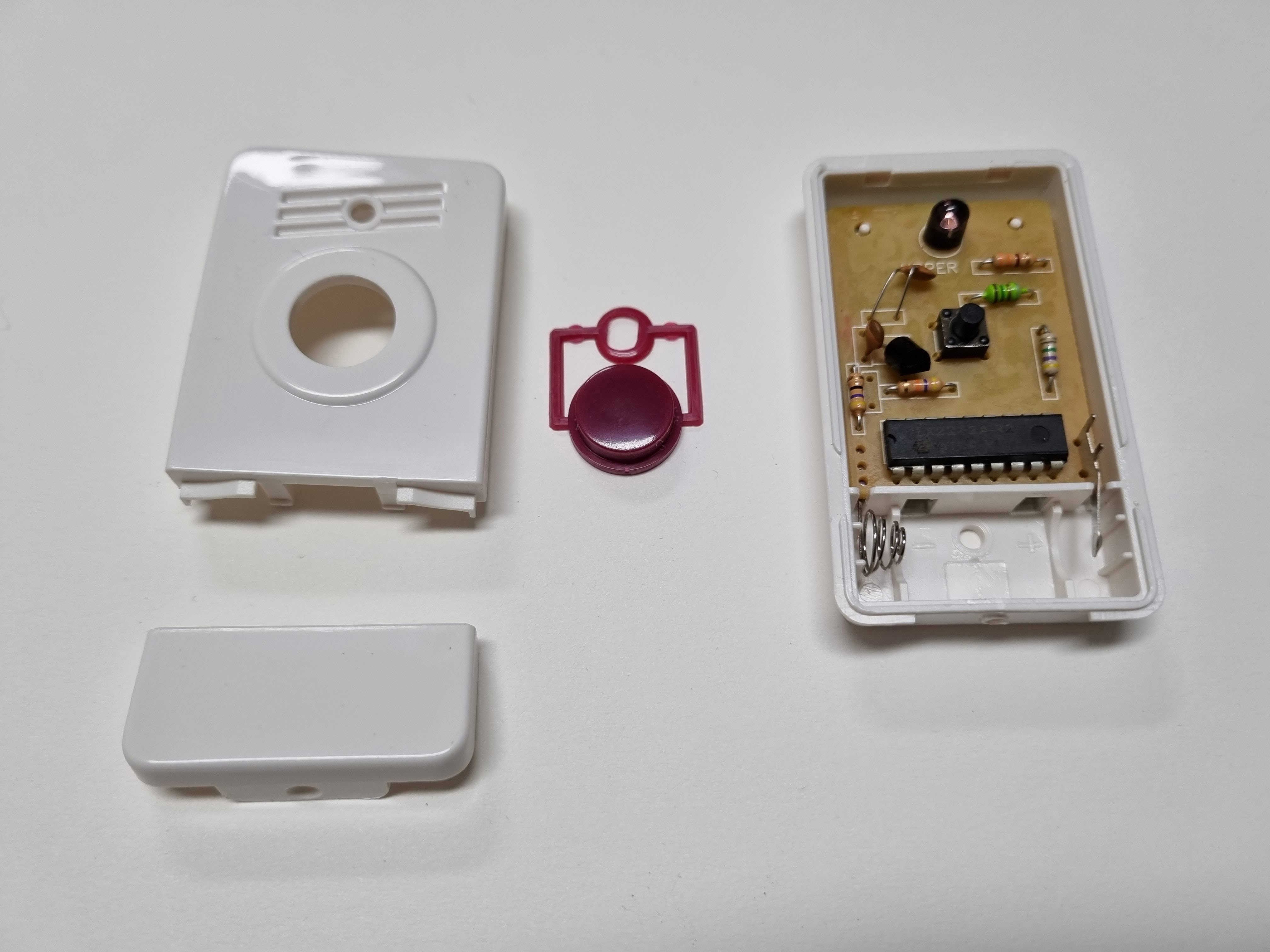

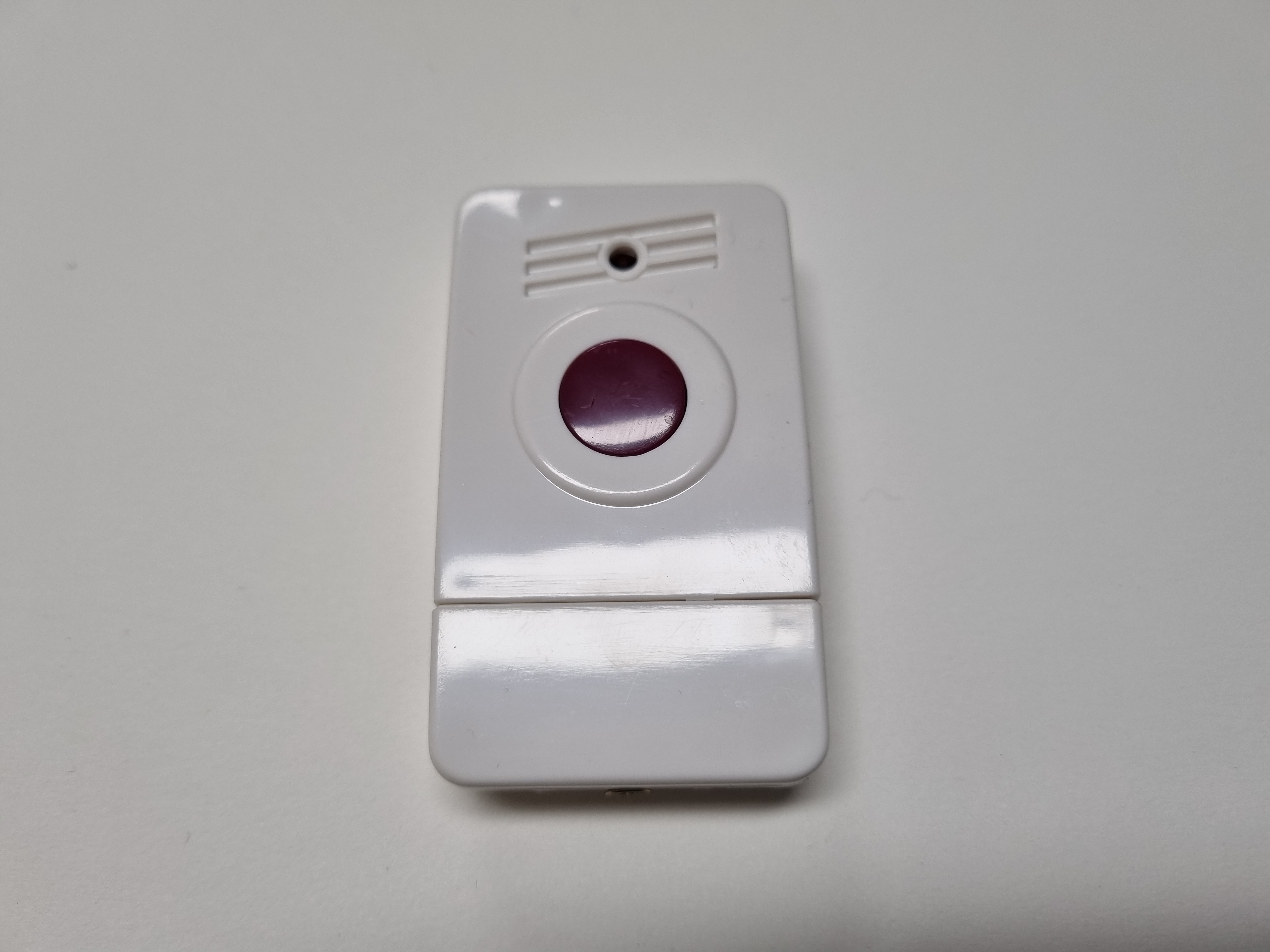

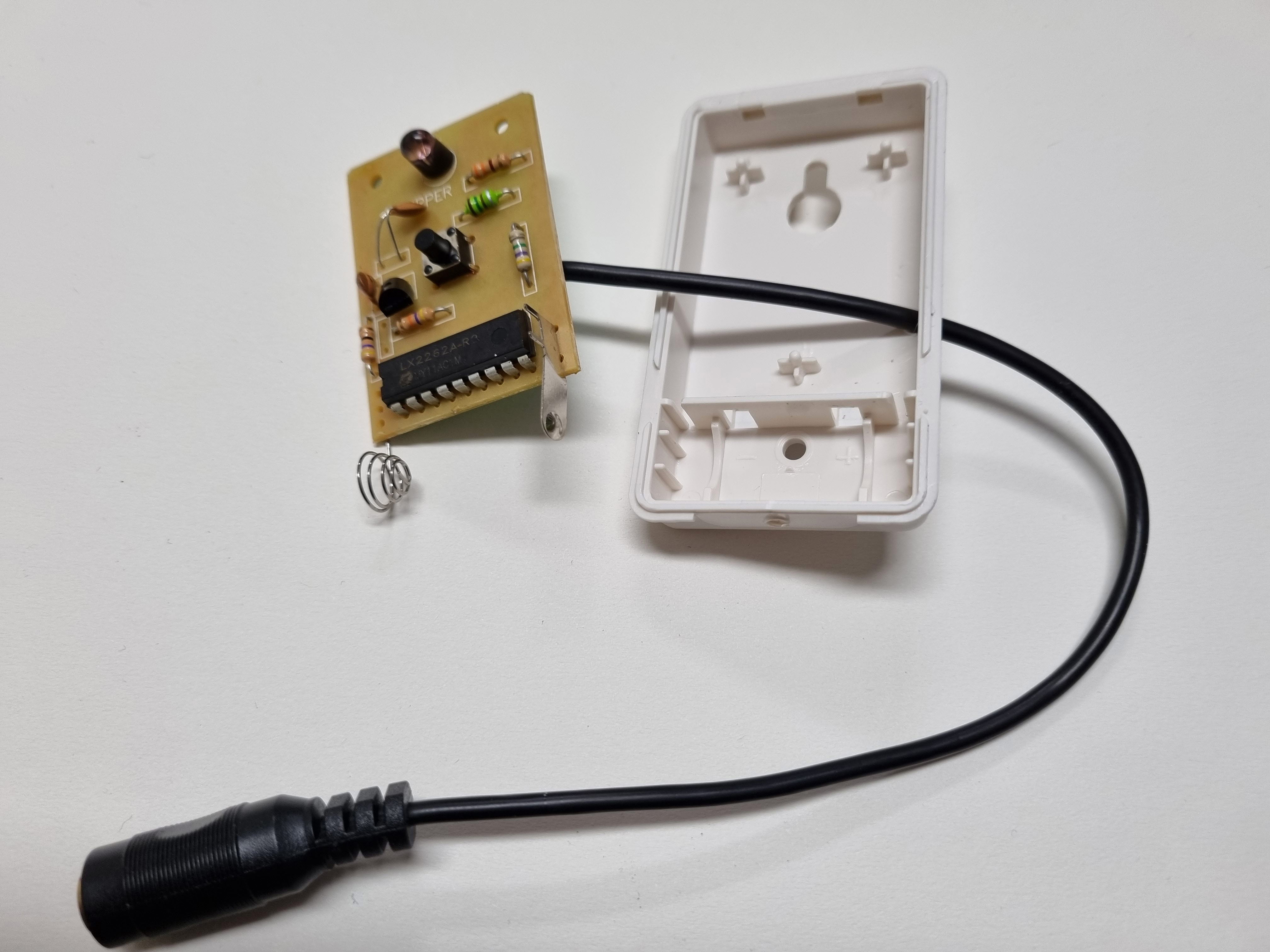

▪ 무선차임벨 발신기 확인 - 발신기를 분해하여 PCB의 발신버튼 납땜 부분을 확인 - 스테레오 선을 피복을 벗기고 발신버튼 다리에 접촉하여 스위치가 작동되는지 확인 | |
 |
|
|
|

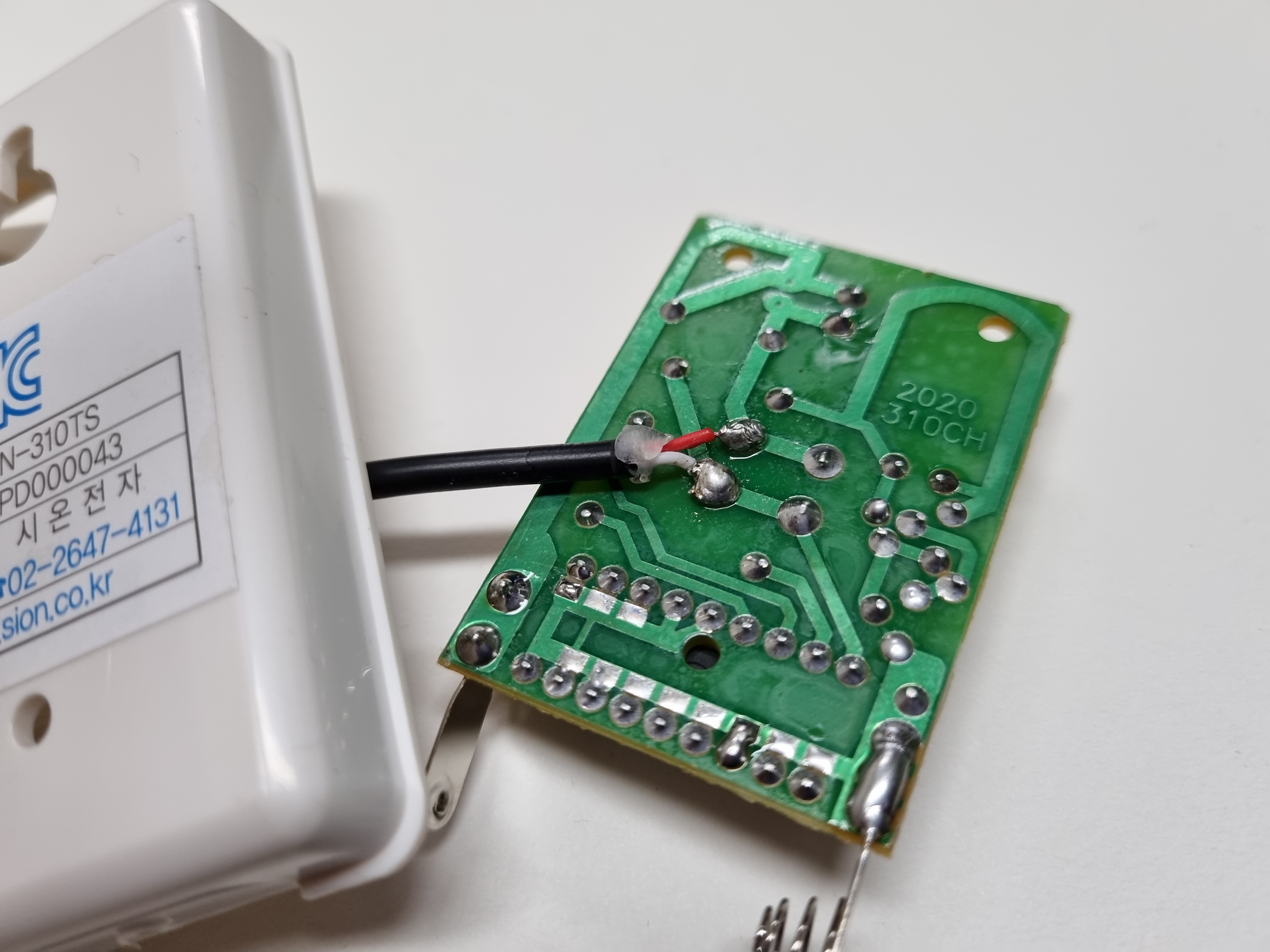

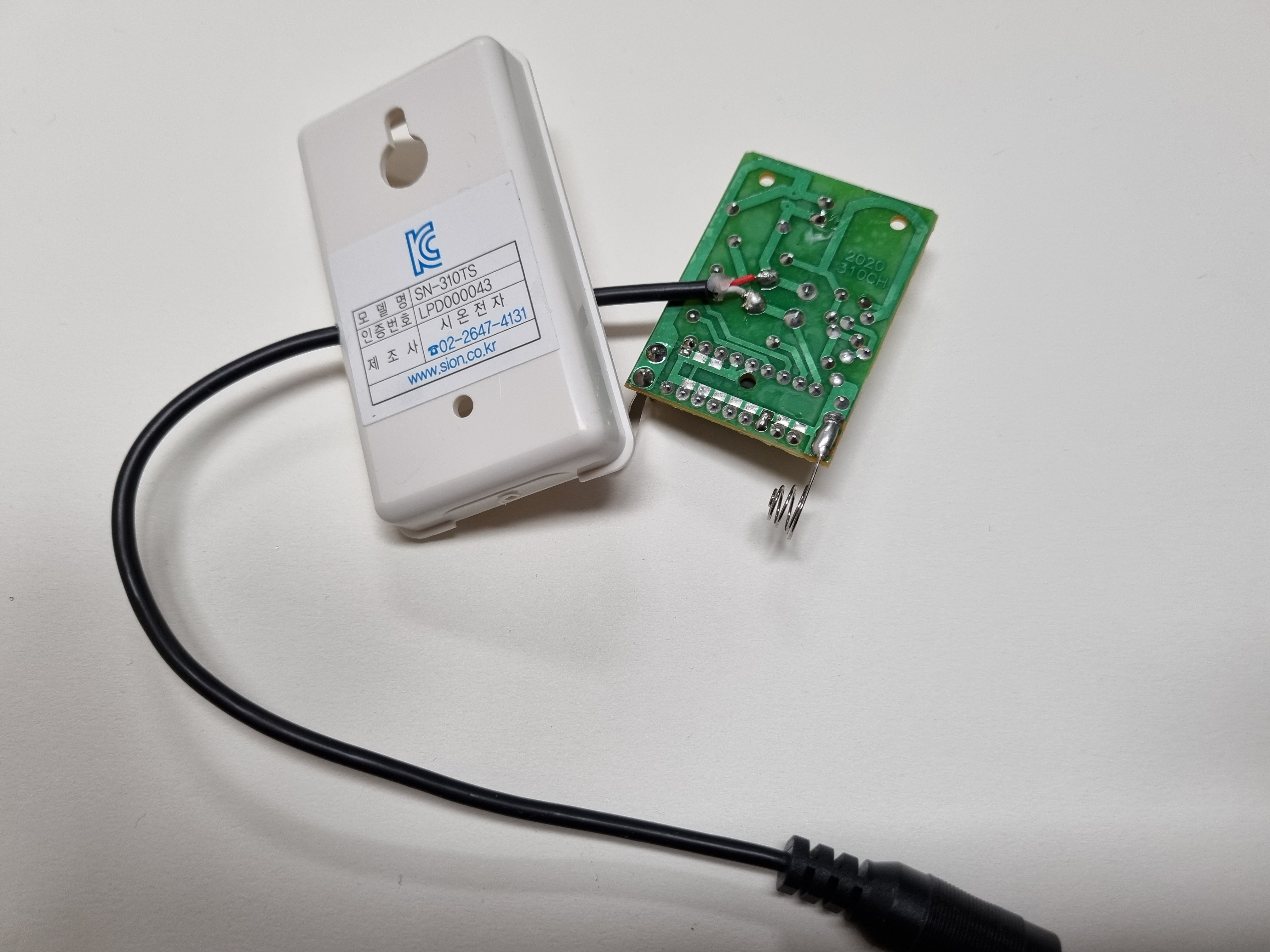

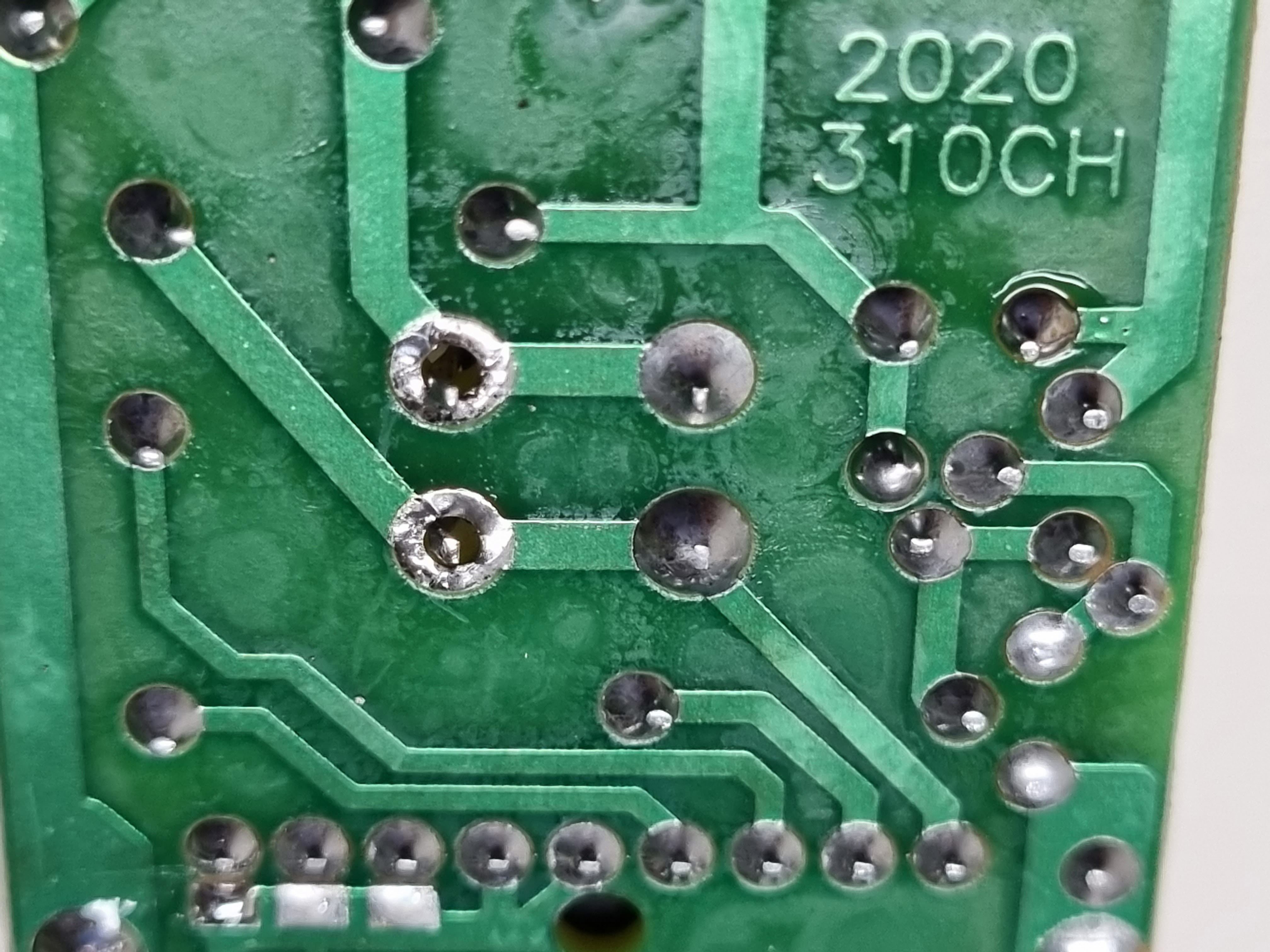

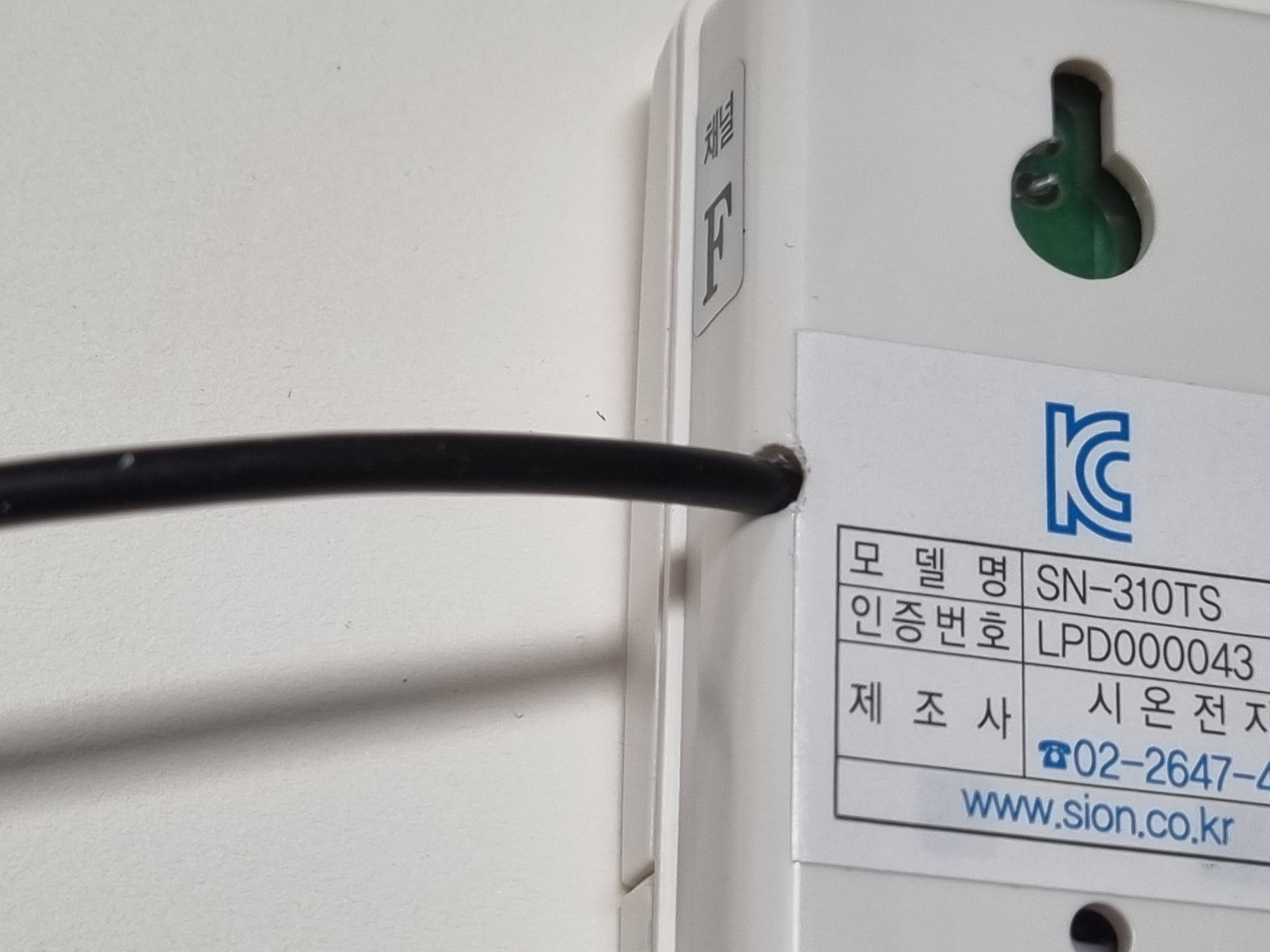

▪ 전선 작업 진행 - 확인된 발신버튼 다리에 인두기를 사용하여 납을 녹이고, 납흡입기로 납 제거 진행 - 페이스트 및 납제거 수세미로 인두기를 청소하고 납이 완전히 제거 될 때까지 납 흡입을 수행 - 전선을 결합할 수 있도록 케이스를 타공하여 전선 삽입 진행. 타공은 인두기로 열을 가해서 타공하거나 드릴을 사용하여 타공할 수 있음. 타공면은 칼로 마무리하여 깔끔하게 정리 진행 - 이후 전선을 PCB에 납땜하고 스위치 작동이 원활한지 확인 | |
 |  |

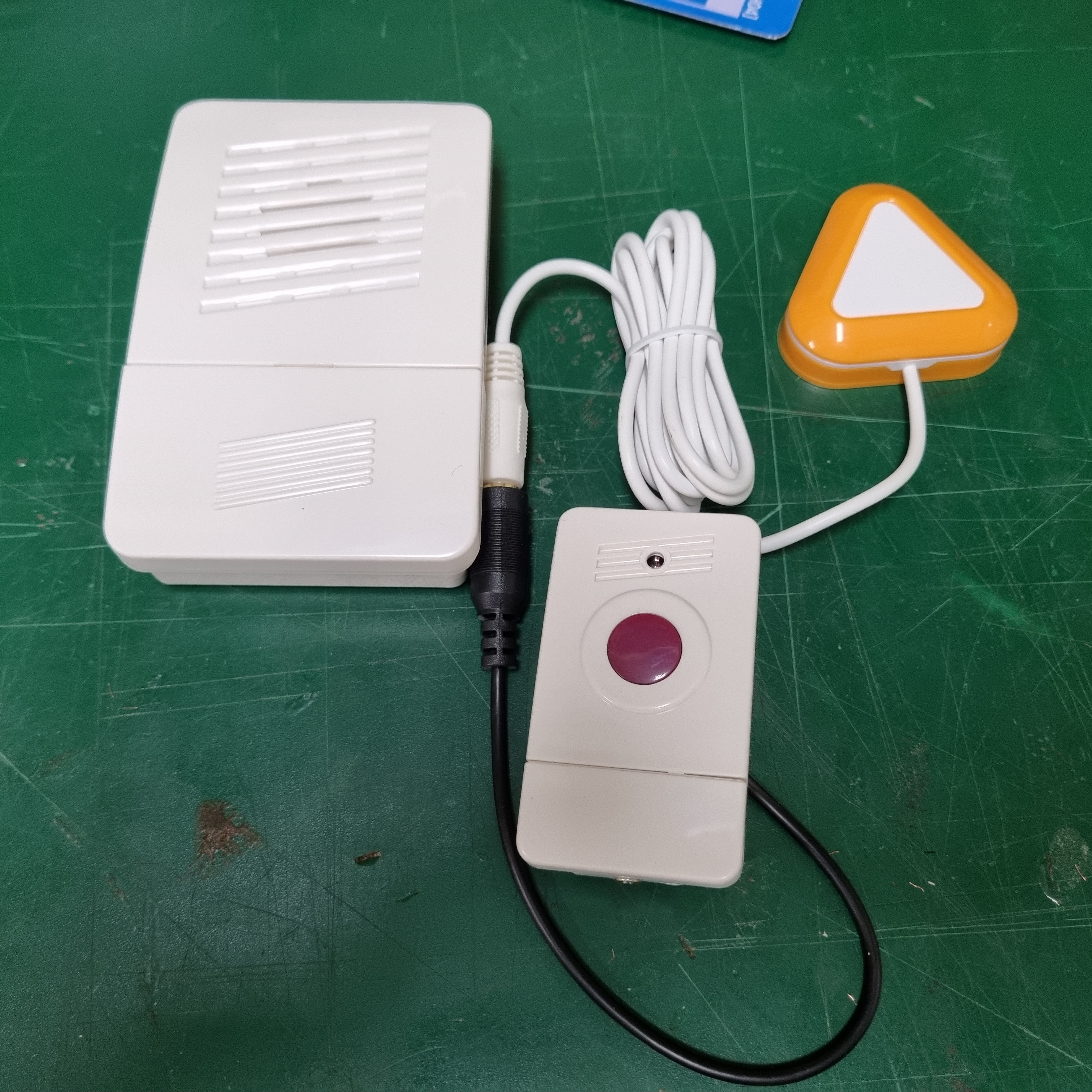

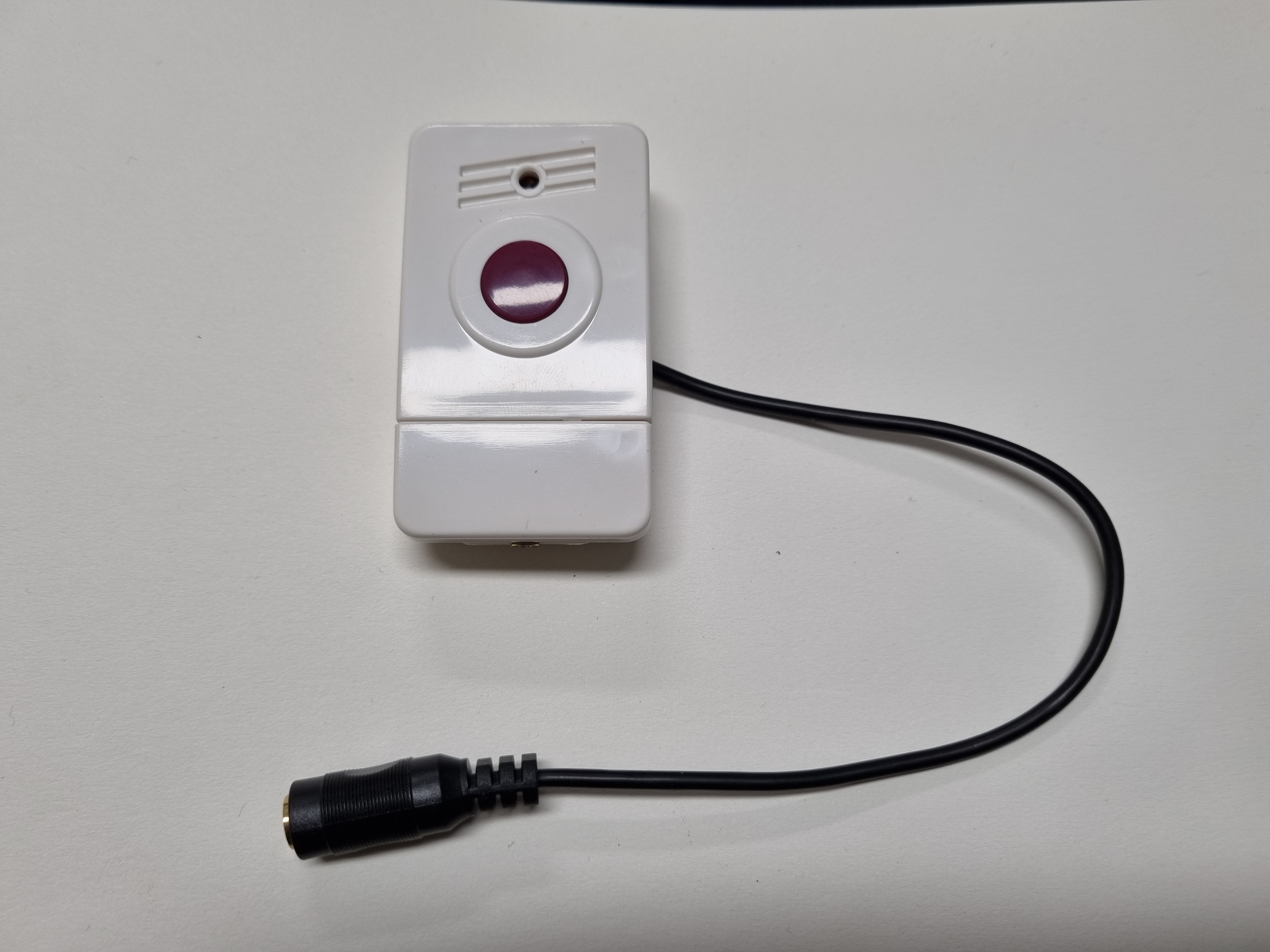

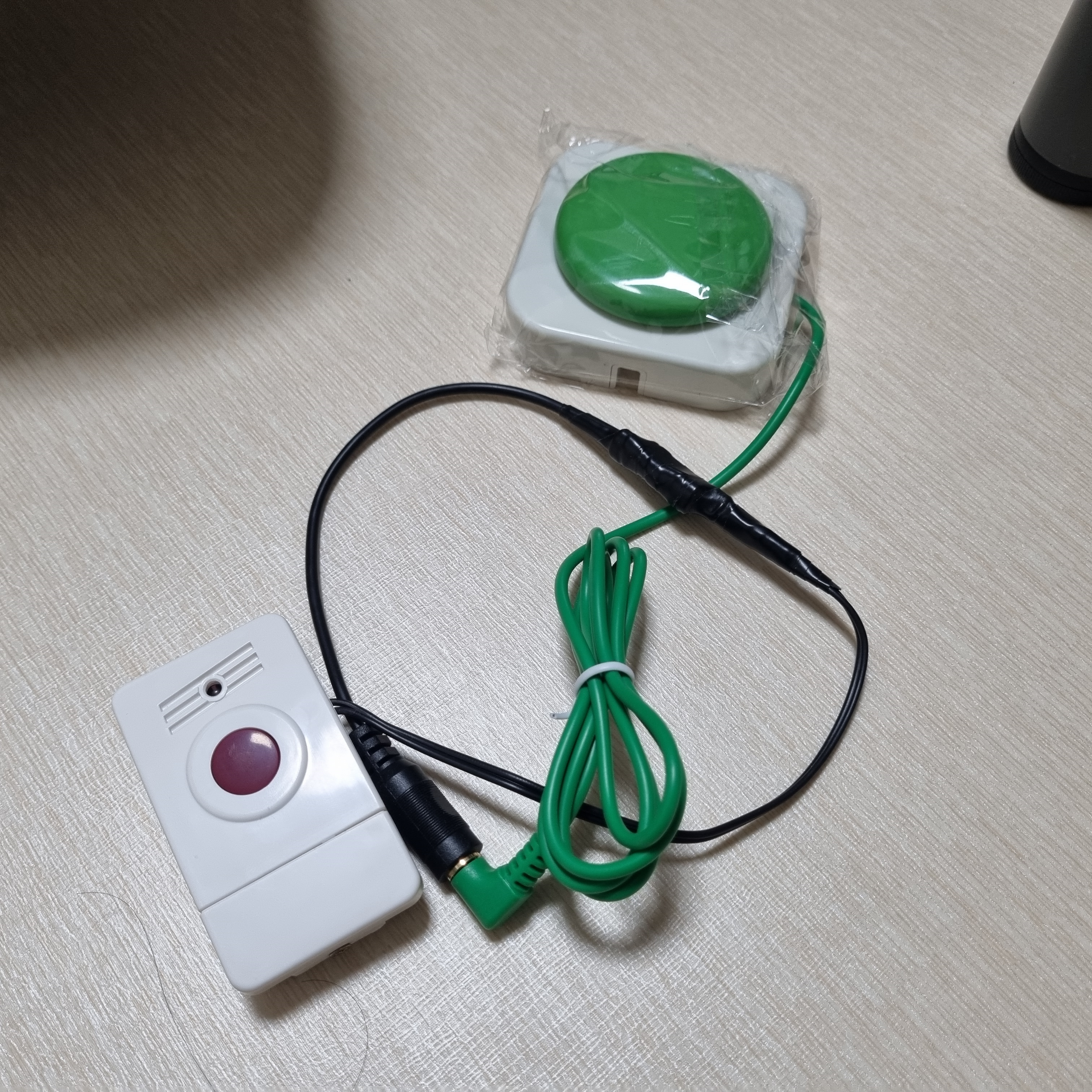

▪ 케이스 결합 - 전선 납땜부가 끊어지지 않도록 글루건을 사용하여 전선을 고정함 ※ 글루건을 너무 두껍게 도포할 경우 케이스가 닫히지 않을 수 있으니 주의 필요 - 스위치 단자에 스위치를 결합하여 외부 스위치 사용 | |
|  |  |
