사격 자세유지용 발판
- 자세유지
- 경기도재활공학센터
- 2026-06-10
- 3
- 목공
- 저작권 표시-비영리-동일조건변경허락(BY-NC-SA)
일반 보조기기 정보
| 카테고리 | 자세유지 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | 자작나무 12T, 나사 3*12mm, 미끄럼방지테이프, 벨크로, 웨빙벨트, 3D프린트 출력물 | 보조기기 크기 | 340*150*52 |
| 사용 기자재 및 공구 | 전동드릴, 샌딩기, 루터, 전동드라이버, 태커, 태커핀, 3D프린터 | 설계 프로그램 종류 | 라이노 |
| 제작방법 | 목공 | ||
| 영상 URL | 변경 보조기기 | ||
보조기기 제작 과정 및 기능
|

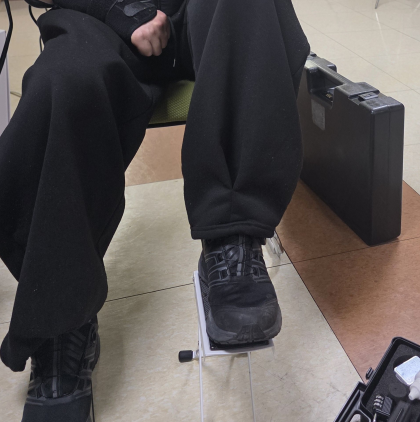

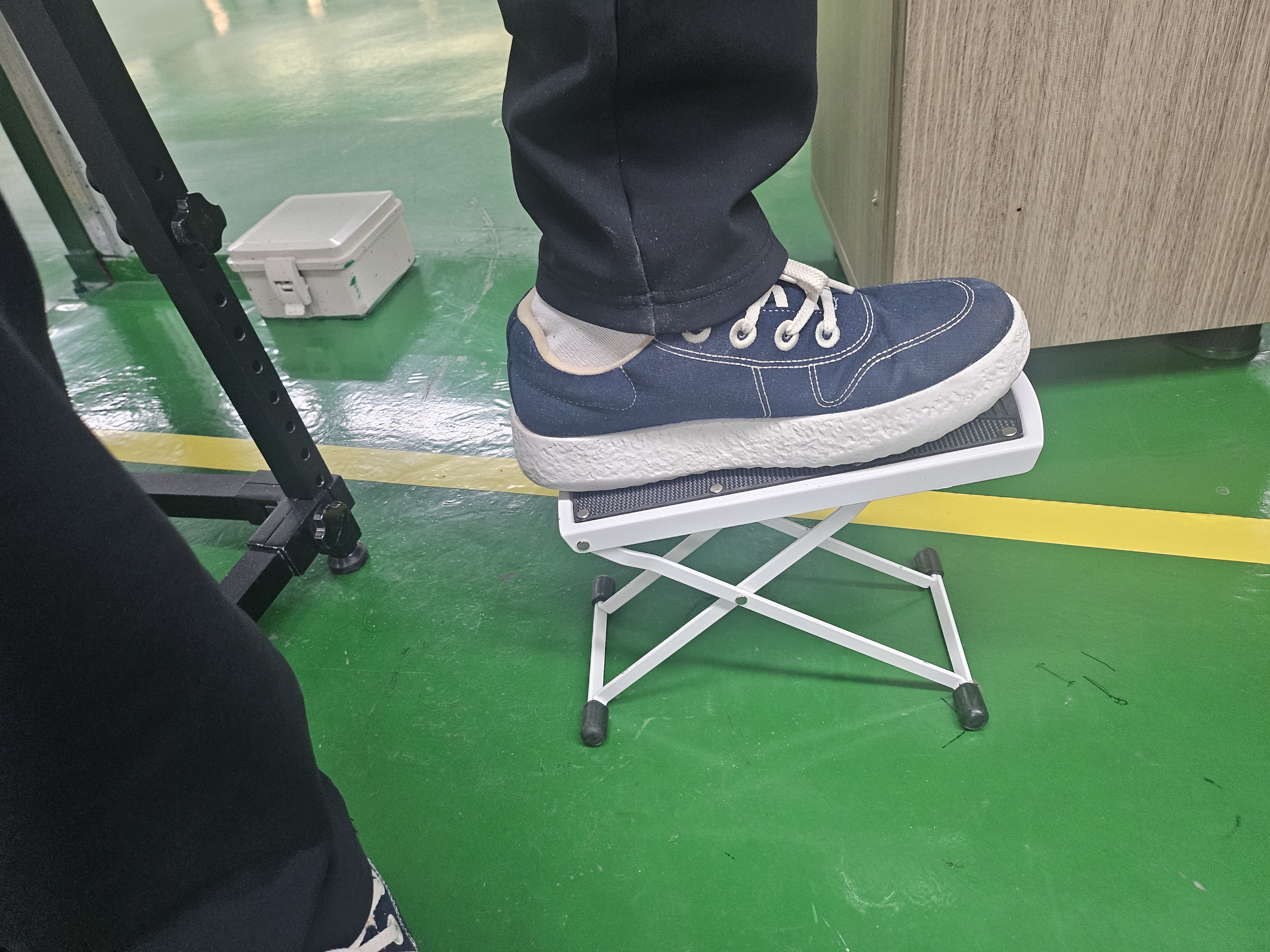

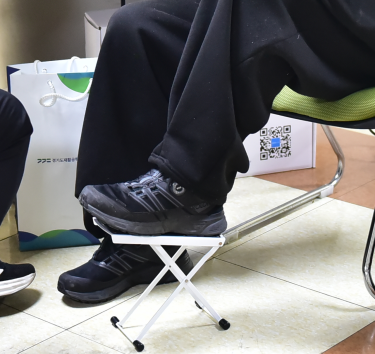

▪ 개조제작을 위한 평가 진행 - 사격 수행 시 자세를 안정적으로 유지하기 위해 발판을 사용하나 넓이가 좁고, 지지력이 떨어져 흔들림이 있음 - 발판 사이즈가 작음 |
|
|
→기존 발판에 지지력을 높힐 수 있도록 밑판을 넓히고, 발판 사이즈를 키우는 형식으로 제작 | |
 | |
 |  |

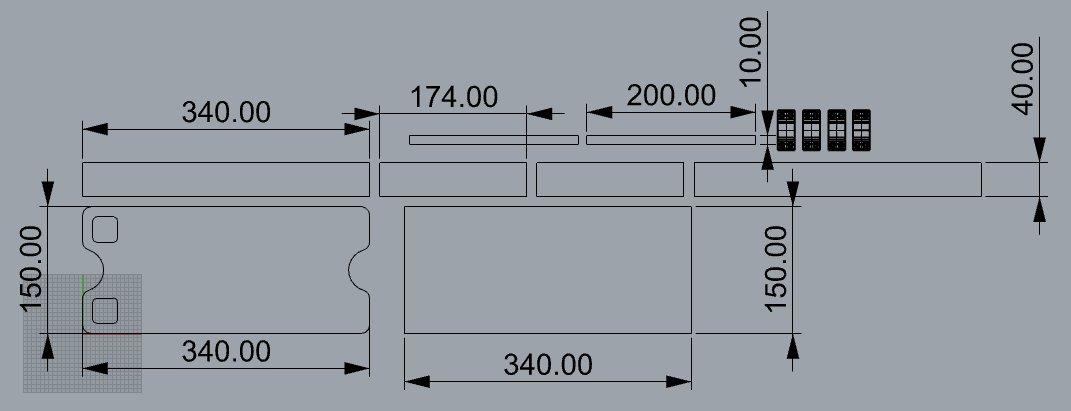

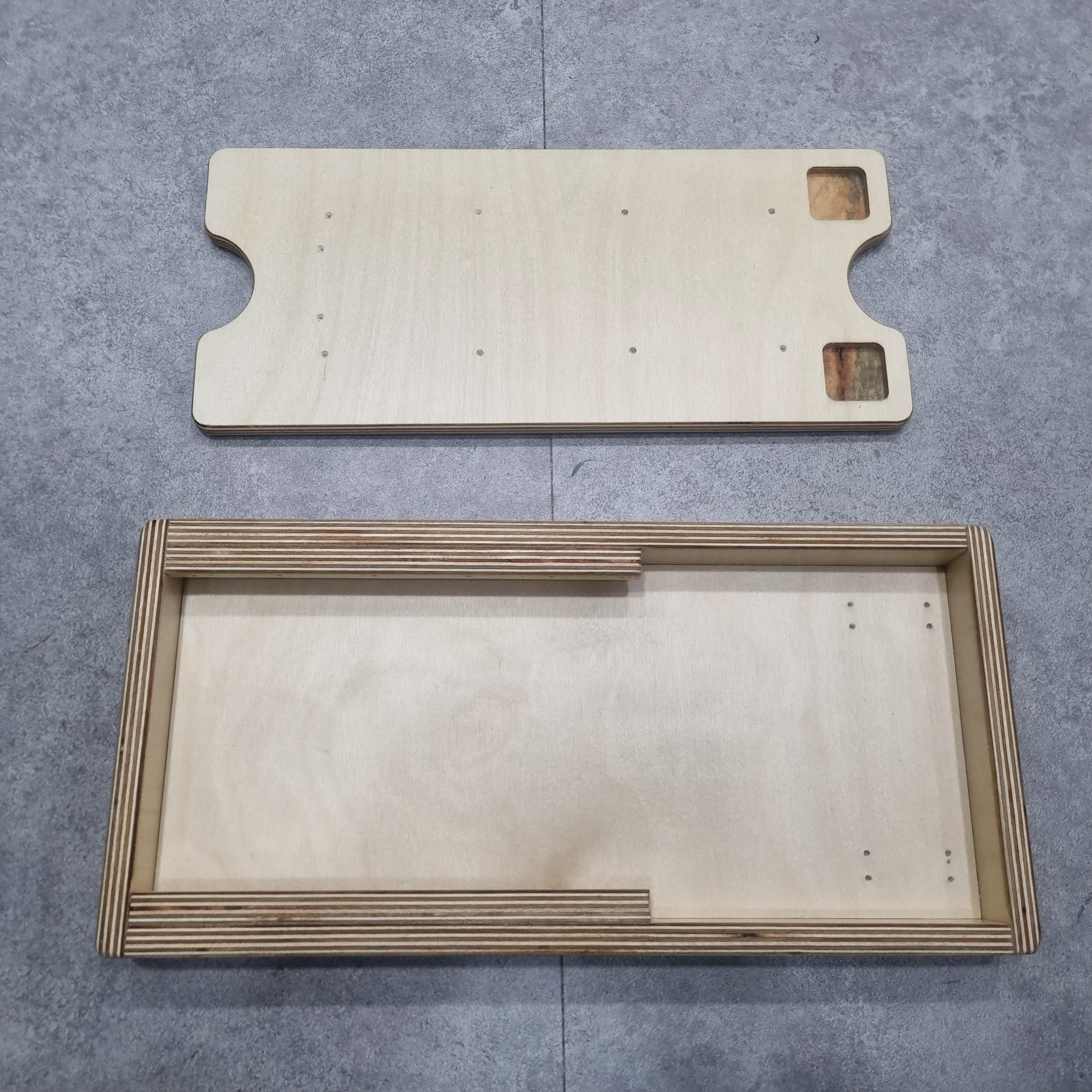

▪ 목함형태로 기존 접이식 형태를 살려 설계 진행 ▪ 기존 발판이 목함 안에서 레일을 따라 움직이도록 하여 발판의 이탈 예방 및 고정력을 높일 수 있도록 제작 진행 | |
 |  |

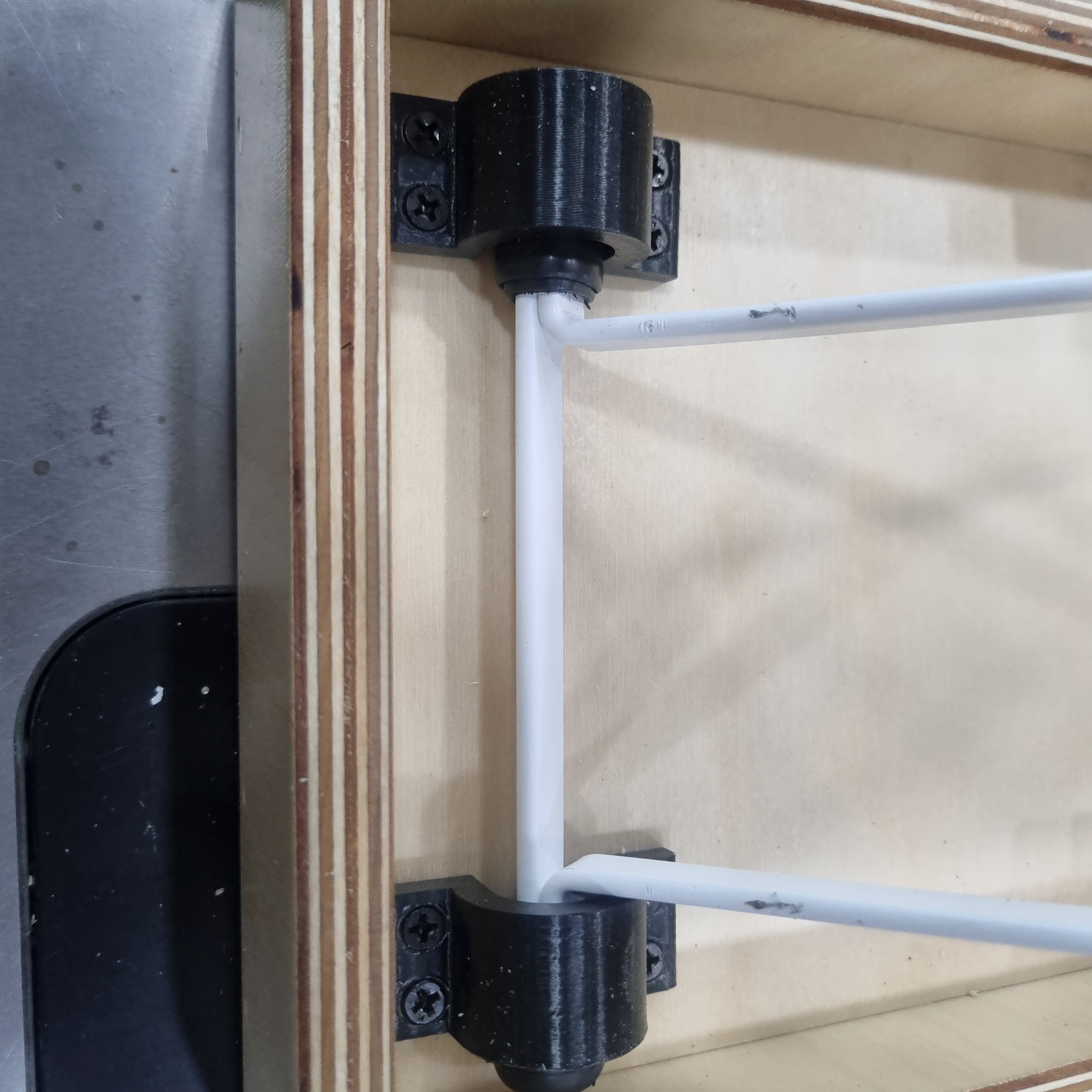

▪ 기존 발판 한쪽을 고정하여 레일형태로 조절하는 방향을 일정하게 제작함 - 3D프린터 출력물로 프레임을 고정함 | |
 |  |

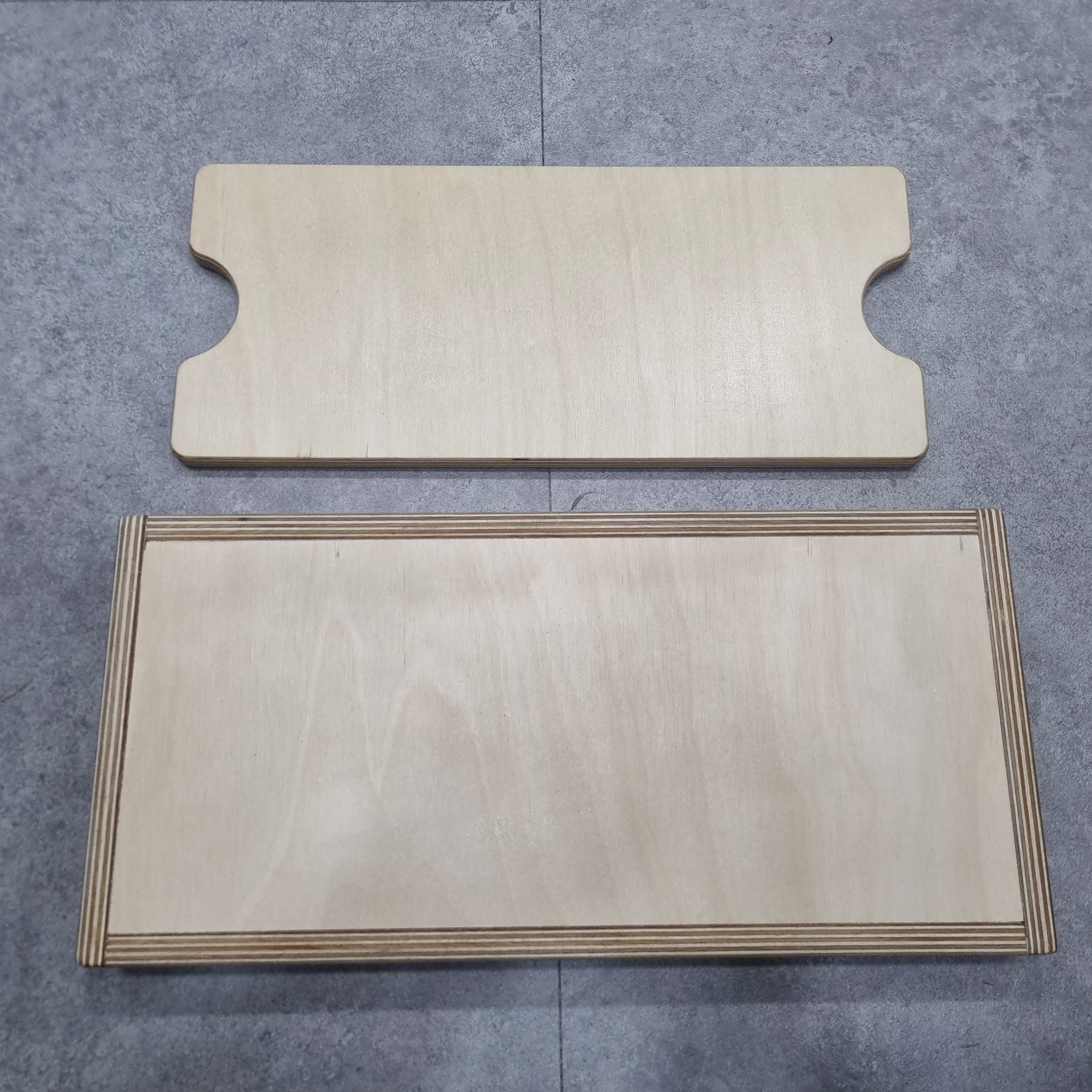

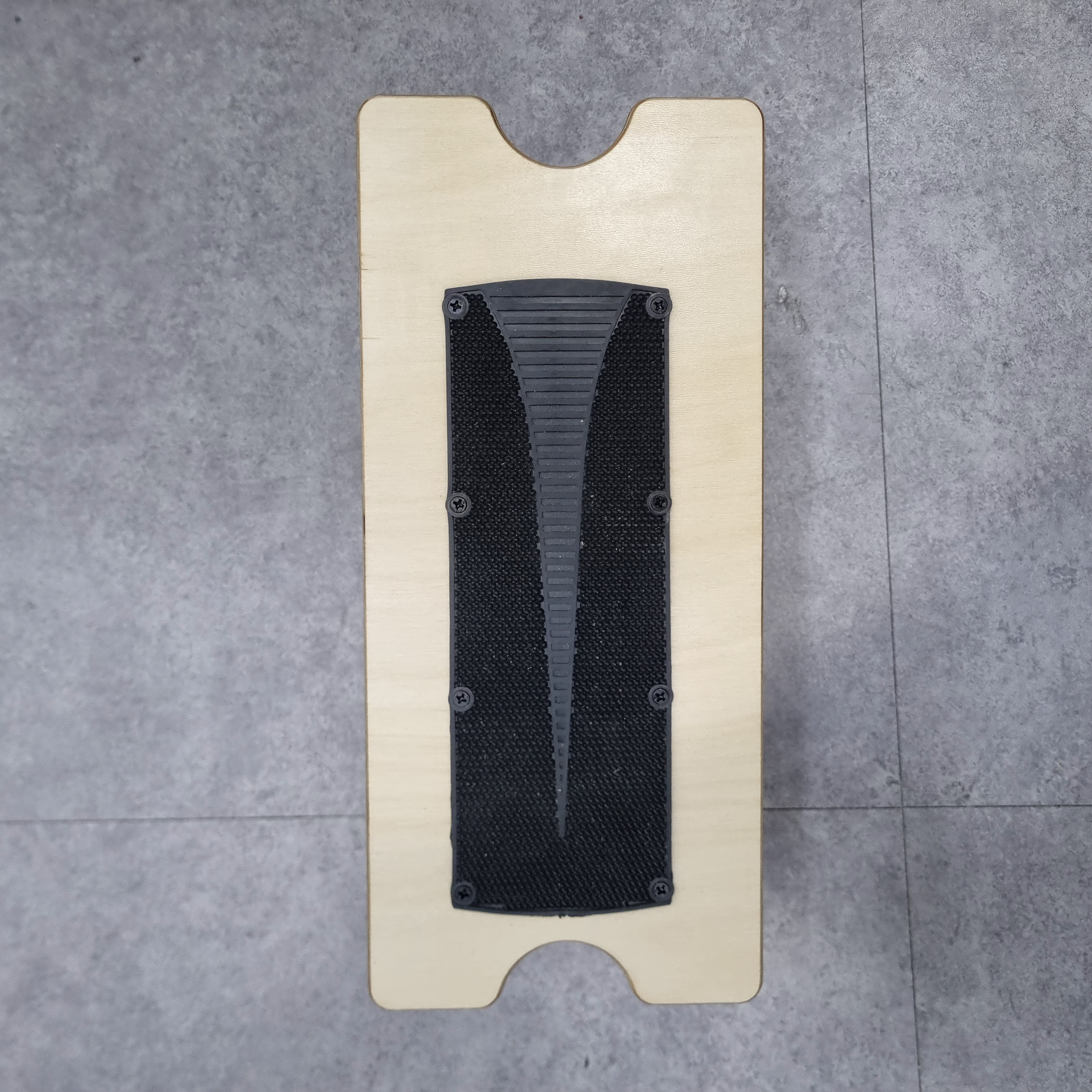

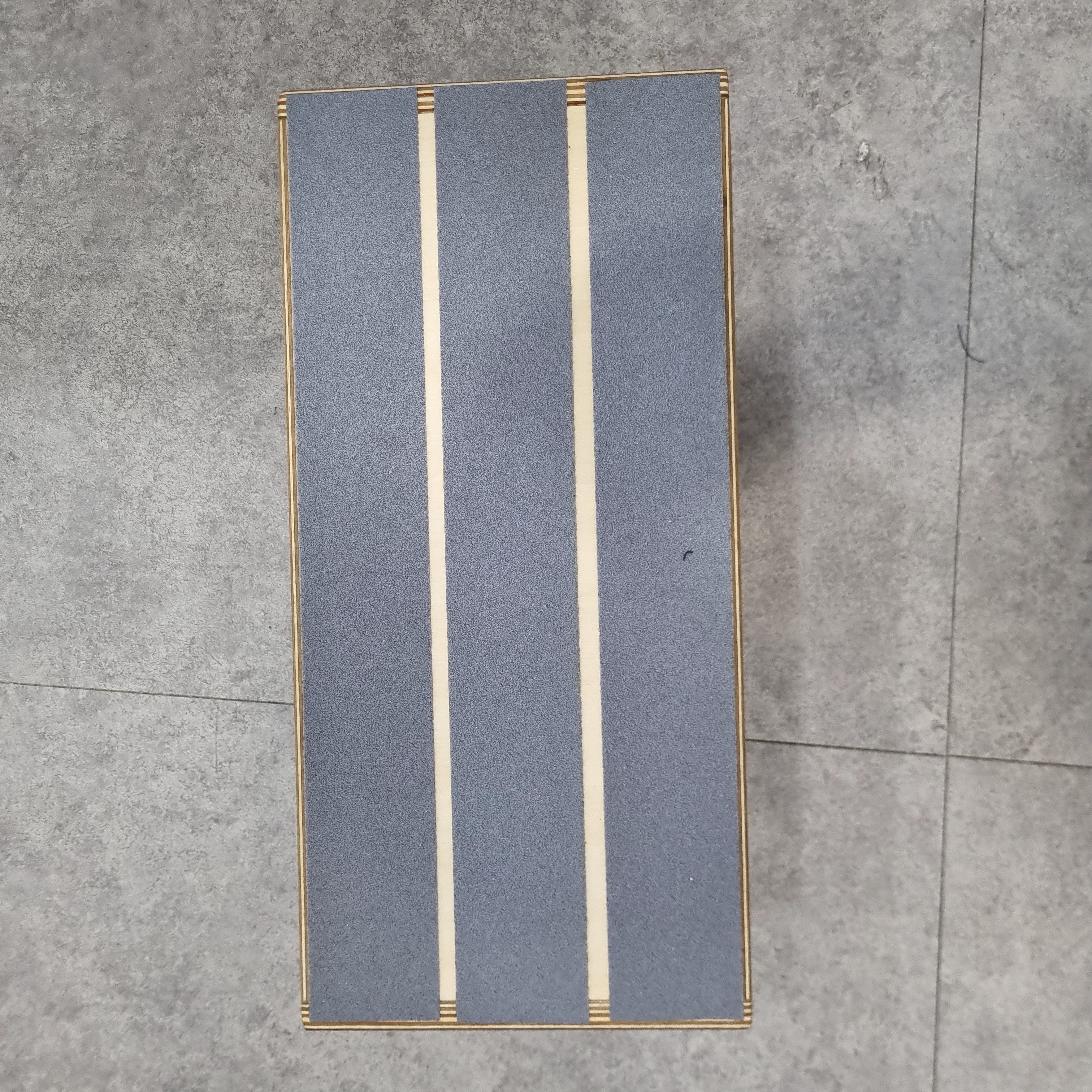

발판(미끄럼방지 고무) | 밑면(미끄럼방지테이프 부착) |
 |  |
손잡이, 발판 잠금벨트 적용(웨빙벨트, 벨크로 활용) | |
 |  |

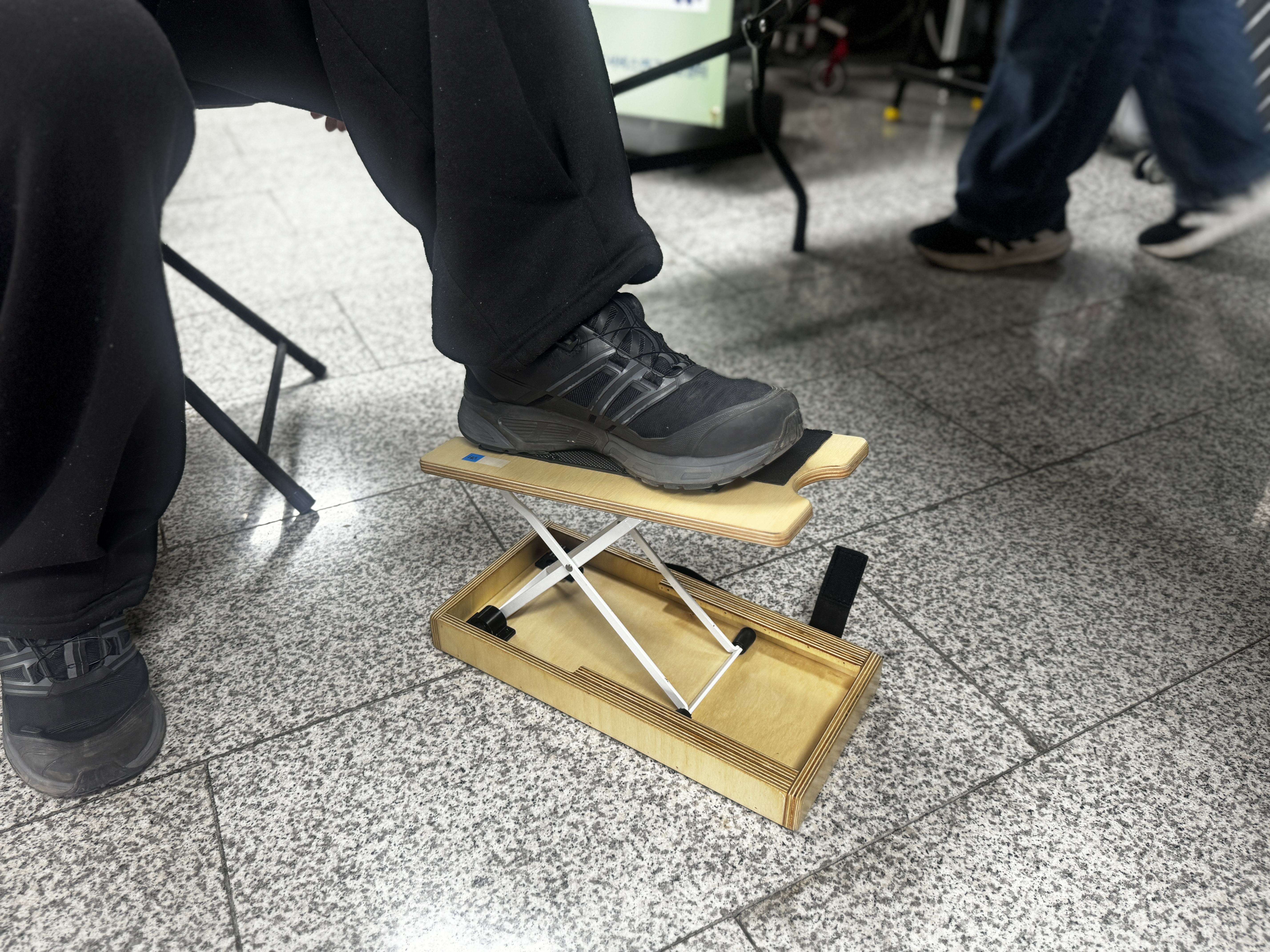

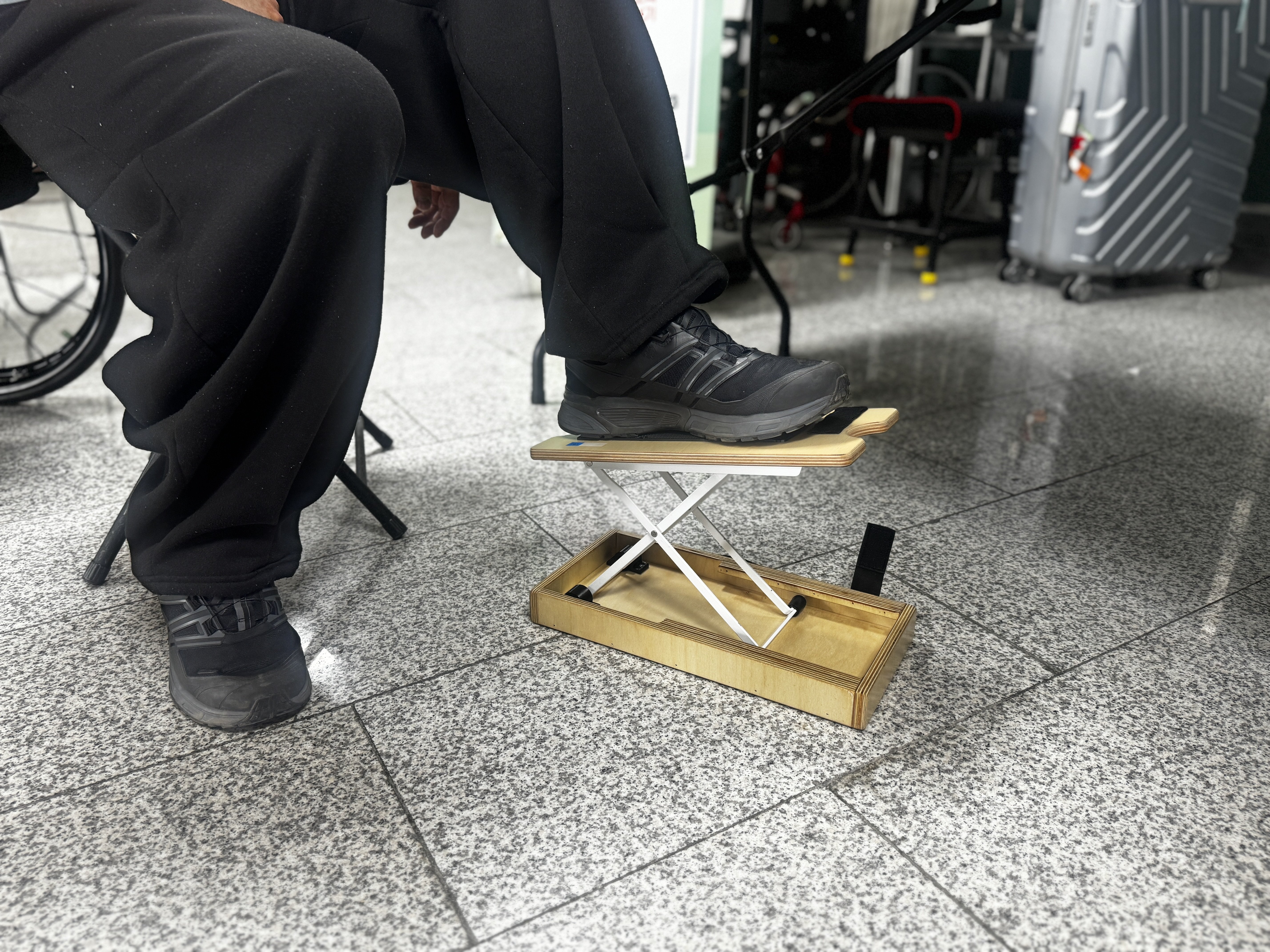

최종 적용 | |
