사격용 좌석 시트 개조
- 자세유지
- 경기도재활공학센터
- 2026-07-09
- 48
- 목공
- 저작권 표시-비영리-동일조건변경허락(BY-NC-SA)
일반 보조기기 정보
| 카테고리 | 자세유지 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | 자작나무 목재20T, 우레탄스펀지 35T, 태커, M6 접시머리 나사 25mm, 35mm, 40mm, 레자(검정), 가시너트 6mm, 8mm 노브, 스프레이접착제, 웨빙벨트 | 보조기기 크기 | 350*350 |
| 사용 기자재 및 공구 | CNC, 샌딩기, 태커, 루터기, 가위, 칼 | 설계 프로그램 종류 | 라이노 |
| 제작방법 | 목공 | ||
| 영상 URL | 변경 보조기기 | ||
보조기기 제작 과정 및 기능
▪ 사격용 좌석 개조

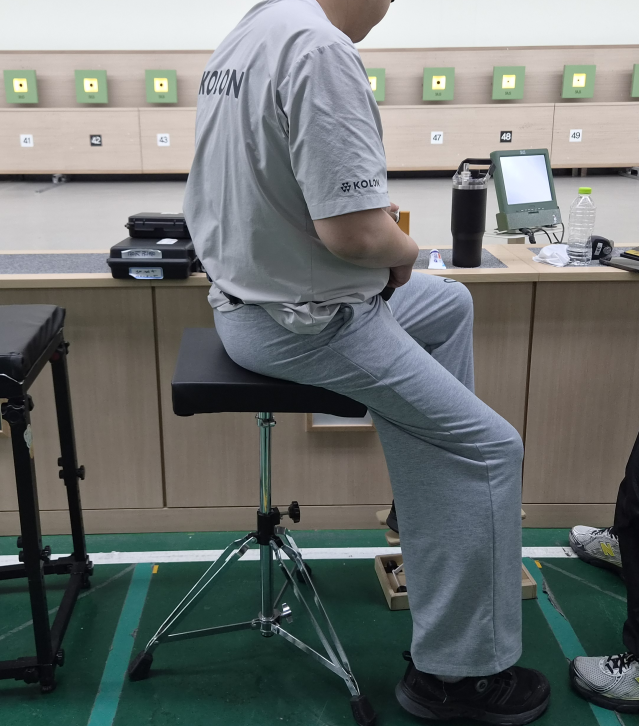

- 사격 활동 시 자세유지를 위한 좌석 개조 요청

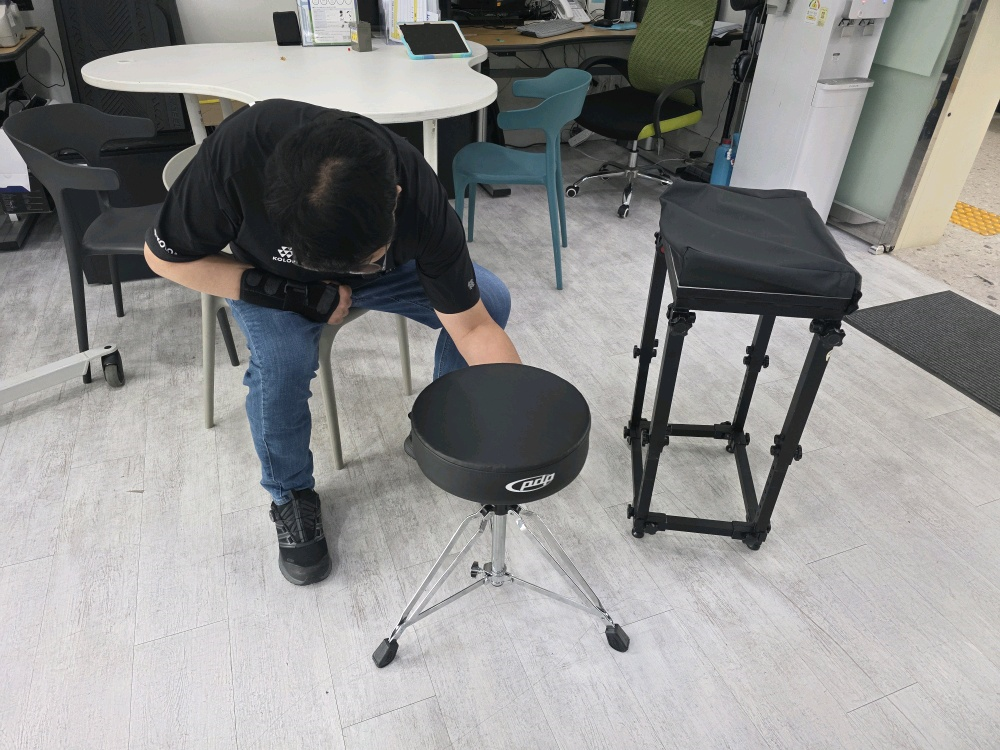

- 사각좌석을 사용하였으나 휴대성이 낮아 휴대성이 높은 좌석으로 변경함
- 변경한 좌석이 원형으로 같은 자세를 취하기에 제한이 있어 사각으로 교체 희망
- 기존 사용하던 사각좌석의 높이처럼 높이 연장이 가능한지 고려
|
|
▪ 라이노 설계(350*350)

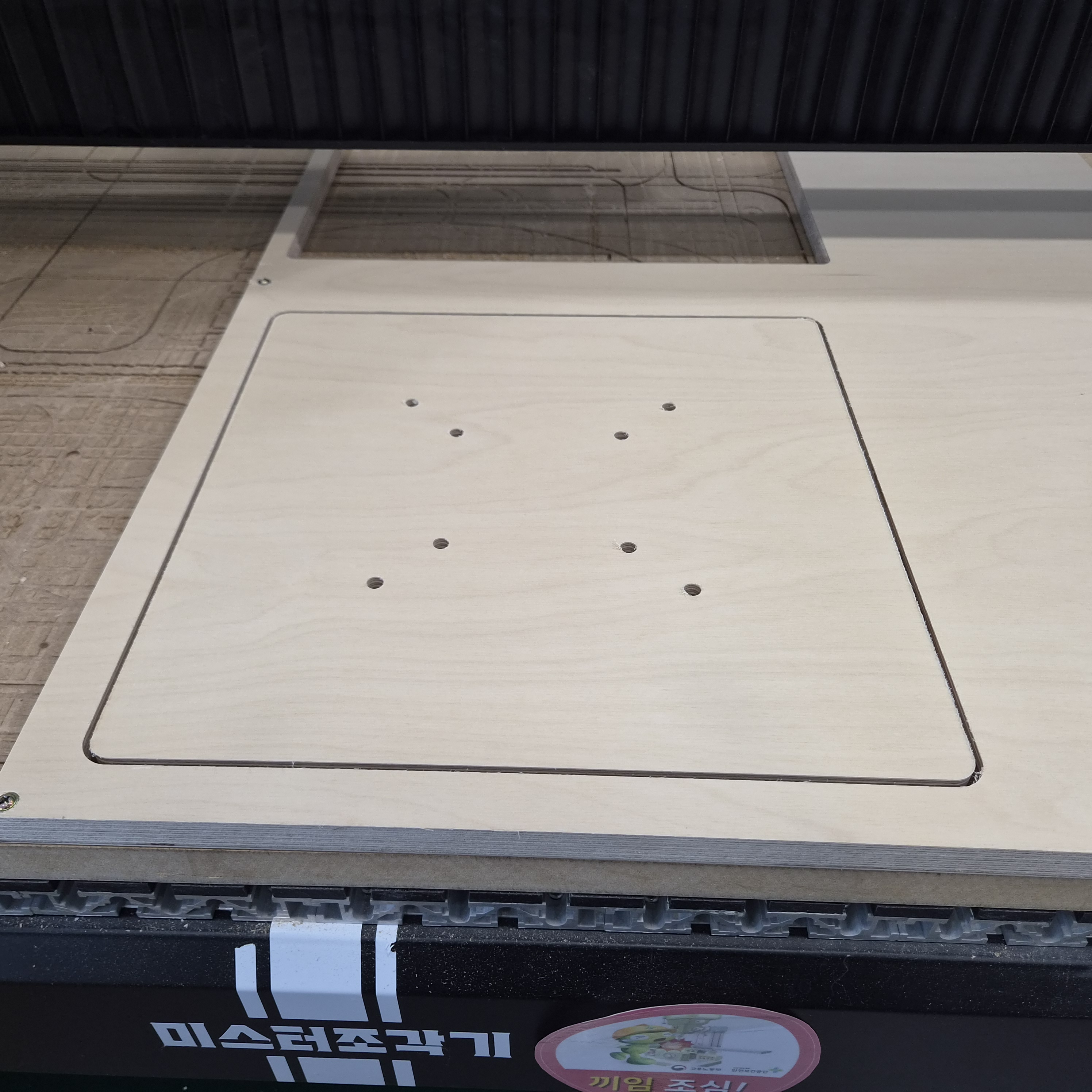

▪ CNC공작기를 활용하여 목재 재단 진행(자작나무 20T)

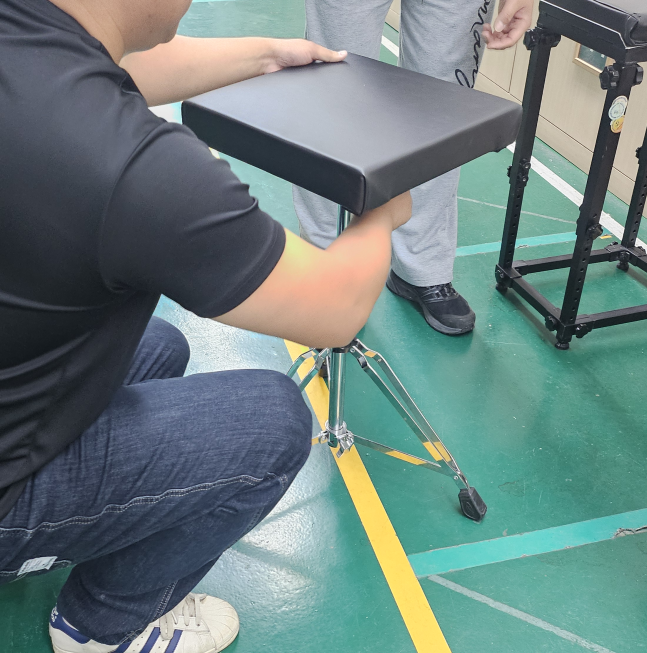

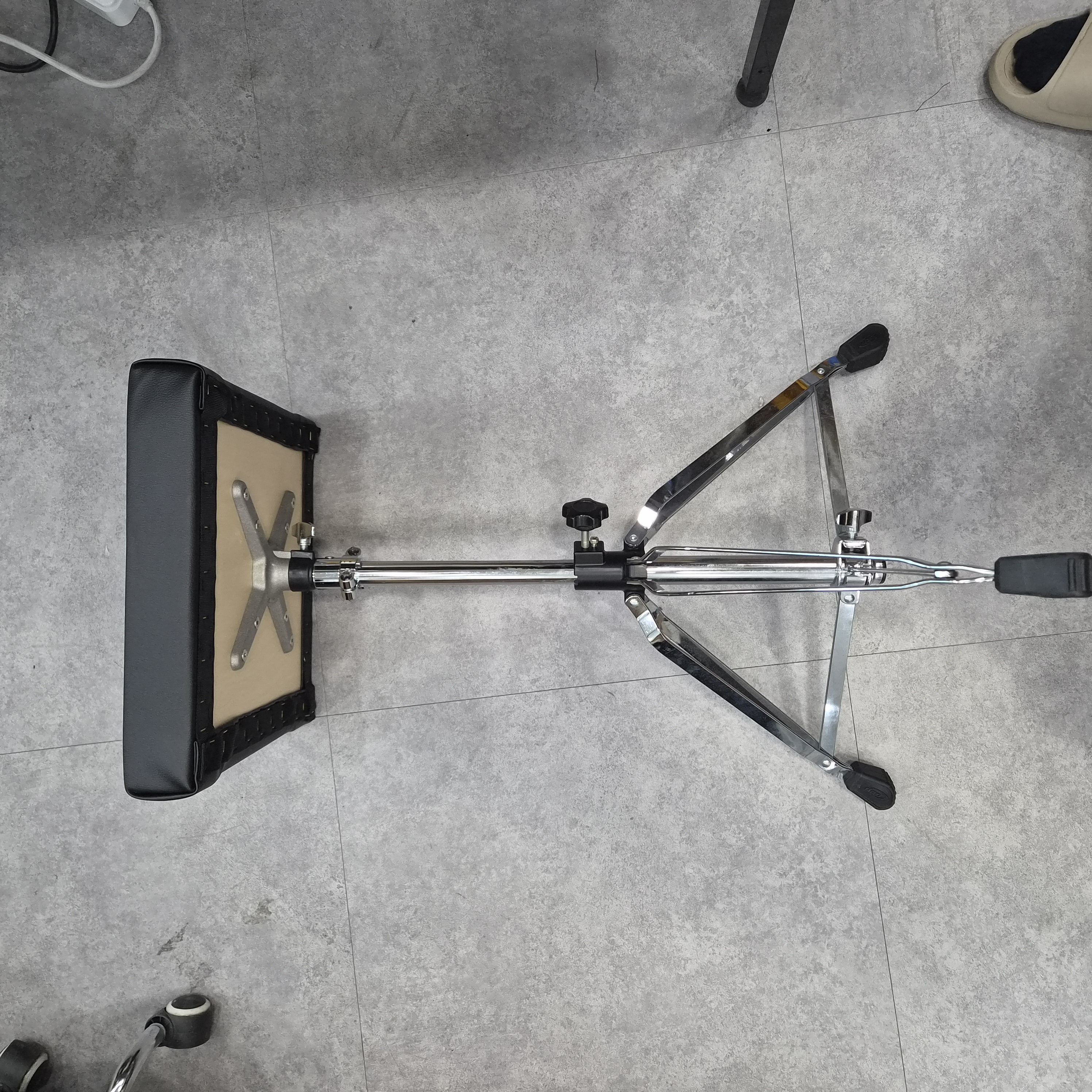

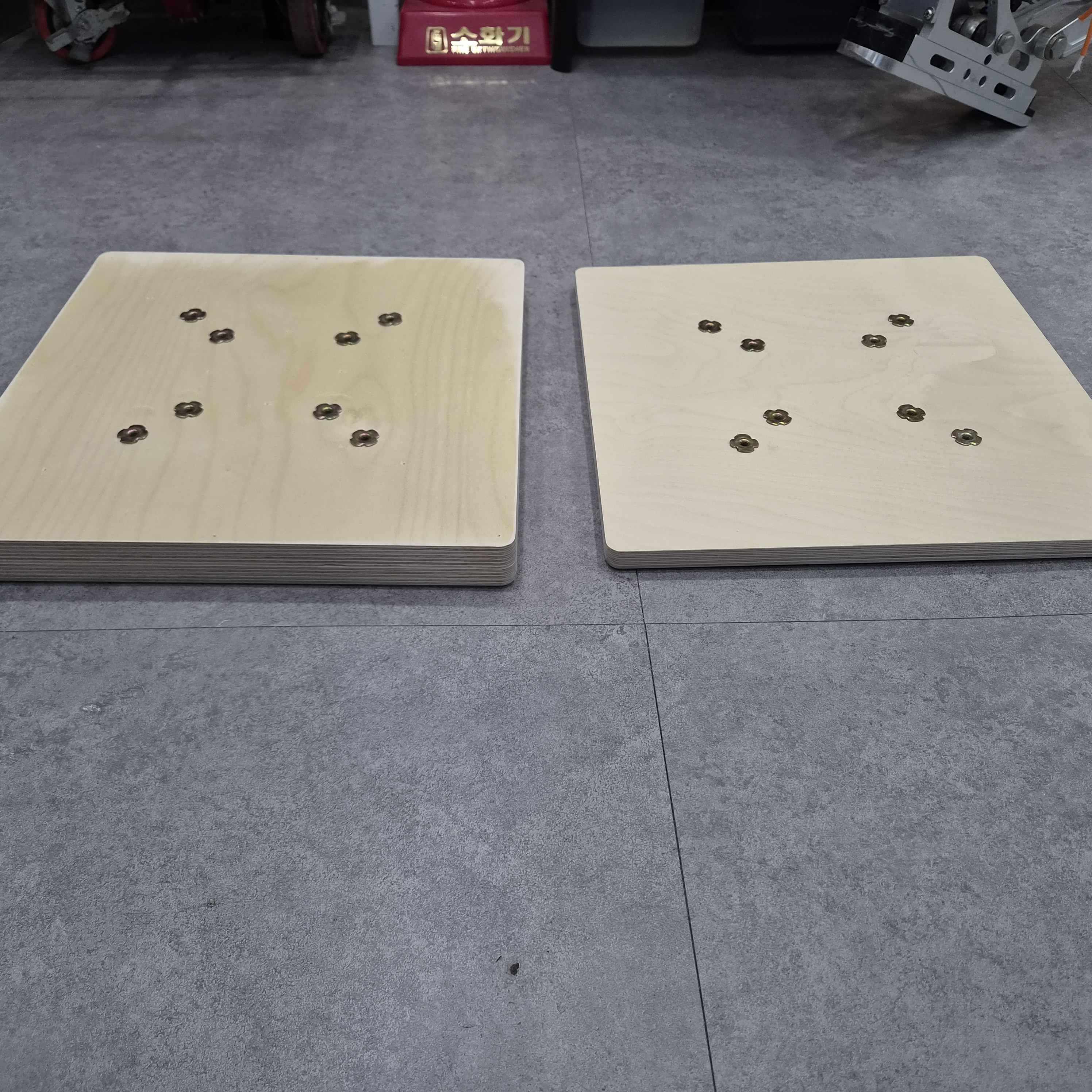

▪ 좌석 프레임에 맞게 타공 진행 → 가시너트를 삽입하여 볼트 사용 가능

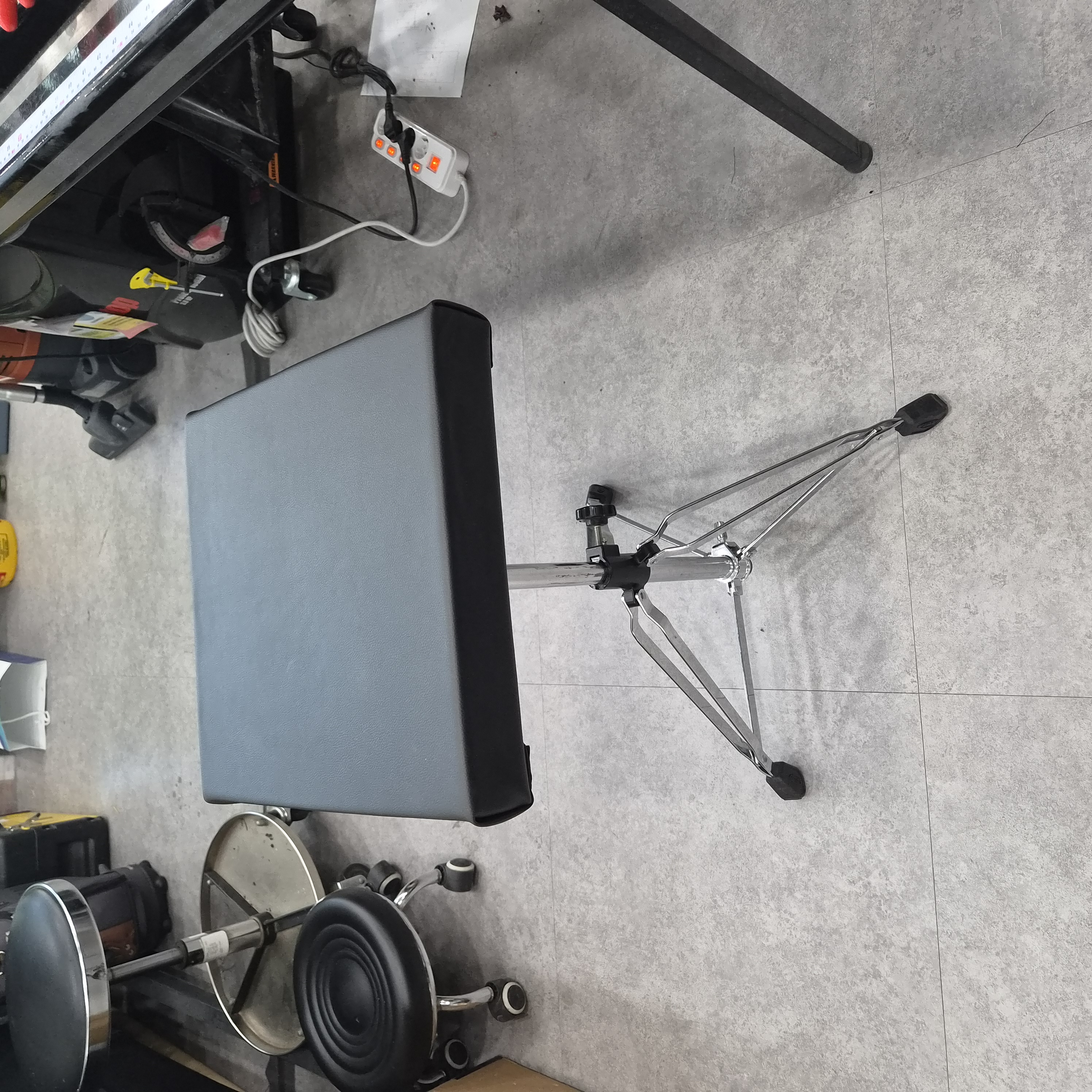

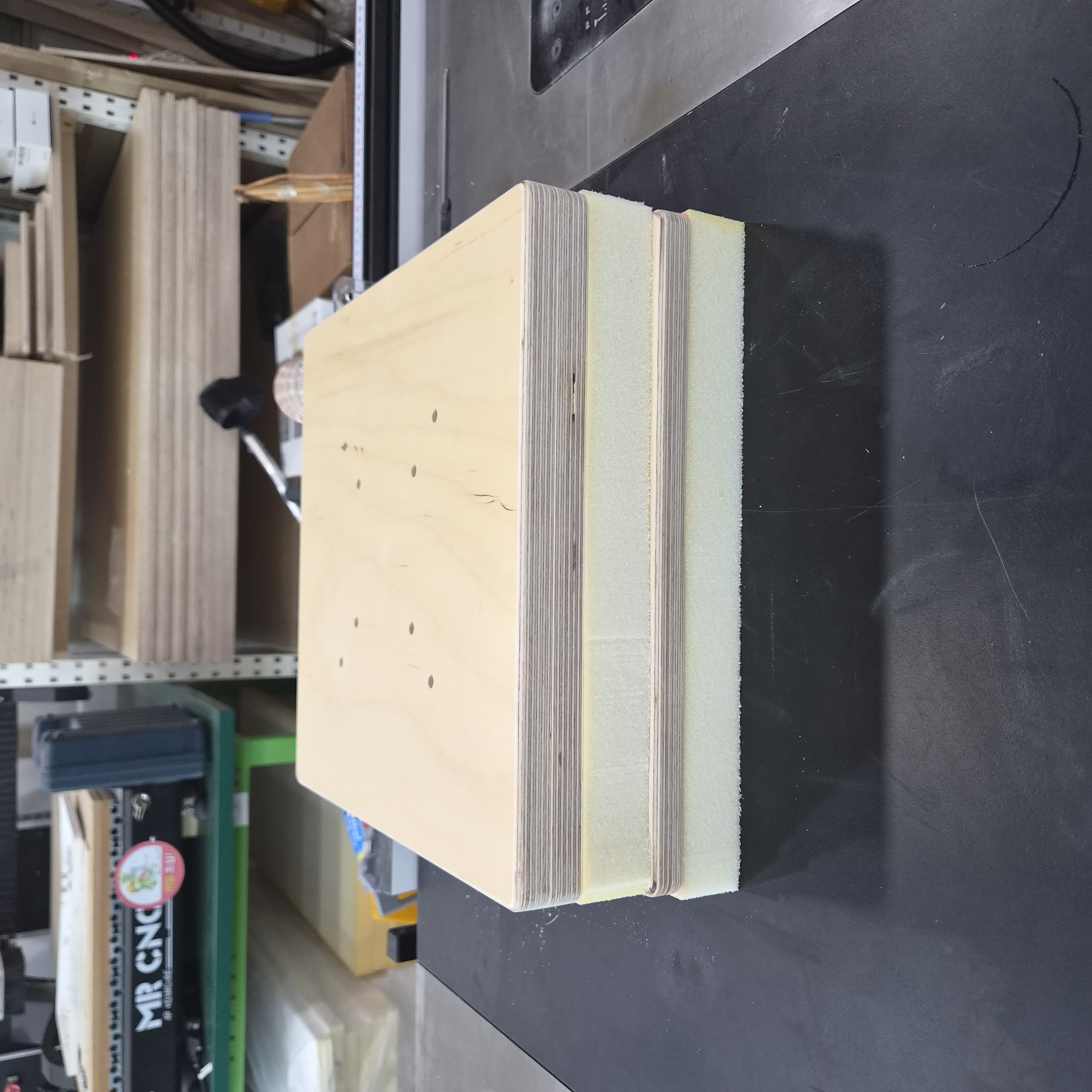

▪ 좌석 프레임 높이를 연장할 수 없어 좌석 두께를 높이는 방식으로 두가지 좌석 제작
- 좌석 쿠션 규정: 선수의 좌석이나 휠체어에 깔린 쿠션은 최대 5cm까지만 압축되는 재질이어야 함
- 타입1: 받침 2cm, 스펀지 3.5cm / 총 5.5cm
- 타입2: 받침 4cm, 스펀지 3.5cm / 총 7.5cm

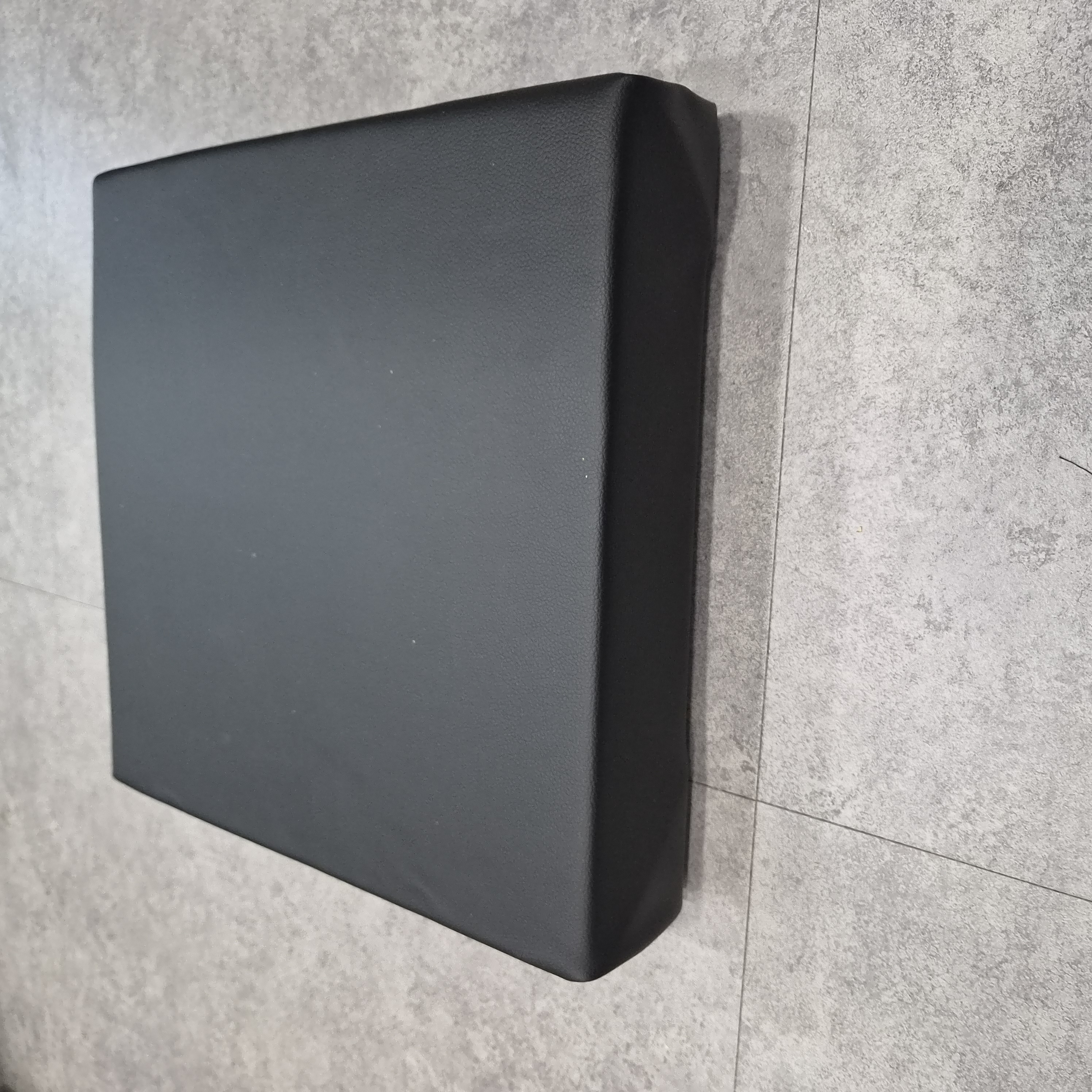

▪ 우레탄스펀지 재단-스프레이접착제 도포-목재와 접합

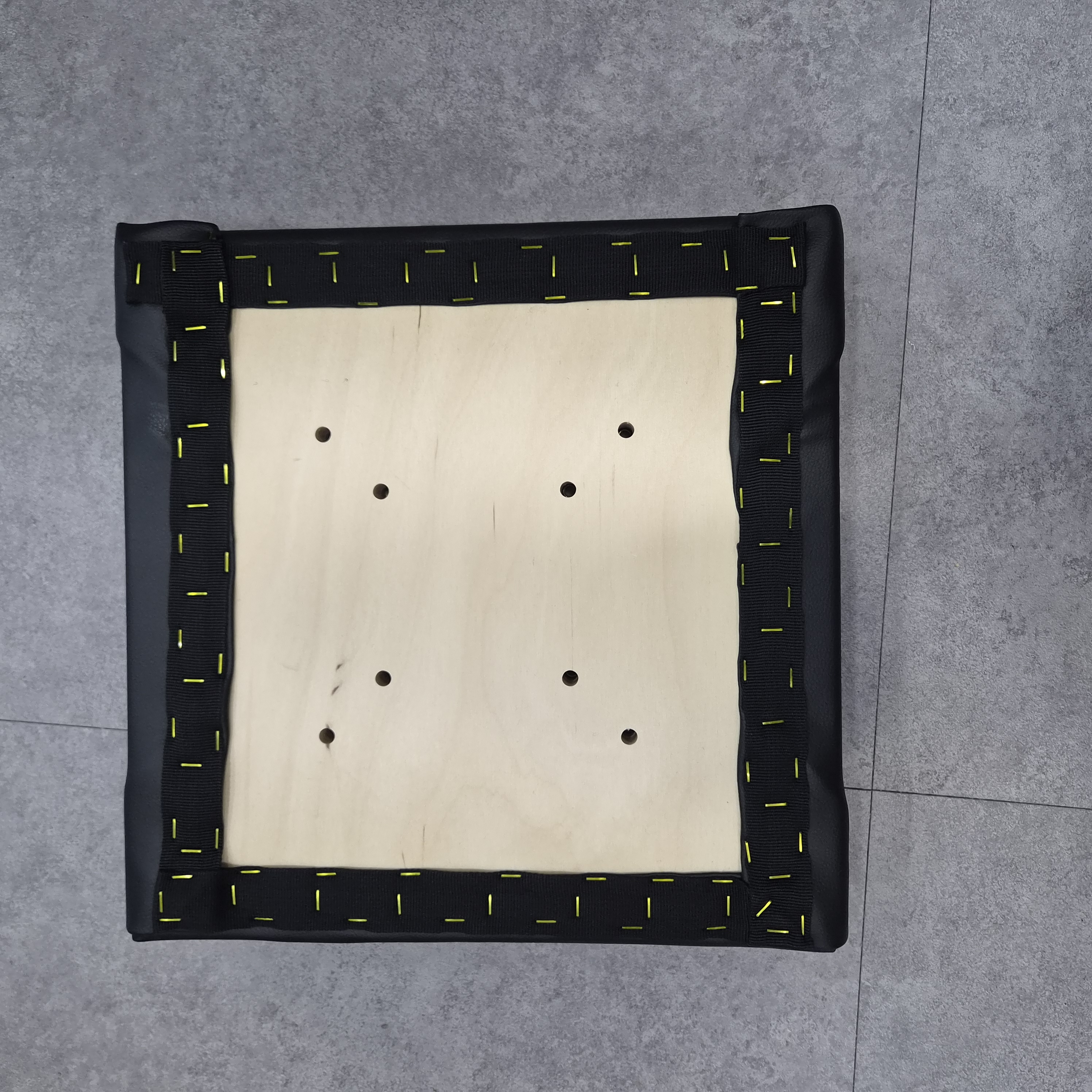

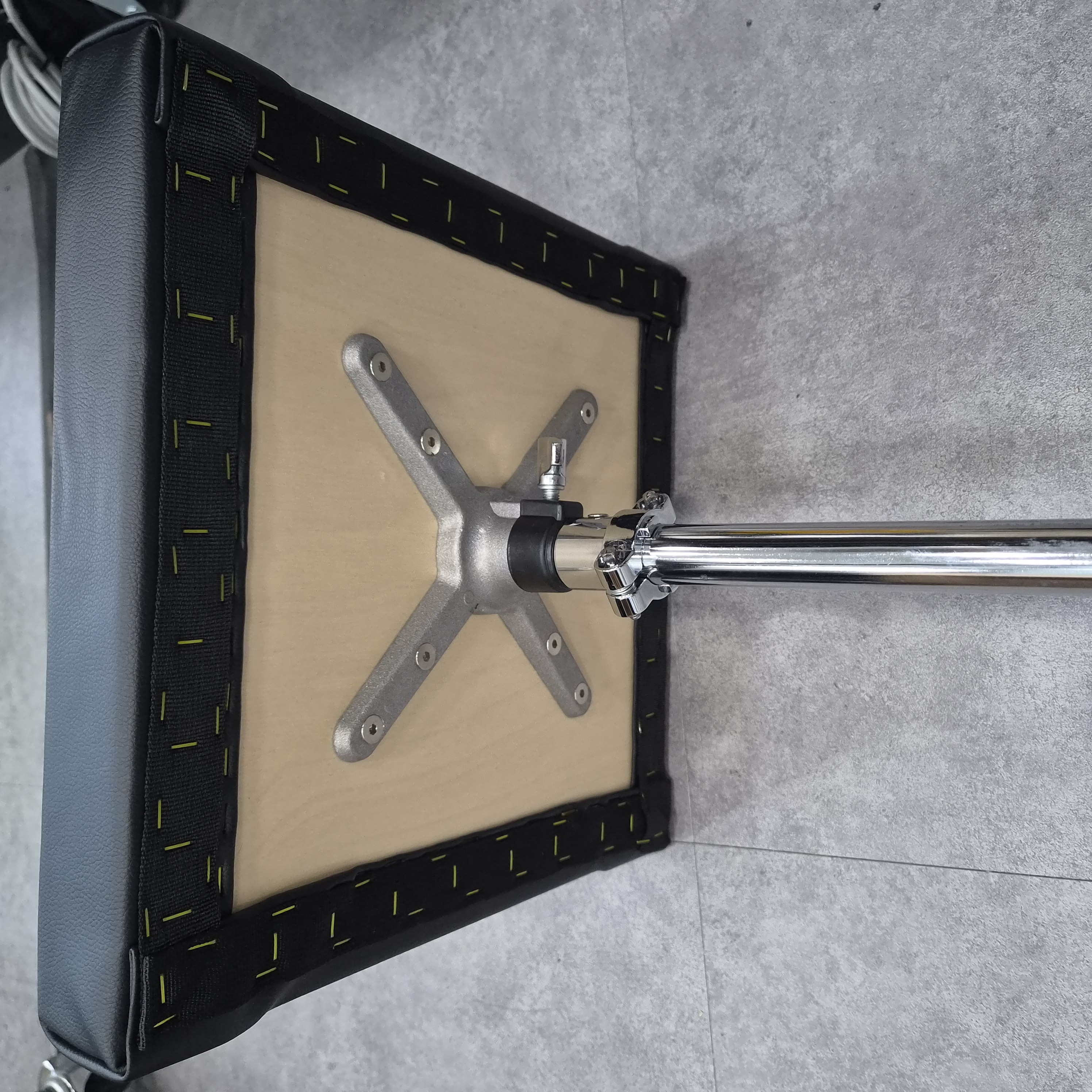

▪ 레자를 목재+우레탄에 맞에 재단-우레탄면에 스프레이접착제 도포-레자를 붙이고, 목재면에 태커로 마무리
 |  |
 |  |
 |  |
|
