3D 보조기기 정보
| 카테고리 | 이동 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | PLA | 내부 밀도 | 30% |
| 보조기기 크기 | 138.4*137.6*120(mm) | 출력 시간 | 15시간 10분 |
| 설계 프로그램 | Inventor 2022 | 3D 프린터 | M160 |
| 영상 URL | 변경 보조기기 |
보조기기 기능 및 사용방법
- 전동휠체어에 부착하여 사용할 수 있는 물병 거치대
- 휠체어에 가방을 걸어 물병을 거치하는 것에 불편함이 있음
[제작 방향]
- 사용하는 물병의 크기를 확인 후 여유 공간을 두고 사용할 수 있도록 설계
- 사각 브라켓에 끼운 후 5*30(mm) 너트와 볼트를 사용하여 결합하는 방식으로 제작
[제작]
- 전동휠체어 물병거치대(사각 브라켓)
* 138.4*137.6*120(mm) 사이즈
* 최대 90(mm)의 물병까지 고정할 수 있음(내부 직경 95(mm)로 여유공간 고려)
* 사각 브라켓 너비 및 폭: 20.1 *20.4(mm)
* PLA 소재, 채움 30%로 출력

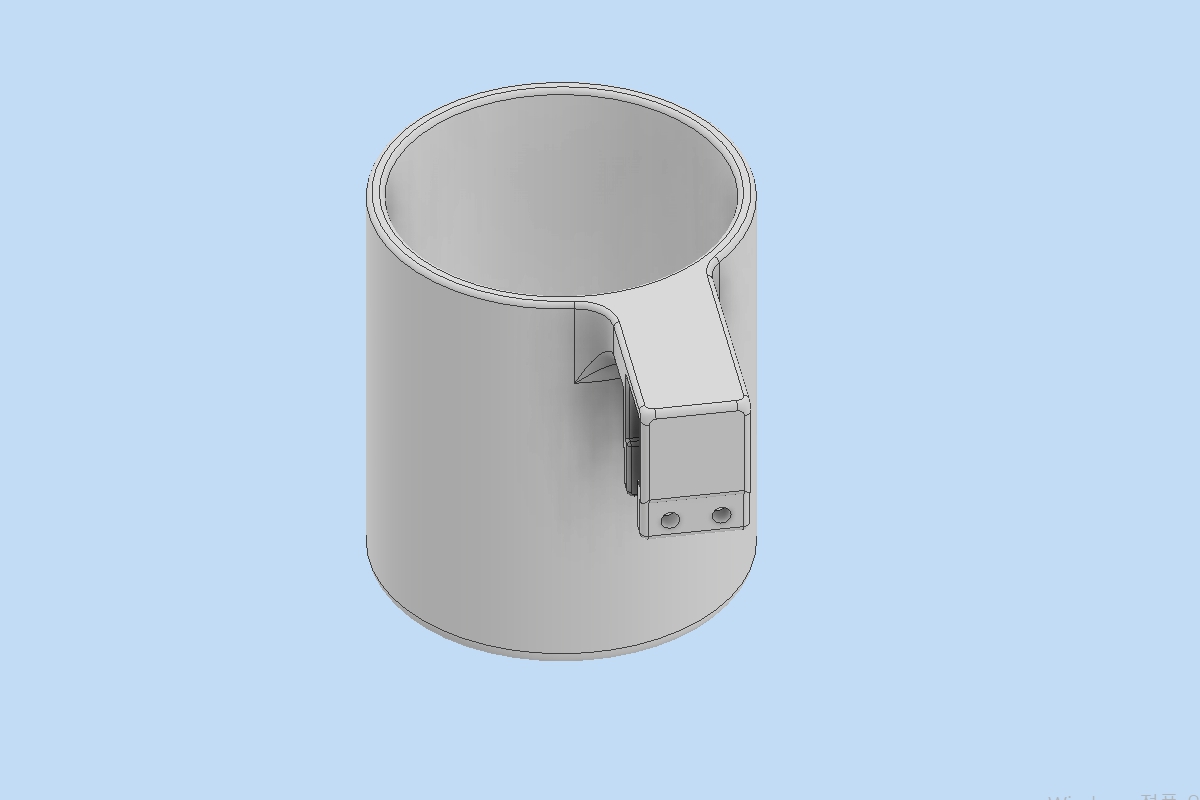

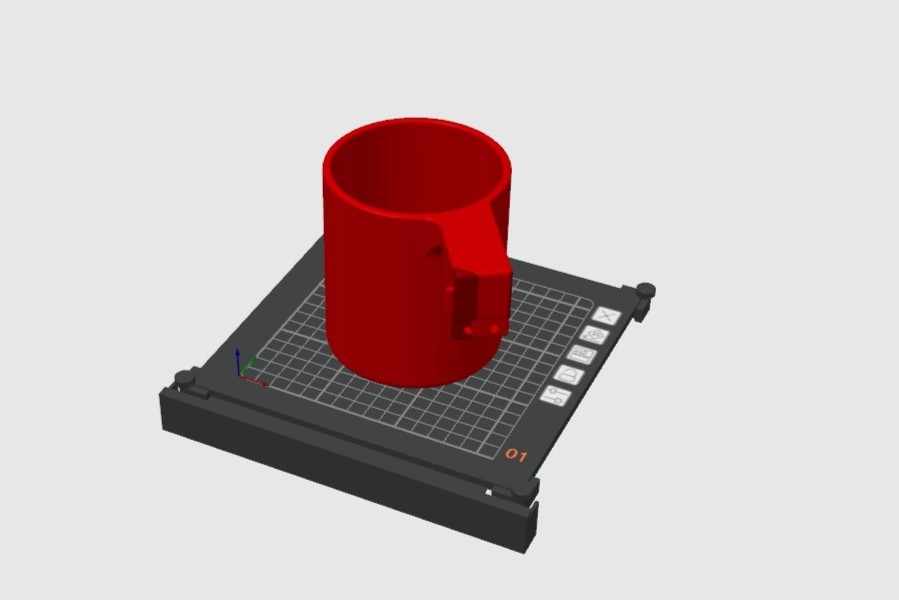

도면 사진 | STL 사진 |
 |  |

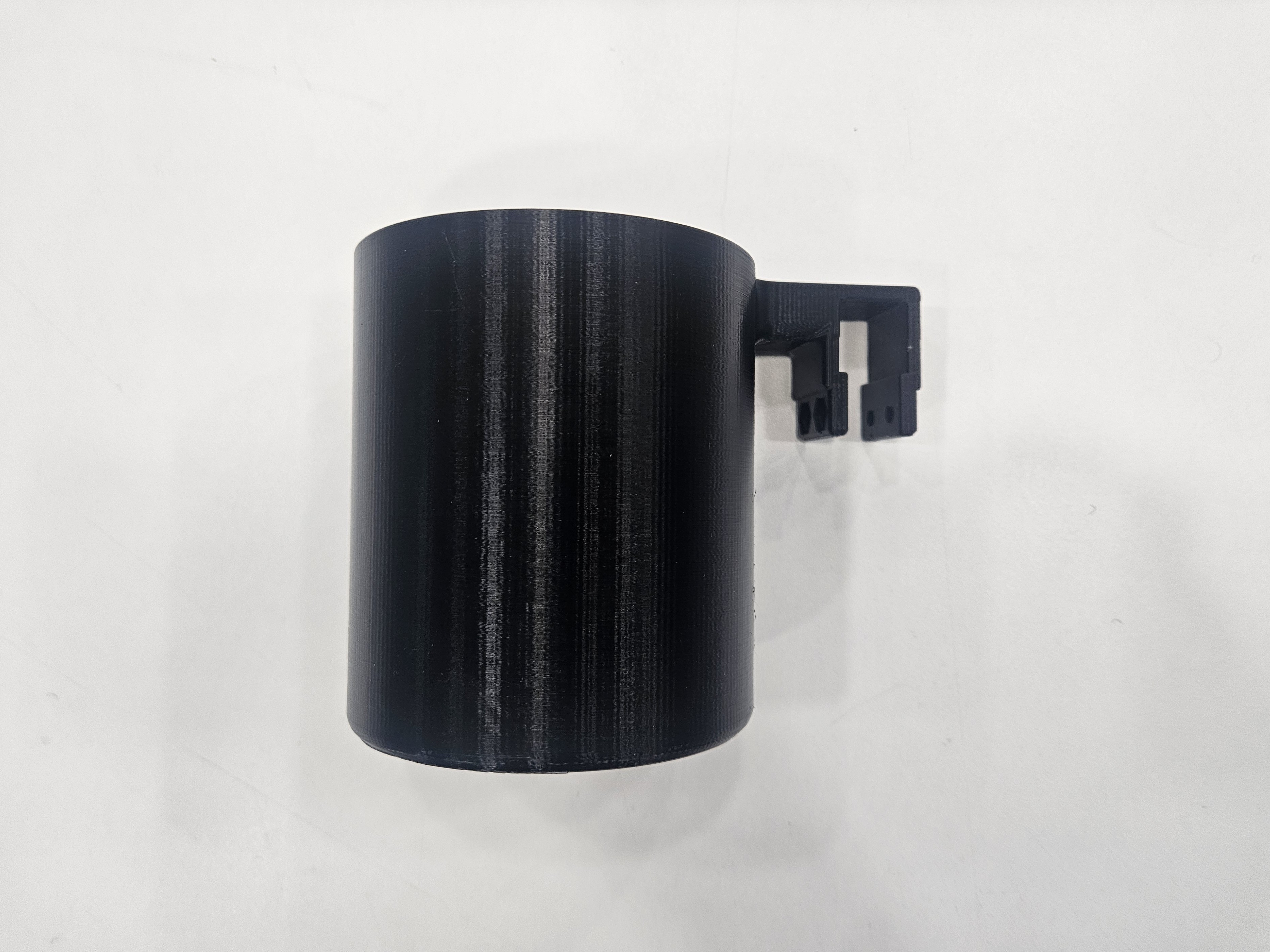

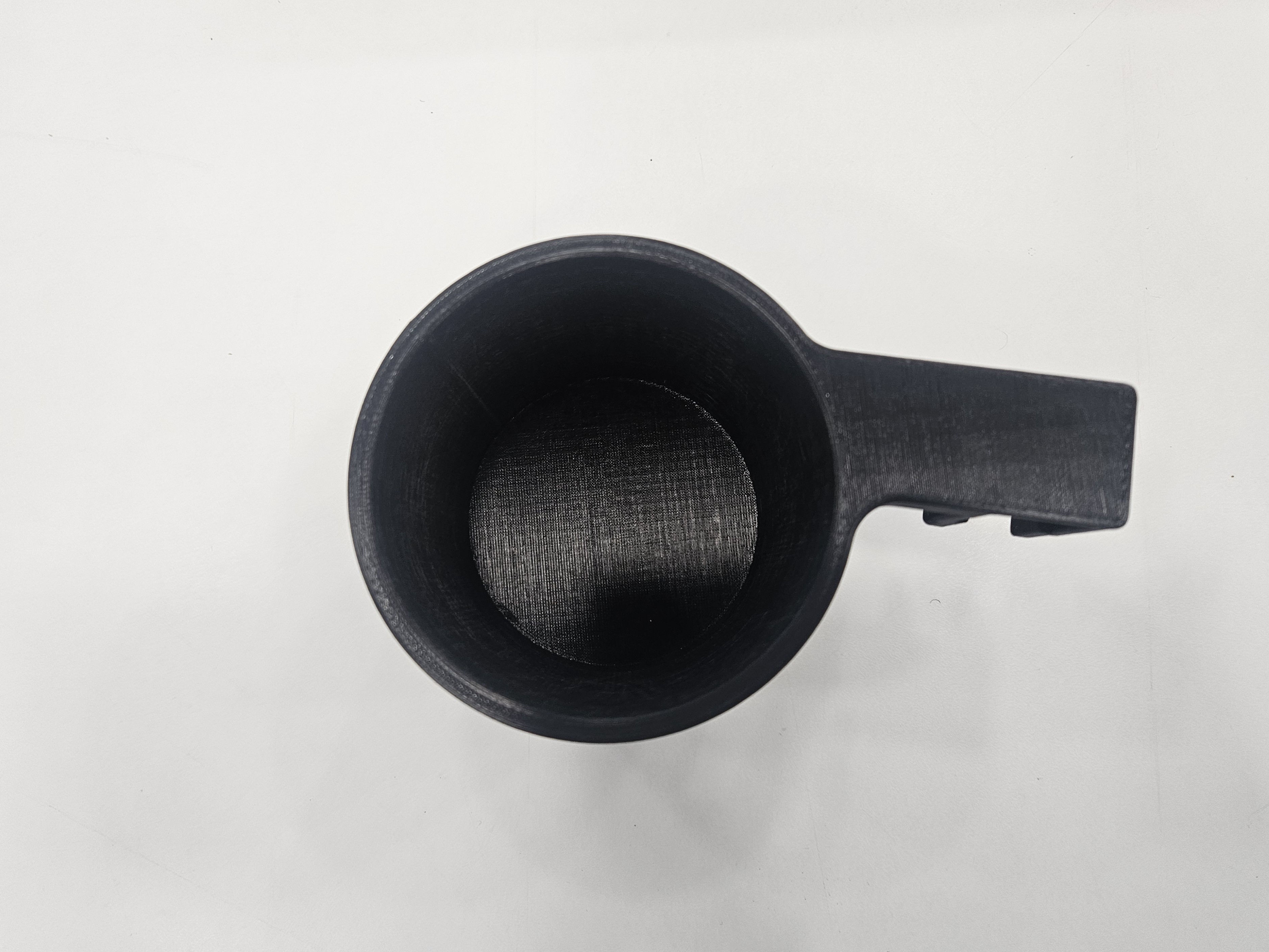

출력 사진 | |
 |  |
