3D 개조/제작
3D프린터로 제작된 다양한 보조기기를 만나보세요.
확대/축소: 마우스 스크롤
회전: 좌측 드래그
위치 이동: 우측 드래그
도면을 처음 위치로 되돌리고 싶은 경우 상단의 “스케일 조정“ 버튼을 눌러주세요.
3D 보조기기 정보
| 카테고리 | 이동 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | PLA | 내부 밀도 | 60% |
| 보조기기 크기 | 110*46*89.2(mm) | 출력 시간 | 18시간 50분 |
| 설계 프로그램 | Inventor 2022 | 3D 프린터 | M400 |
| 영상 URL | 변경 보조기기 |
보조기기 기능 및 사용방법
- 수동휠체어 사용 시 발 뻠침 등을 방지하고, 발을 고정할 수 있는 발판
[제작 방향]
- 대상자의 발 사이즈 크기 확인 및 기존 발 받침대 규격을 참고하여 설계 진행
- 탈부착 가능한 발판으로 희망하여 6*30(mm) 나사와 노브형 너트 사용하여 기존 수동휠체어 발판에 타공 후 고정
[제작]
- 수동휠체어 발판
* 110*46*89.2(mm) 사이즈
* 240(mm) 이내의 발 사이즈 대상자가 사용할 수 있음(발 사이즈의 차이가 큰 경우 치수 수정하여 적용 필요)
* 뻗침 지지대 높이: 42(mm)
* 발 뻗침을 방지하기 위해 4면이 모두 막힌 형태로 제작됨
* 웨빙벨트 및 벨크로 부착하여 발을 고정하는 방식
* PLA 소재, 채움: 60%, 벽 4개로 출력

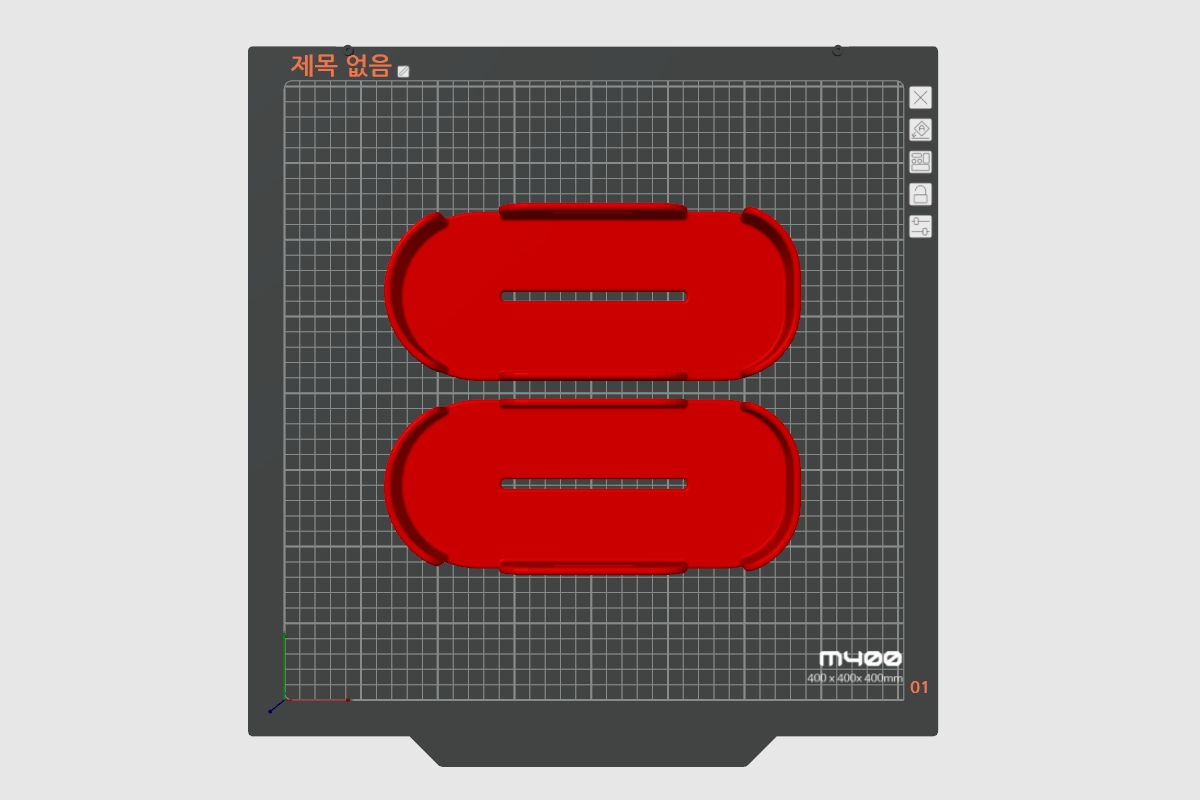

도면 사진 | STL 사진 |
 |  |

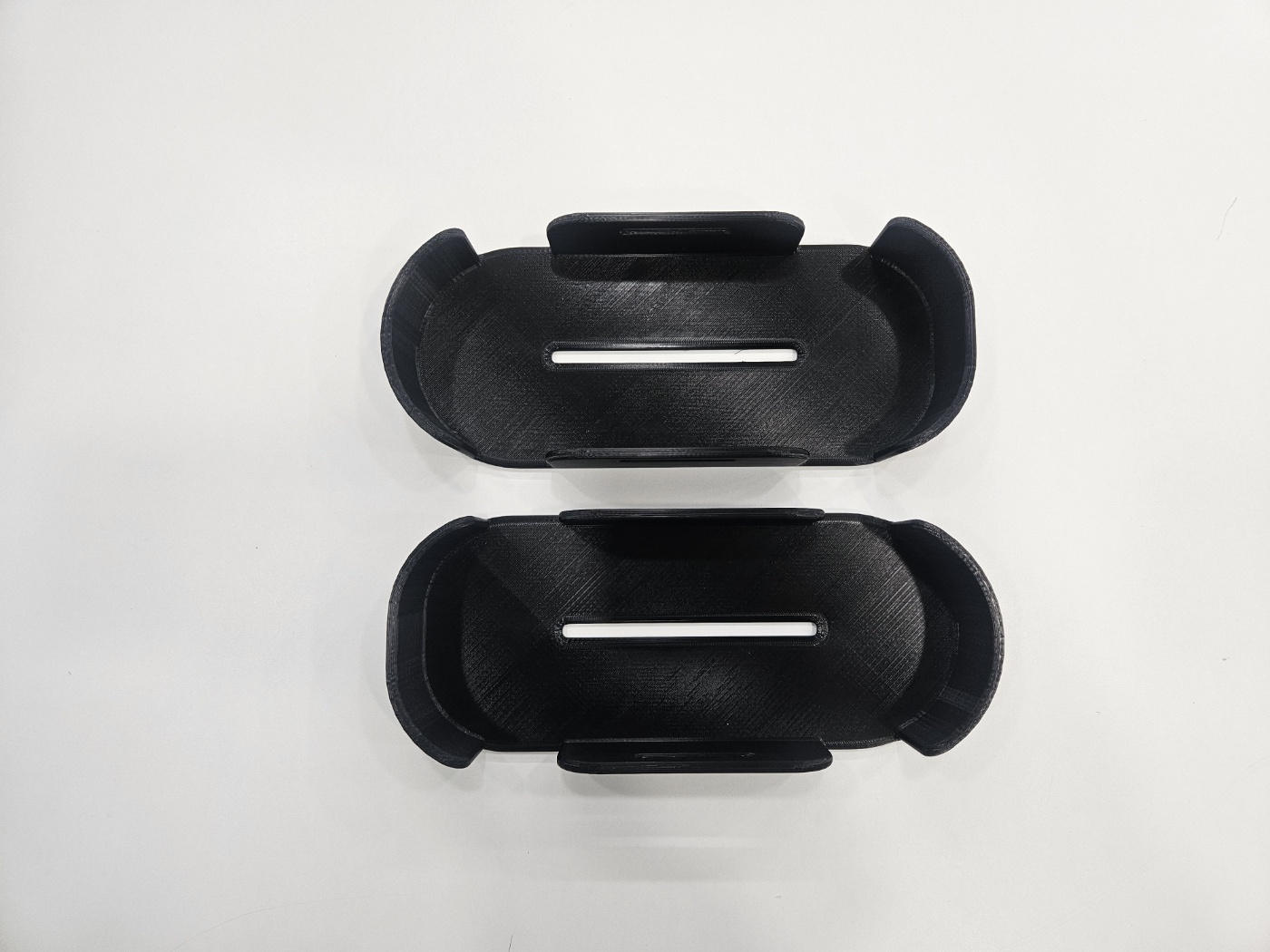

출력 사진 | |
 |  |
