3D 보조기기 정보
| 카테고리 | 일상생활 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | PLA | 내부 밀도 | 20% |
| 보조기기 크기 | 85*90*53.6(mm) | 출력 시간 | 7시간 10분 |
| 설계 프로그램 | Inventor 2022 | 3D 프린터 | M350 |
| 영상 URL | 변경 보조기기 |
보조기기 기능 및 사용방법
- 호출벨 사용시 거치할 수 있는 거치대
[제작 방향]
- 사용 희망하는 호출벨 규격 측정 후 거치대에 끼워 고정하여 사용하는 방식으로 제작
- 호출벨 분리시 원활하게 기기를 분리할 수 있도록 분리용 홈 설계
[제작]
- 호출벨 케이스
* 85*90*53.6(mm) 사이즈
* 호출벨 규격은 시중에 판매 중인 기기 활용하였으며, 호출벨 기기 크기에 따라 내부 거치부 사이즈 조정 필요
* 지지대 최대 높이: 53.6(mm)
* 호출벨 기기 분리용 홈에 손가락 또는 도구를 사용하여 기기 분리 가능함.
* 호출벨을 끼운 후 희망하는 위치에 두고 사용 가능한 방식
* PLA 소재, 채움: 20%

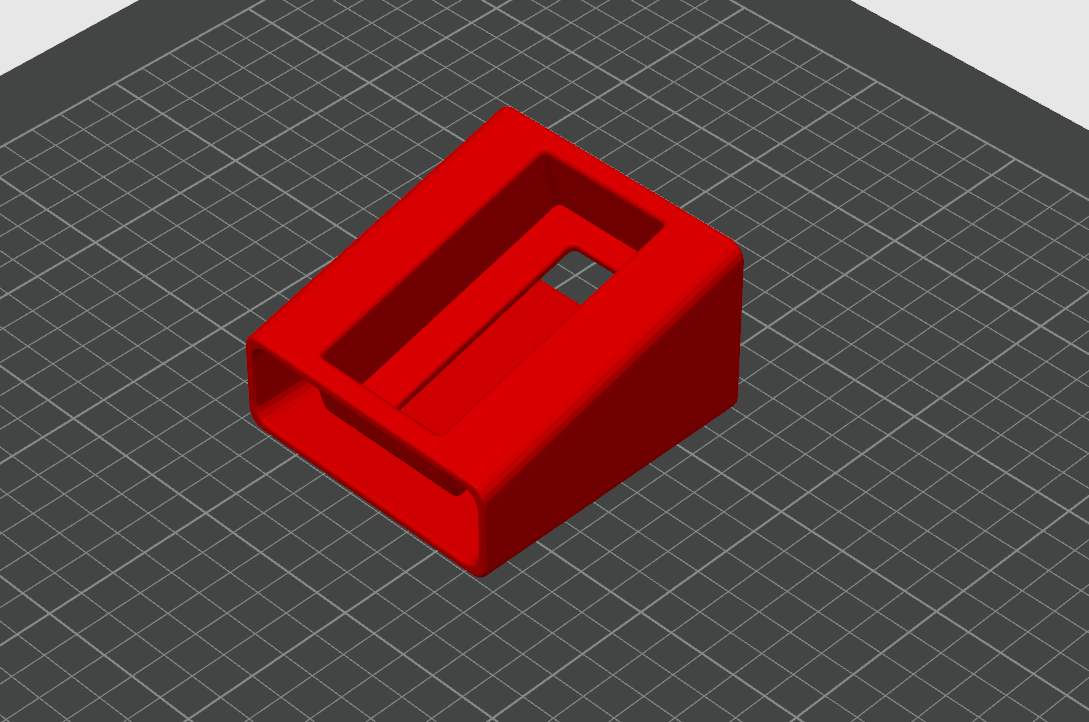

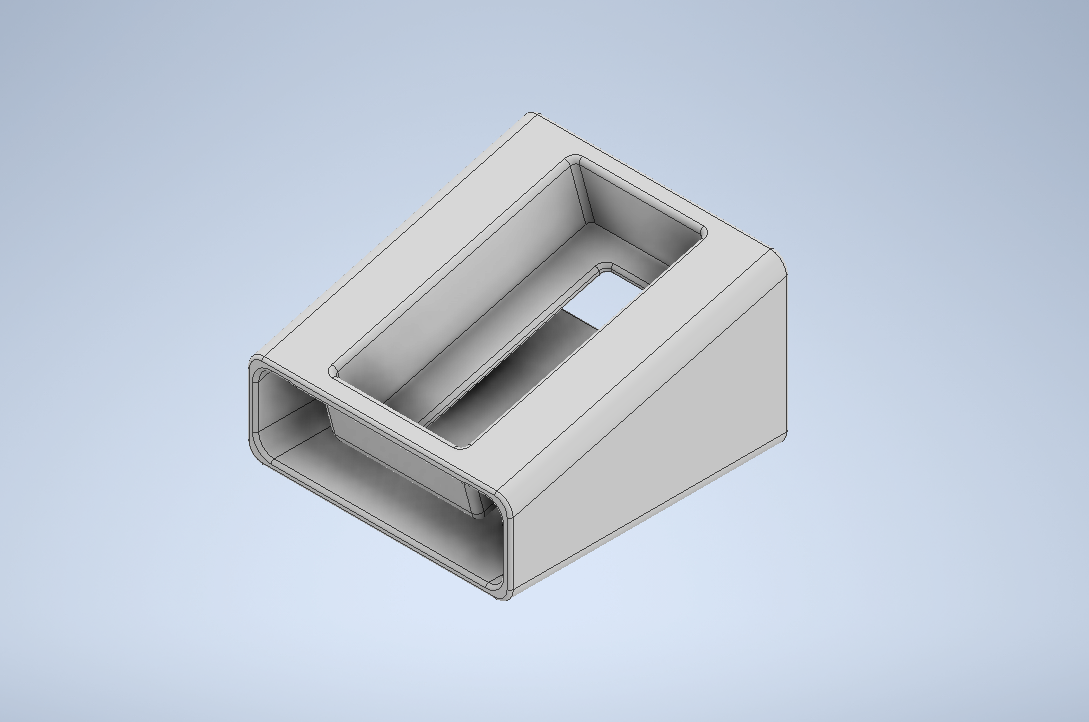

도면 사진 | STL 사진 |
 |  |

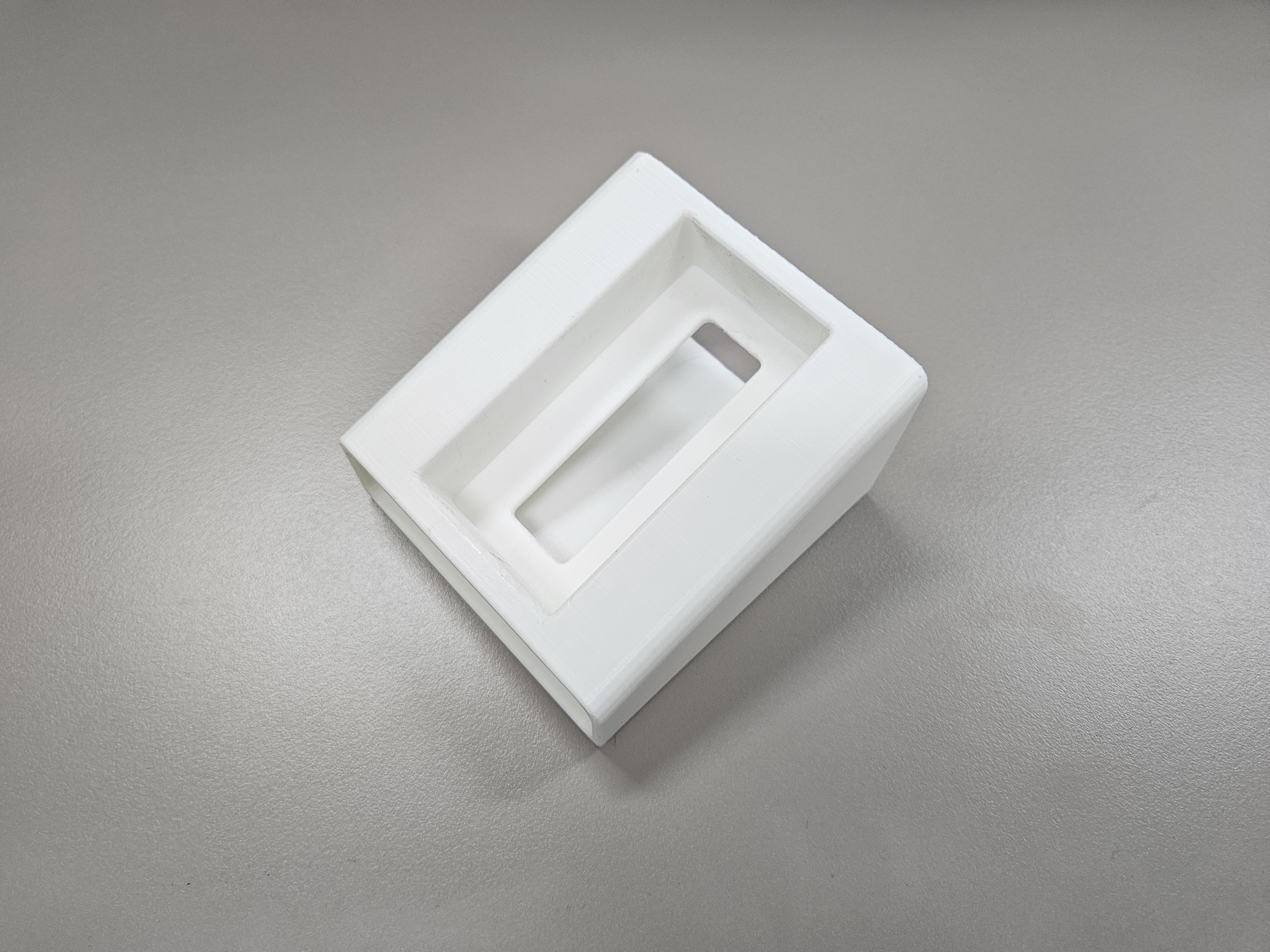

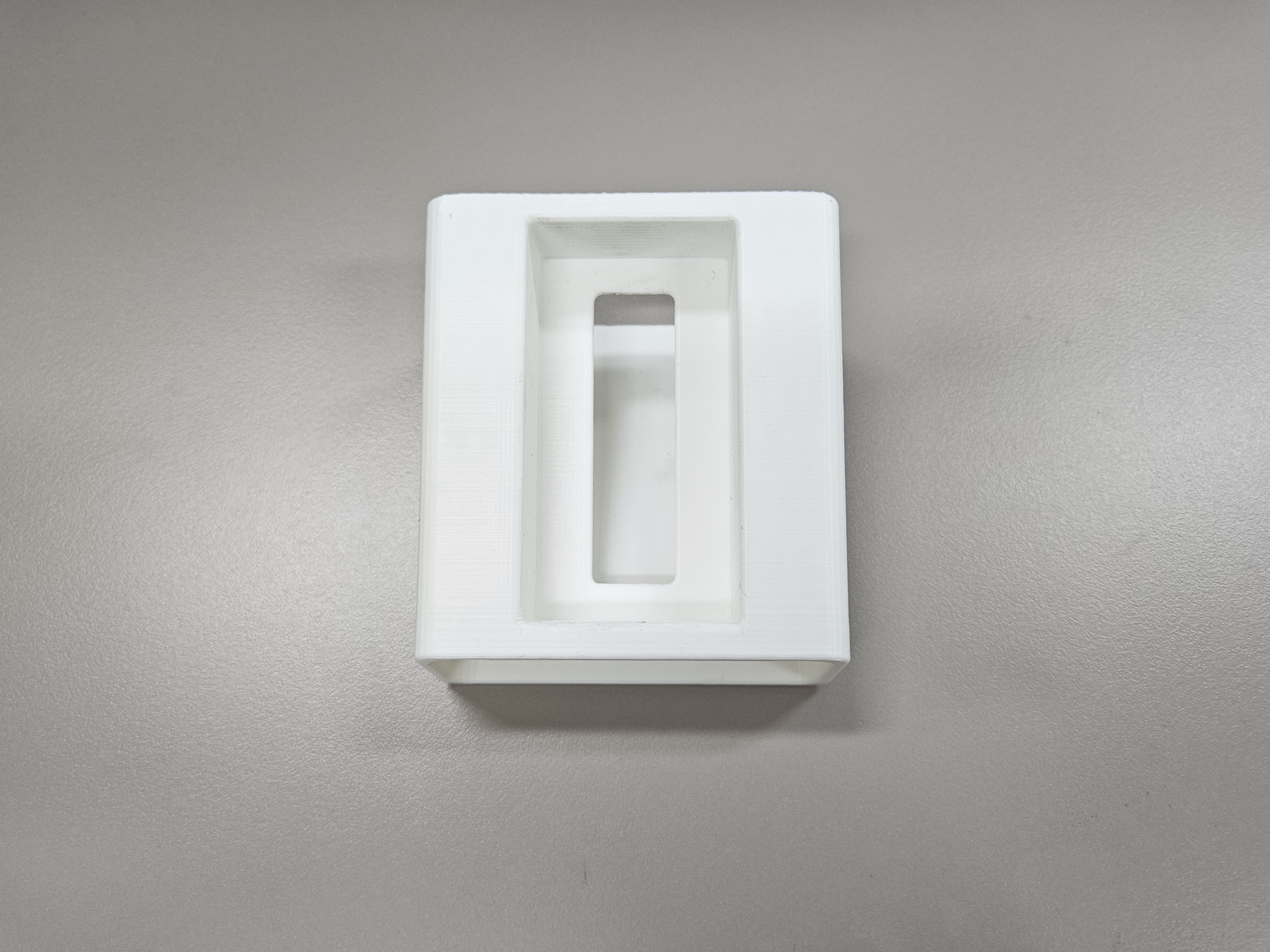

출력 사진 | |
 |  |
