3D 보조기기 정보
| 카테고리 | 일상생활 | 저작권 | 저작권 표시-동일조건변경허락(CC BY-SA) |
|---|---|---|---|
| 사용 재료 | PLA, TPU | 내부 밀도 | 30%, 15% |
| 보조기기 크기 | 95*270_125mm | 출력 시간 | 8시간 |
| 설계 프로그램 | rhino 7 | 3D 프린터 | Moment M400 |
| 영상 URL | 변경 보조기기 |
보조기기 제작 과정 및 기능

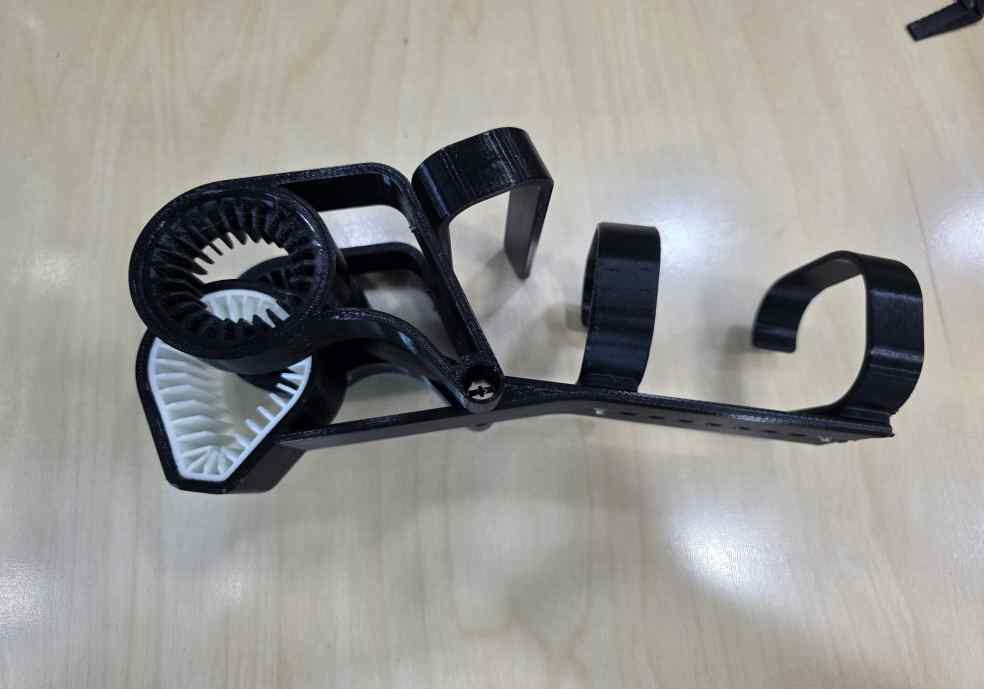

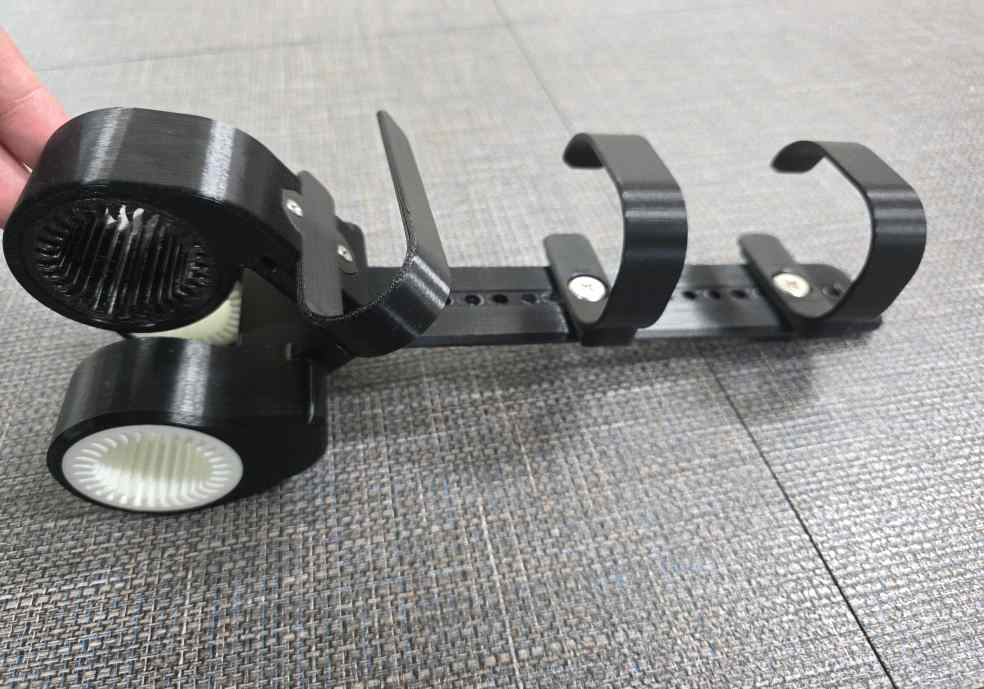

- 다복적 그립 보조기기 사용으로 후라이팬 또는 망치와 같이 긴 손잡이 형태의 물체를 쉽게 잡아 일상생활에서 활용할 수 있을 것으로 기대

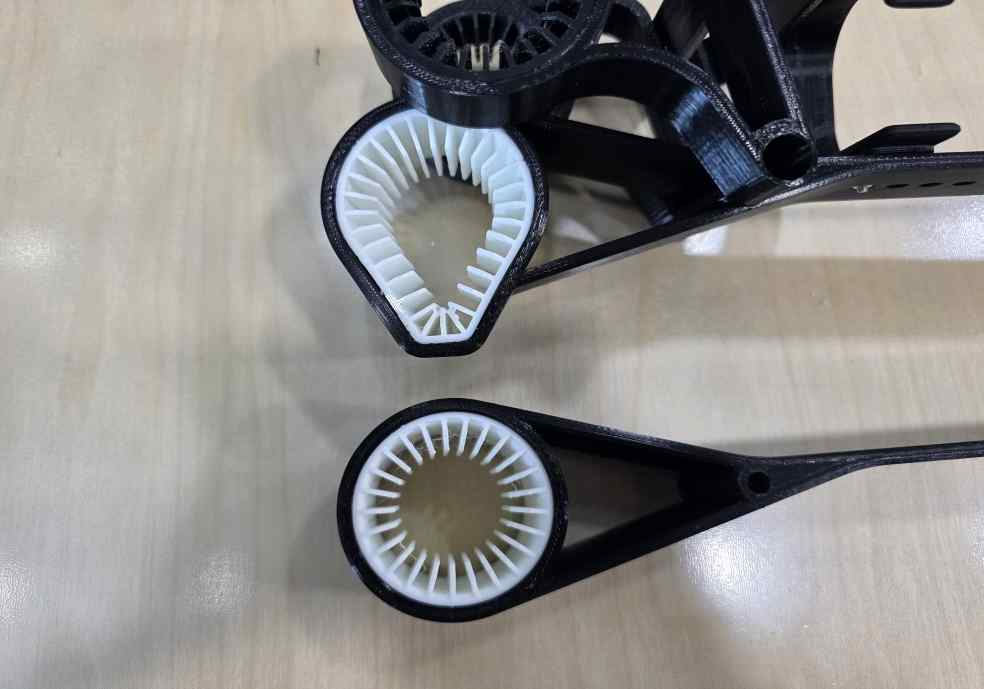

- 그립은 원통형에서 아래쪽이 점차 좁아지는 디자인으로 제작하여 들어갈때는 쉽게 들어가고 아래쪽으로 눌렀을 때 쉽게 밀착되어 고정될 수 있도록 디자인
- 손목의 꺽임을 최소화할 수 있도록 손목 조절 각도를 최적화하여 디자인
- 무게를 가볍게 하기 위해 내부 체움 정도를 15%로 제작

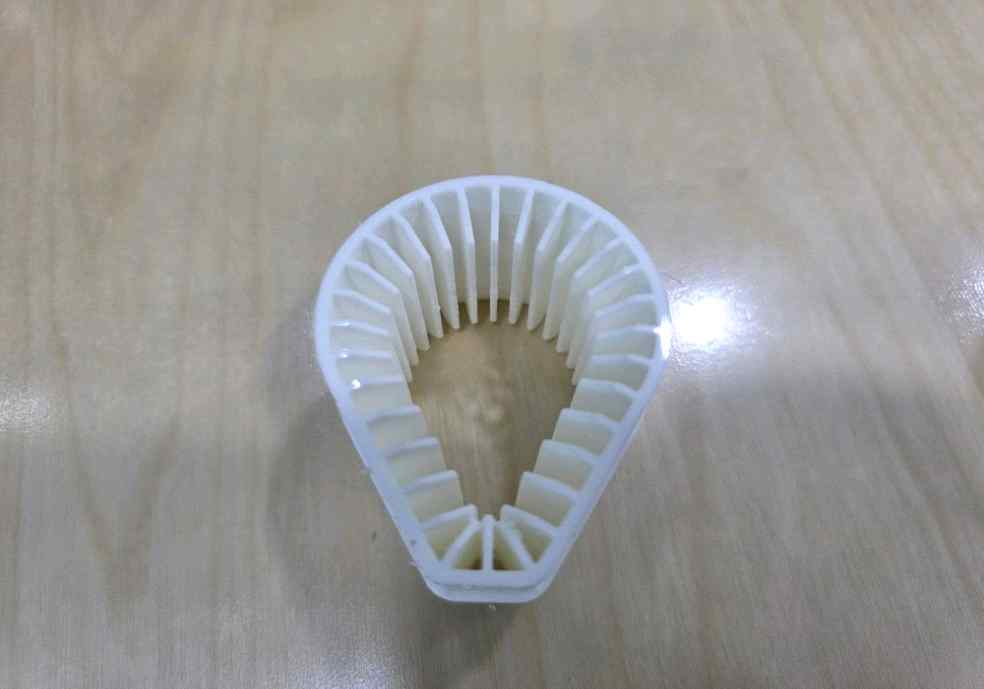

- 고정부 홀에 쉽게 들어갈 수 있도록 PLA로 제작된 본체 부분의 크기는 고정하되 TPU로 제작된 밀착부의 솔기 길이를 7mm로 하여 큰 손잡이가 들어갈 수 있도록 디자인
 |  |  |
 |  |  |
