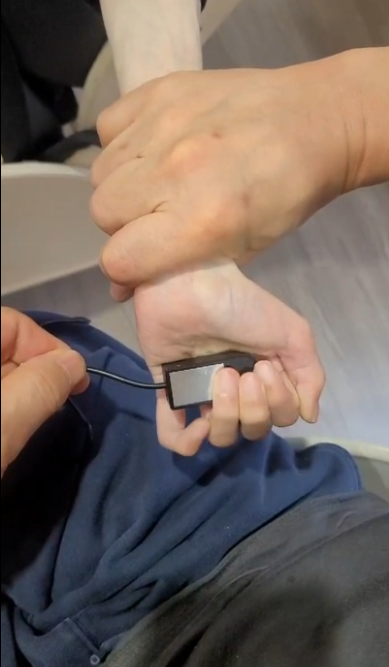

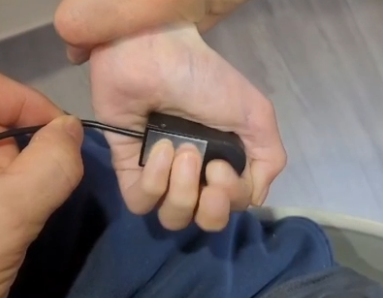

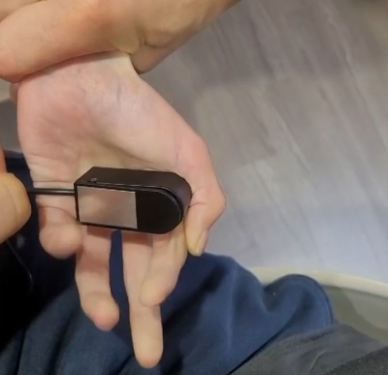

대상자는 뇌병변 중증장애로 사지마비와 강직이 있으며 손을 의지대로 사용하기 어려운 상태로 학교에서 Xbox Adaptive Controller 기반 게임 환경을 접하면서 안구마우스와 외부 스위치를 활용한 컴퓨터 활동에 참여하고 있으며, 이를 통해 의사소통 및 여가활동의 기회를 넓혀가고 있었다. 센터에서 보유하고 있는 마이크로 스위치를 적용하여 테스트를 진행한 결과, 스위치를 누르는 동작 자체에는 어려움이 없었으나 스위치를 손에 쥐고 유지하는 것이 어려워 실제 사용이 제한되는 상황이었다. 이에 따라 기존 마이크로 스위치의 사용 방식은 유지하면서도 손으로 안정적으로 쥐고 누를 수 있는 형태의 맞춤형 스위치 보조기기 제작을 진행하였다.

보조기기 제작 시 다음과 같은 방향을 설정

• - 기존 마이크로 스위치 입력 방식 유지
• - 손으로 쥐고 누를 수 있는 그립형 스위치 구조 설계
• - 손에 안정적으로 고정될 수 있도록 손등 고정 벨트 구조 적용
• - 장시간 사용을 고려한 쿠션감 있는 재질 적용
• - 대상자의 손 크기에 맞춘 맞춤형 설계
• - 대상자의 손 크기를 측정한 결과 손바닥 폭은 약 65mm로 확인되었으며, 해당 치수에 맞추어 그립 형태를 설계

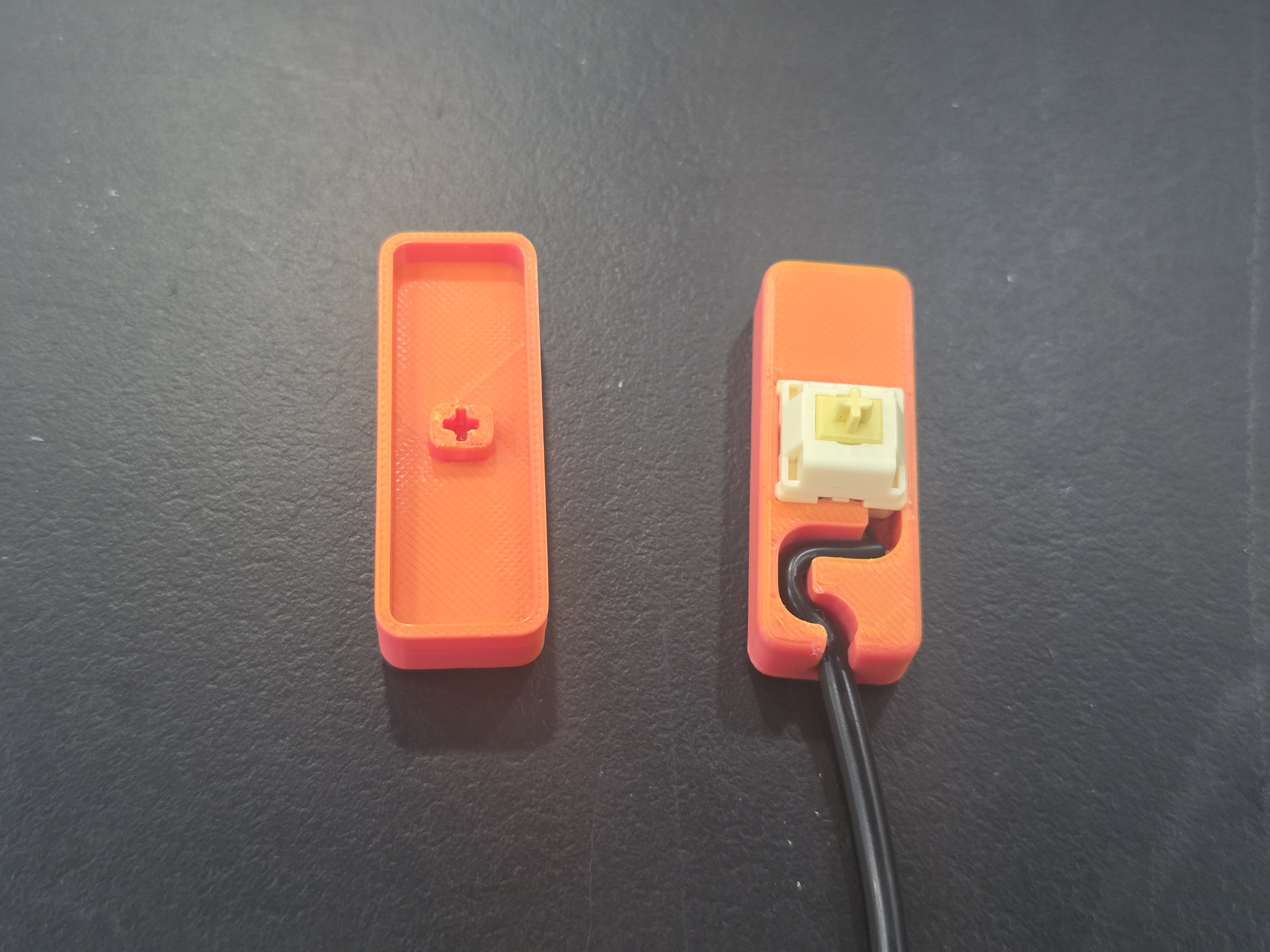

3D 프린터를 활용하여 마이크로 스위치를 내부에 삽입할 수 있는 그립형 스위치 본체 구조를 설계

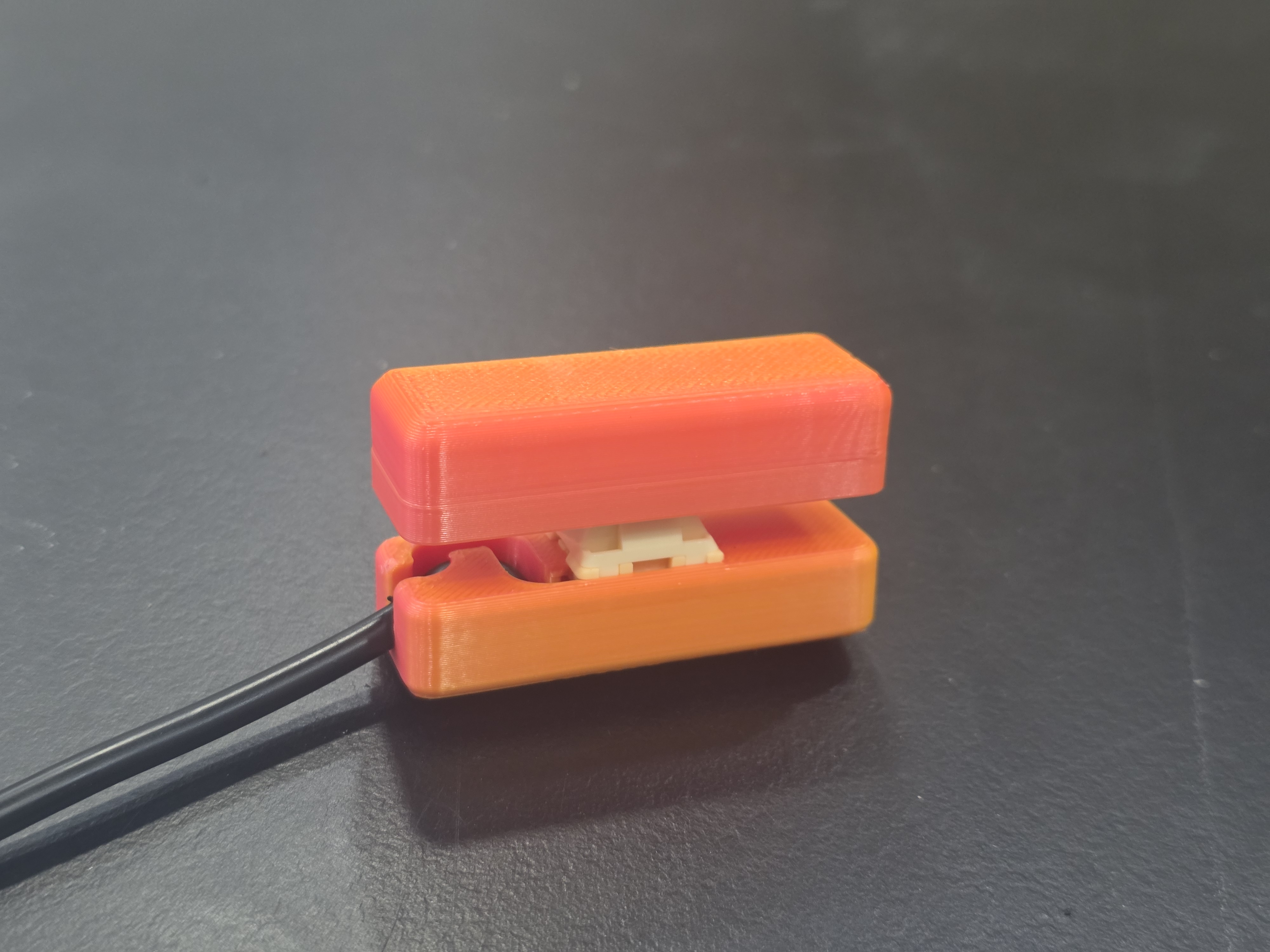

스위치를 누를 때 손으로 클릭감을 느낄 수 있도록 내부에는 키보드 스위치 구조를 적용하여 입력 피드백을 제공하도록 제작

또한 장시간 사용 시 손의 피로를 줄이고 안정적인 그립을 제공하기 위해 부드러운 재질을 적용한 두 가지 타입의 시제품을 제작

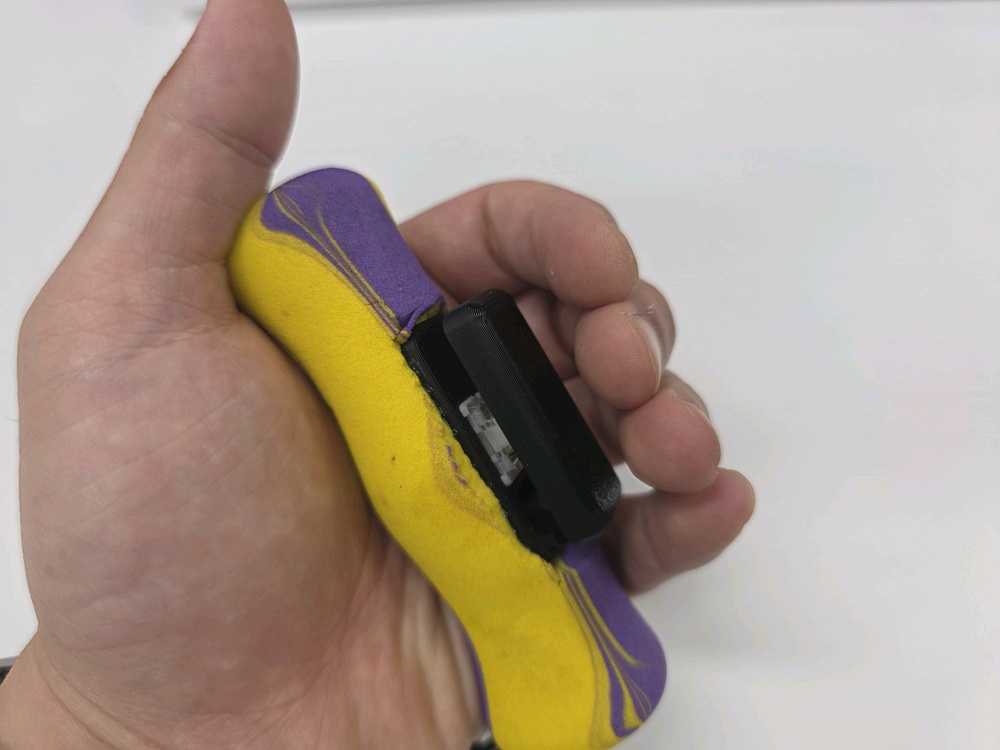

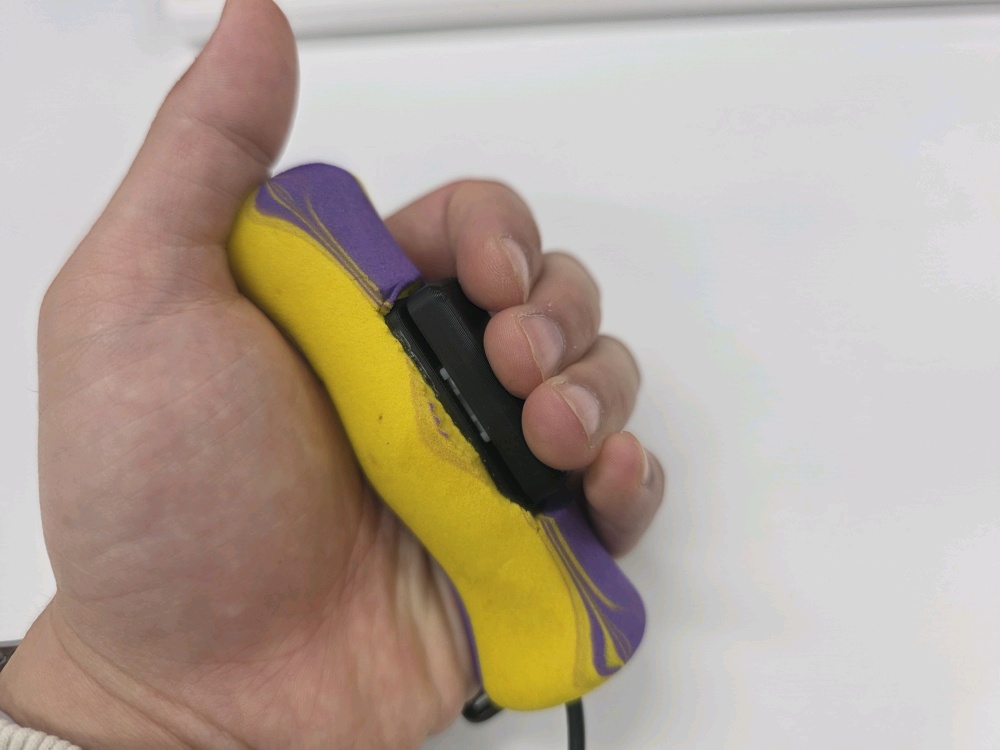

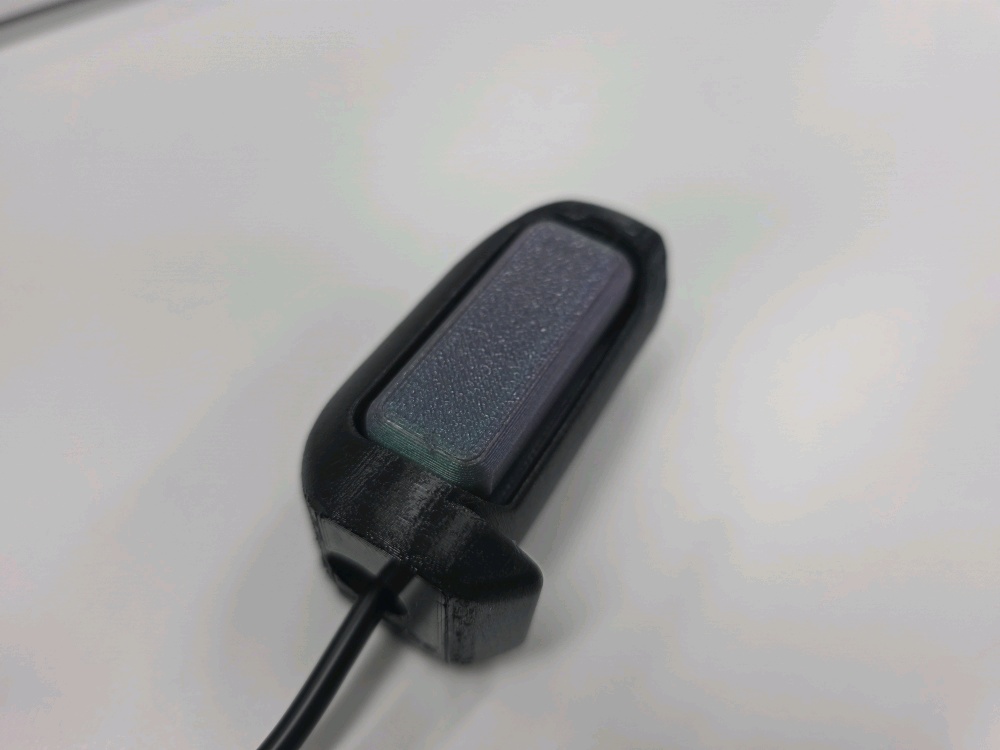

• * TPU + PLA 구조: 외부는 TPU 재질을 사용하여 유연성과 그립감을 확보. 내부 구조는 PLA로 제작하여 스위치 고정 안정성 확보

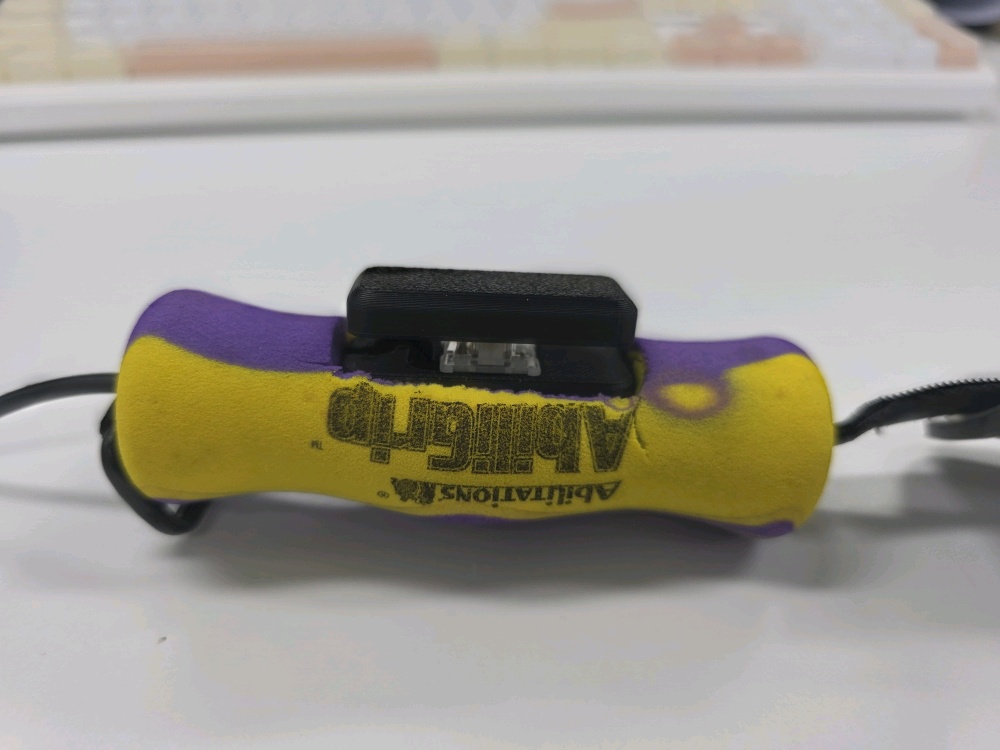

• * 쿠션 + PLA 구조:  PLA로 제작된 본체에 쿠션 재질을 결합하여 손바닥 접촉면의 편안함 강화

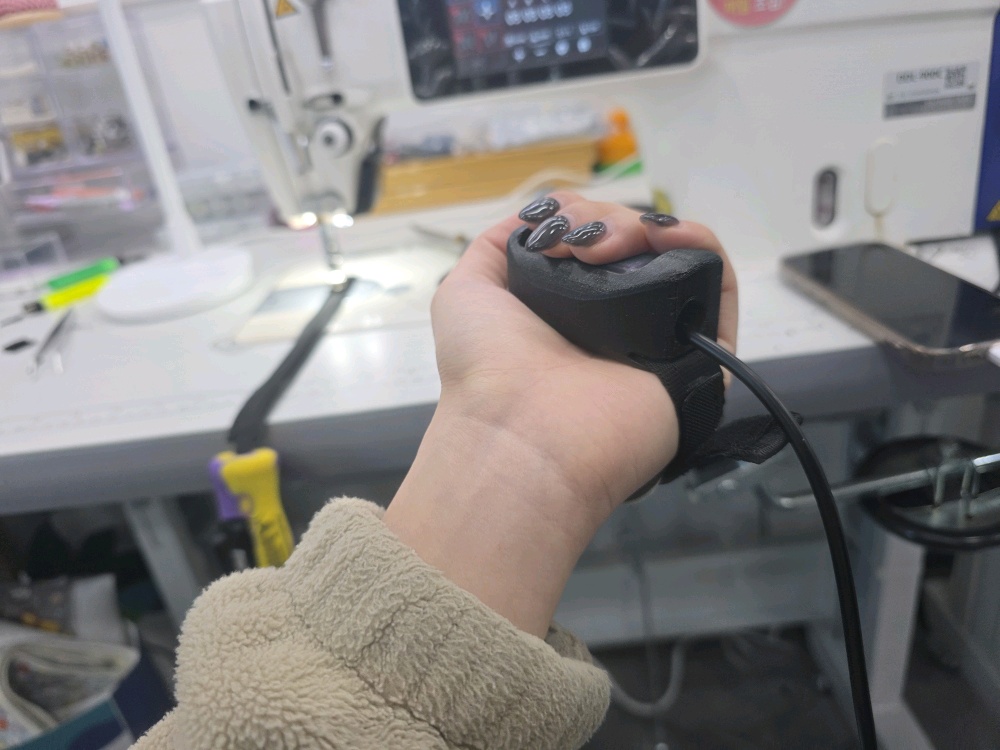

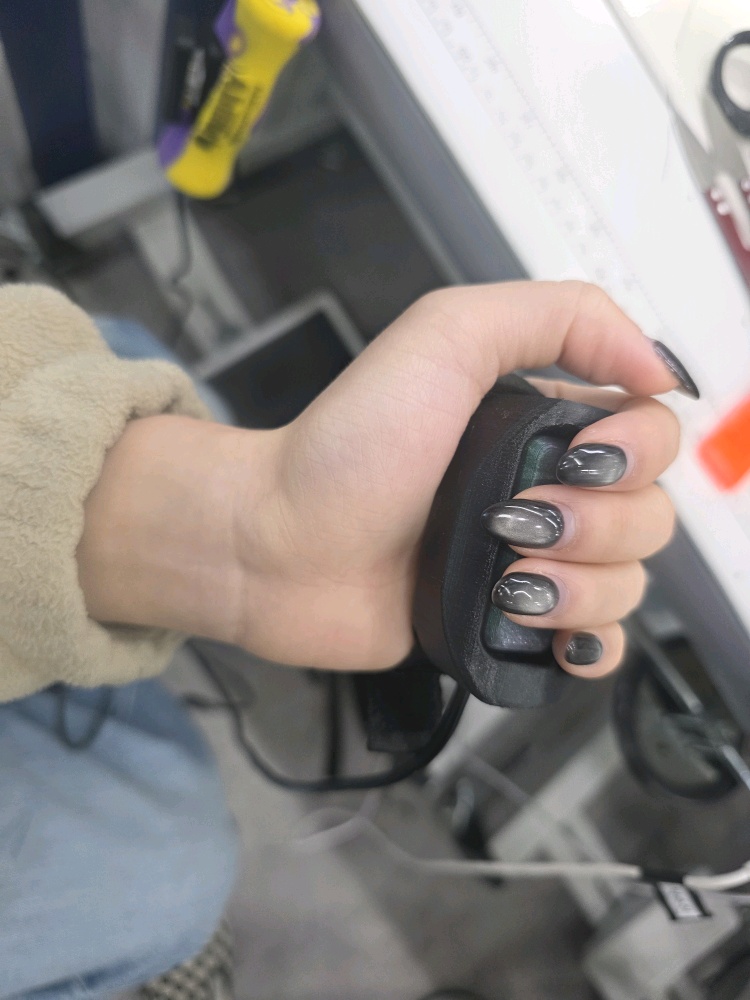

또한 스위치를 안정적으로 사용할 수 있도록 웨빙 벨트를 적용한 손등 고정 구조를 제작

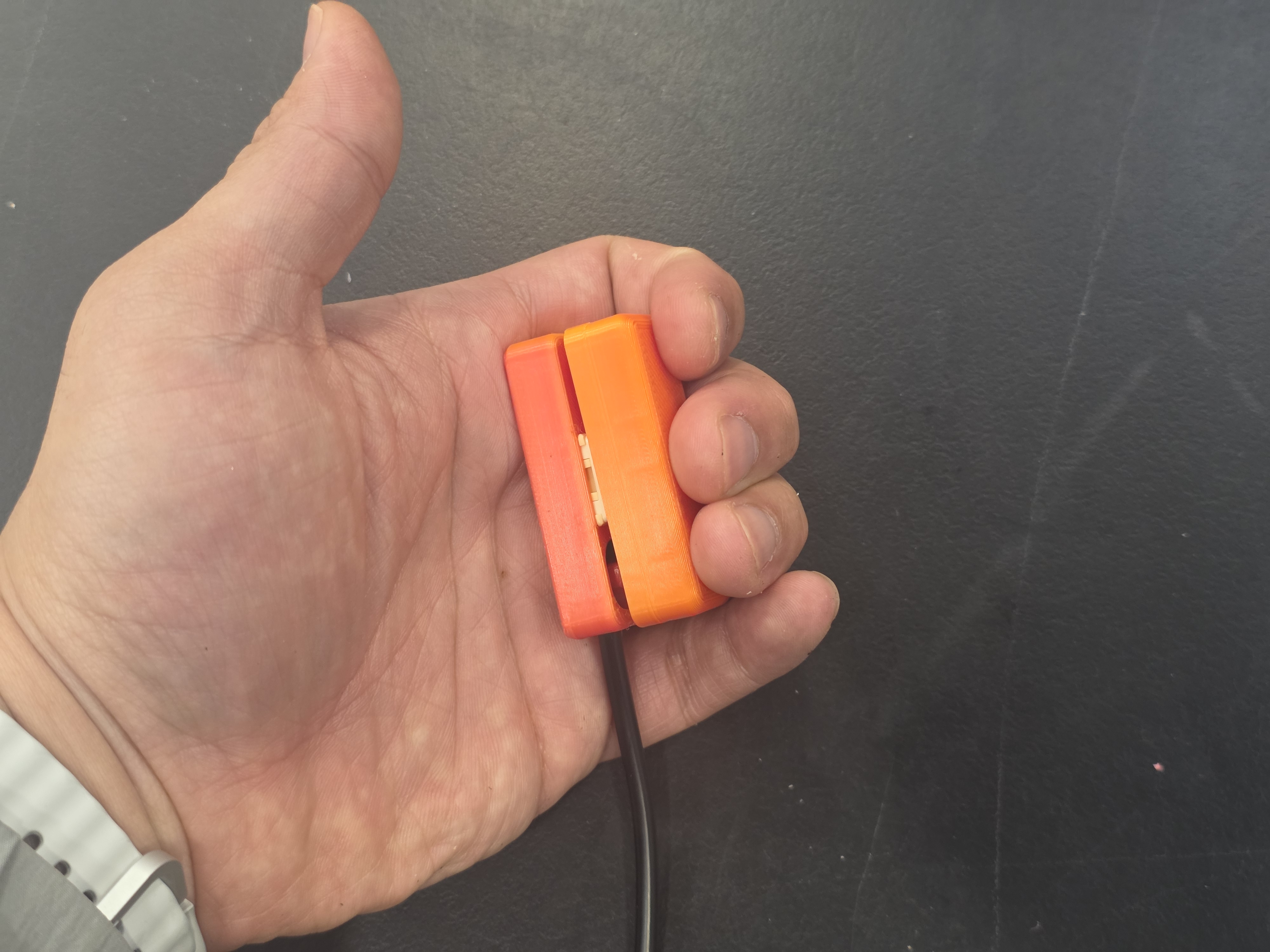

이를 통해 손바닥에 스위치 본체가 밀착된 상태에서 손의 작은 움직임으로도 스위치를 누를 수 있도록 설계
