  >  제작아이템 : 아동용 자전거 발판

뇌병변 장애 아동으로 평소 재활치료실에서 하지재활운동기기를 사용하여 재활 진행 하지만 반대로 가정에서도 아동용 자전거로 하지 근력을 키우는 훈련을 하고 싶어 보호자가 해당 기기 제작을 요청함



(사진 1)

(사진 2)

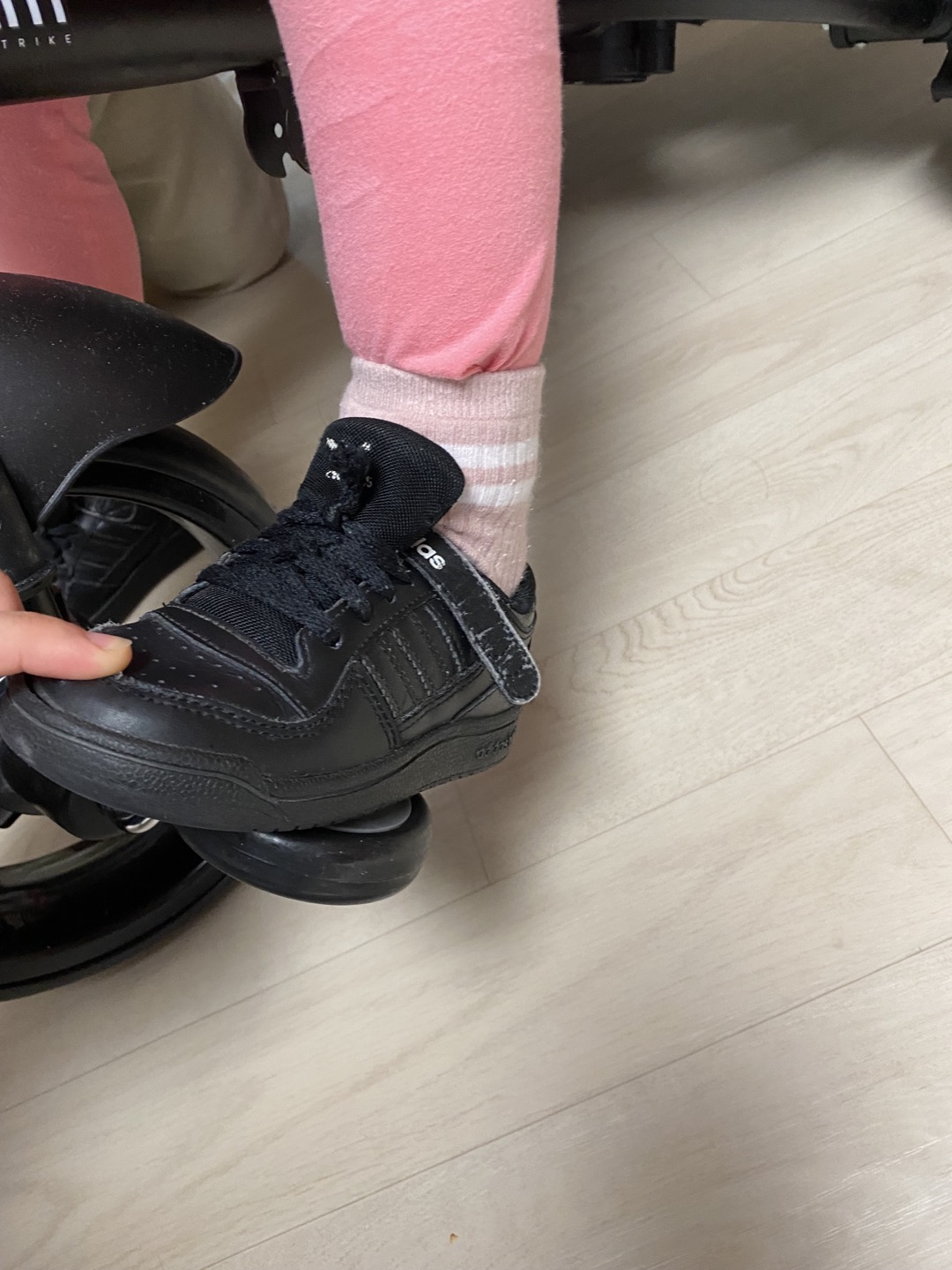

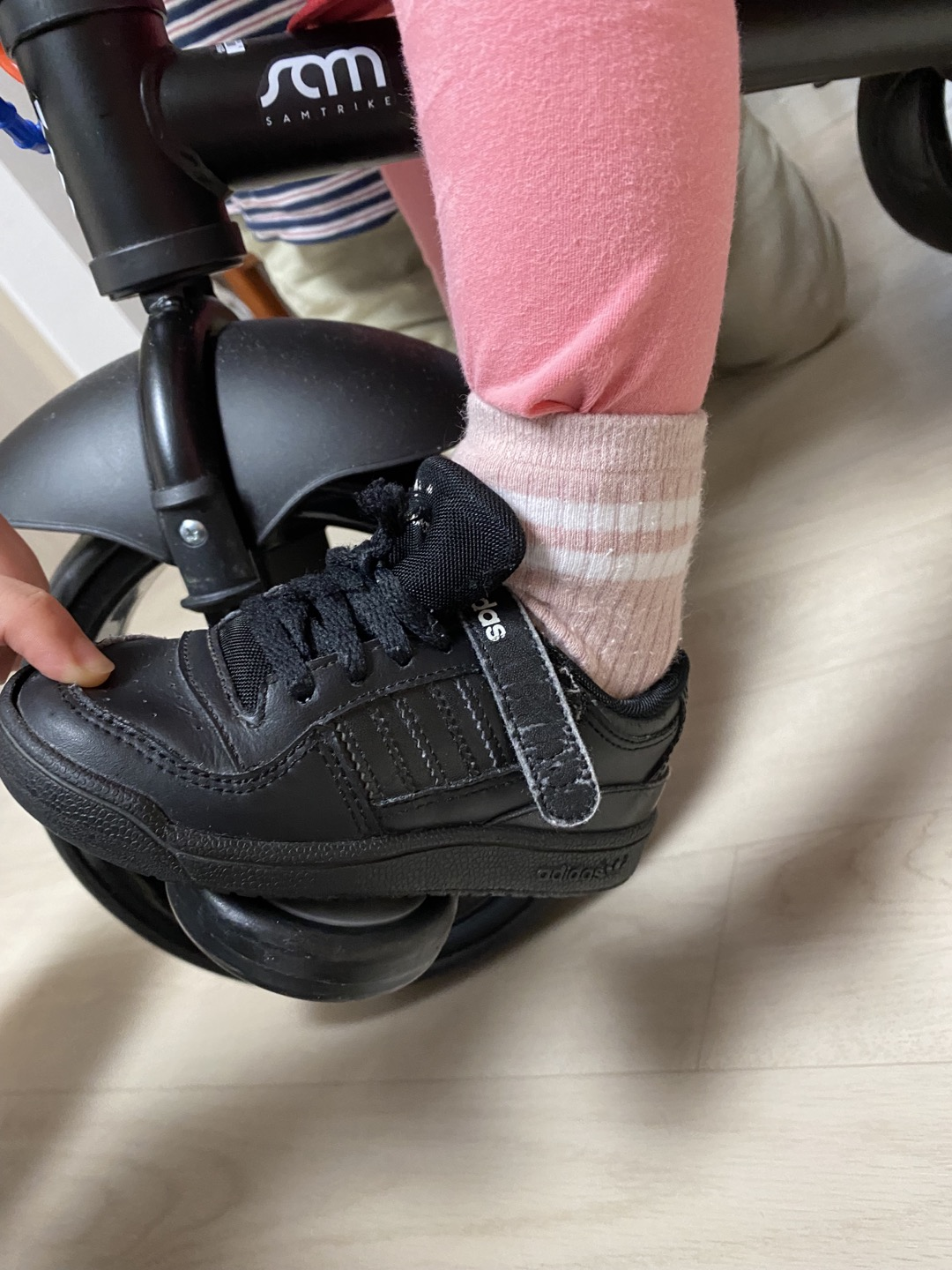

패달의 높이는 대상자의 발바닥 부분이 잘 닿이지만 상대적으로 근력이 약하기 때문에 발이 툭 떨어지는 형태를 가지고 있었음. 제작할 패달을 발판보다 살짝 대상자쪽으로 길고 살짝 높이를 주어서 더 편하게 패달을 돌릴 수 있도록 설계함.

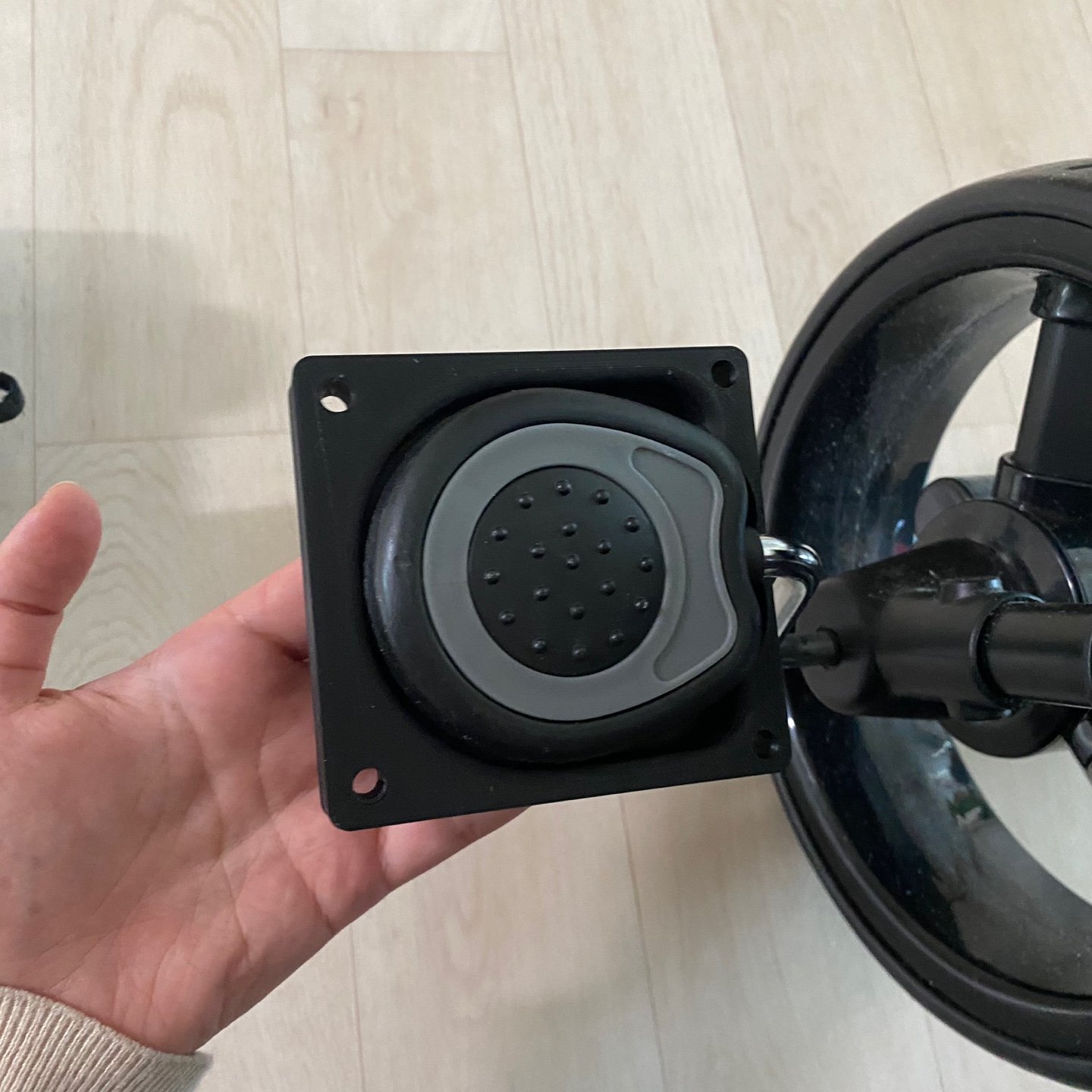

아동용 자전거의 패달이 일반 자전거 패달의 형태가 아니였기 때문에 패달의 치수 측정 후 같은 모양으로 설계하여 부품이 패달을 감싸서 나사로 조립하는 형태로 제작 지원함.

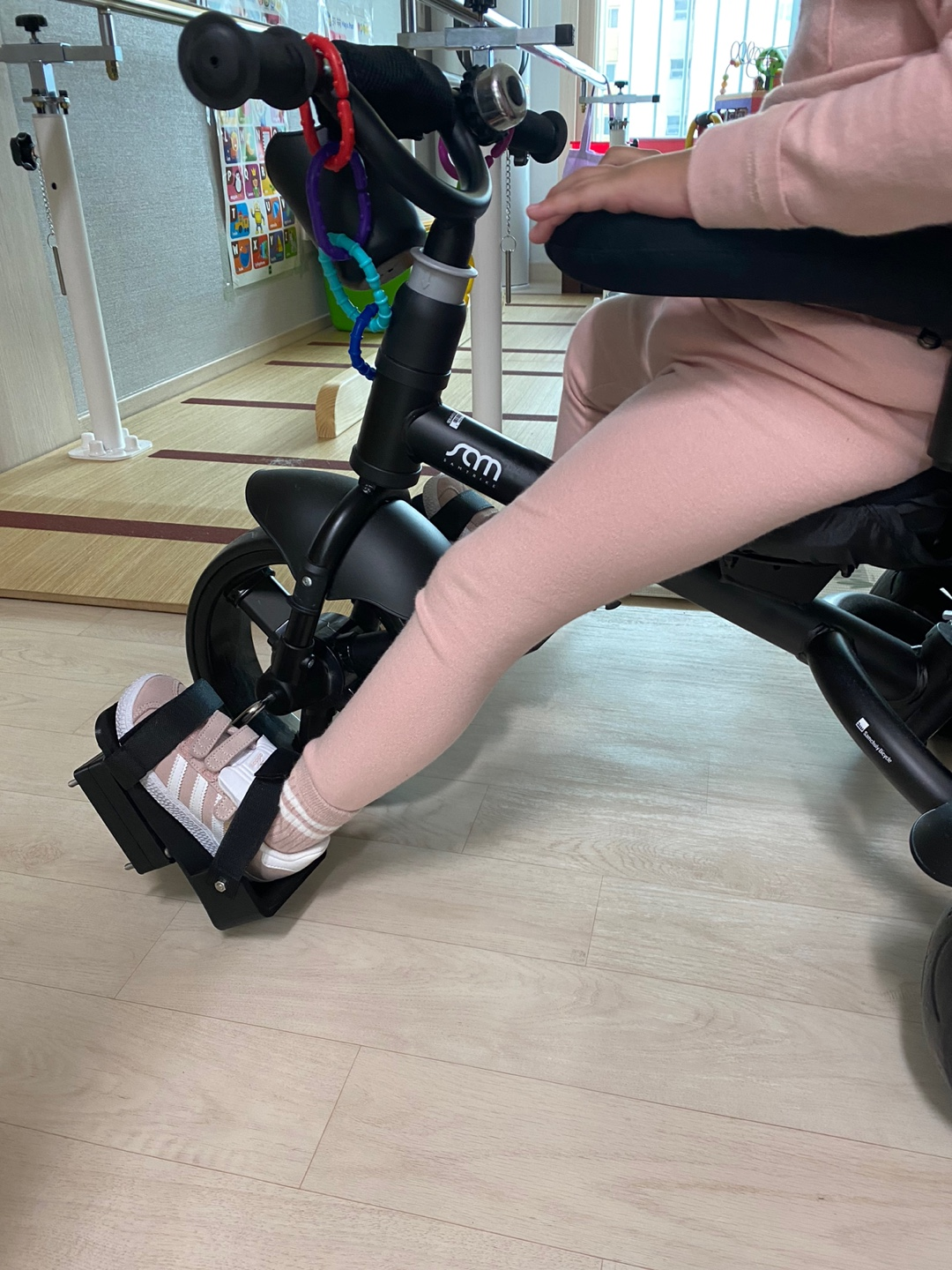

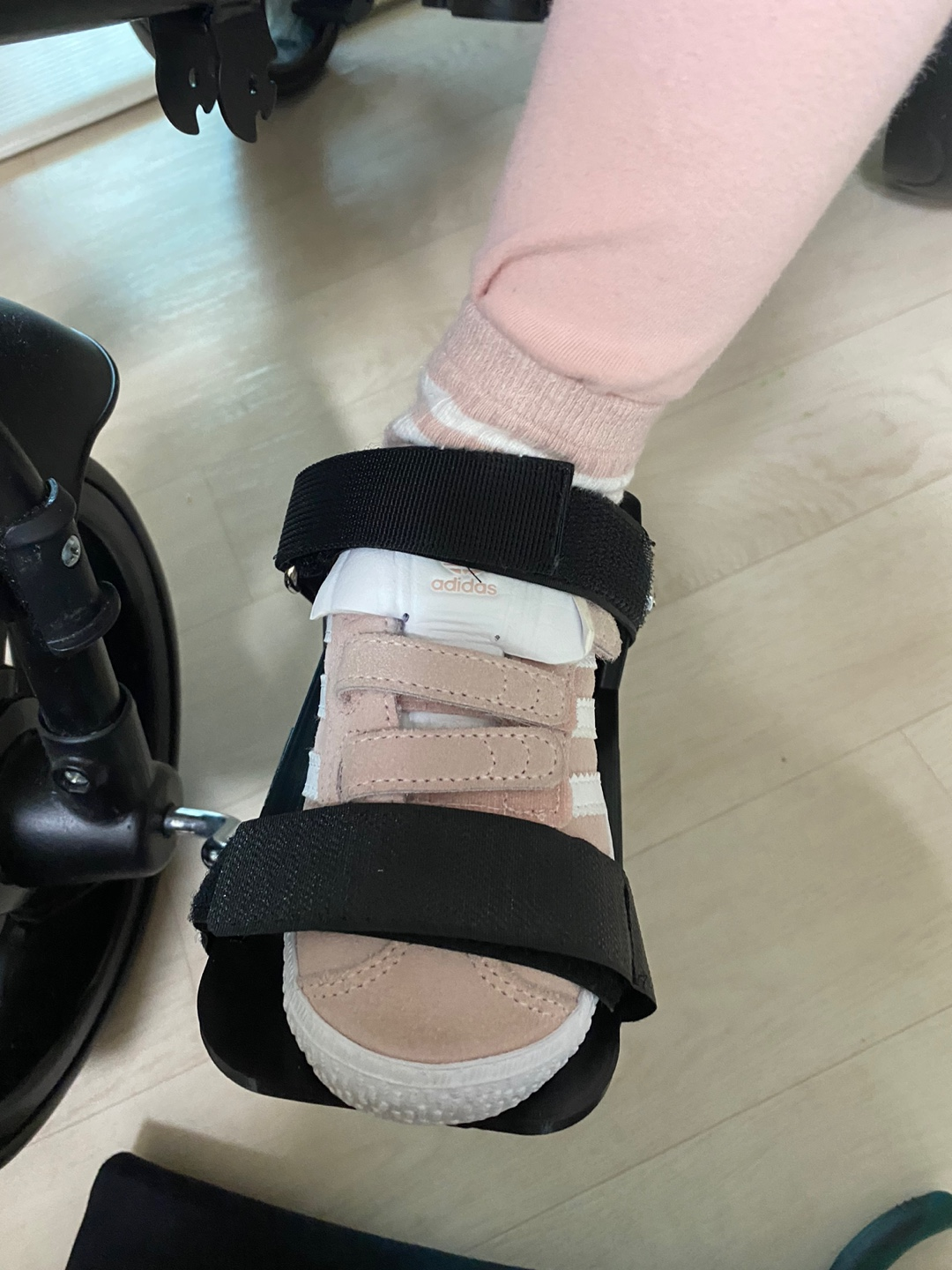

패달과 대상자의 발이 떨어지지 않게 스트랩을 제작하여 고정함.

(사진 1)

(사진 2)

(사진 3)

(사진 4)
