학교의자 팔걸이 개조
- 자세유지
- 이*수
- 2024-12-02
- 498
- 목공
- 저작권 표시-비영리-동일조건변경허락(BY-NC-SA)
일반 보조기기 정보
| 카테고리 | 자세유지 | 저작권 | 저작권 표시-비영리-동일조건변경허락(BY-NC-SA) |
|---|---|---|---|
| 사용 재료 | 수동휠체어 팔걸이패드(M5 볼트), 자작나무 18T, 자작나무 15T, 팝너트, 노브볼트(6mm), 목심(8*40mm) | 내부 밀도 | - |
| 보조기기 크기 | 328*48*282(mm) | 출력 시간 | - |
| 설계 프로그램 | 라이노 | 3D 프린터 | - |
| 영상 URL | 변경 보조기기 |
보조기기 기능 및 사용방법
▪ 개조제작을 위한 평가 진행
- 바른 자세 유지를 위해 좌석면에서 팔꿈치 높이 측정
- 상완 길이 확인
|
|

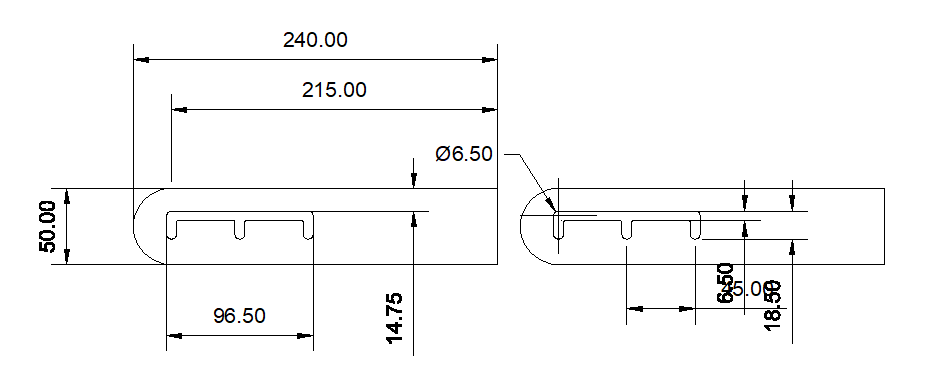

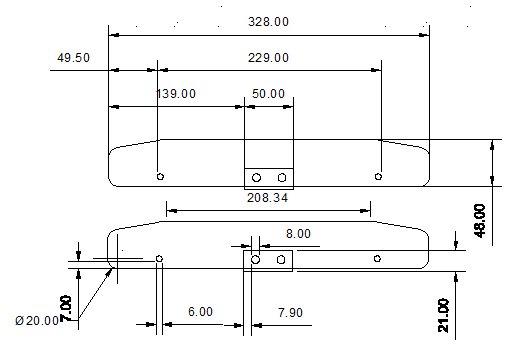

▪ 설계 프로그램을 사용하여 팔걸이 프레임 설계 진행 - 평가를 통해 측정된 수치를 반영하여 팔걸이 제작 - 사이즈: 328*48*282mm | |
|
 |
|
|
|
|

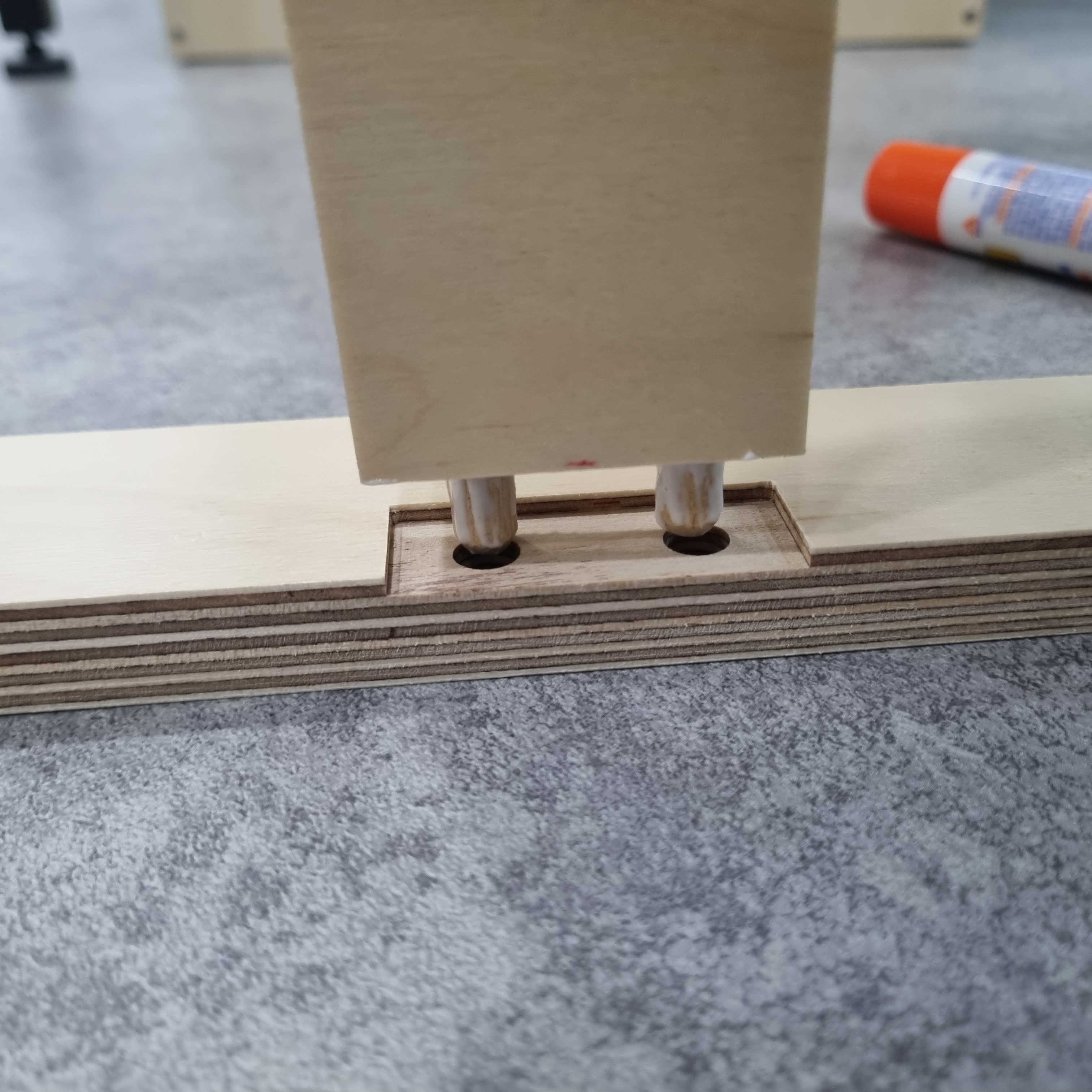

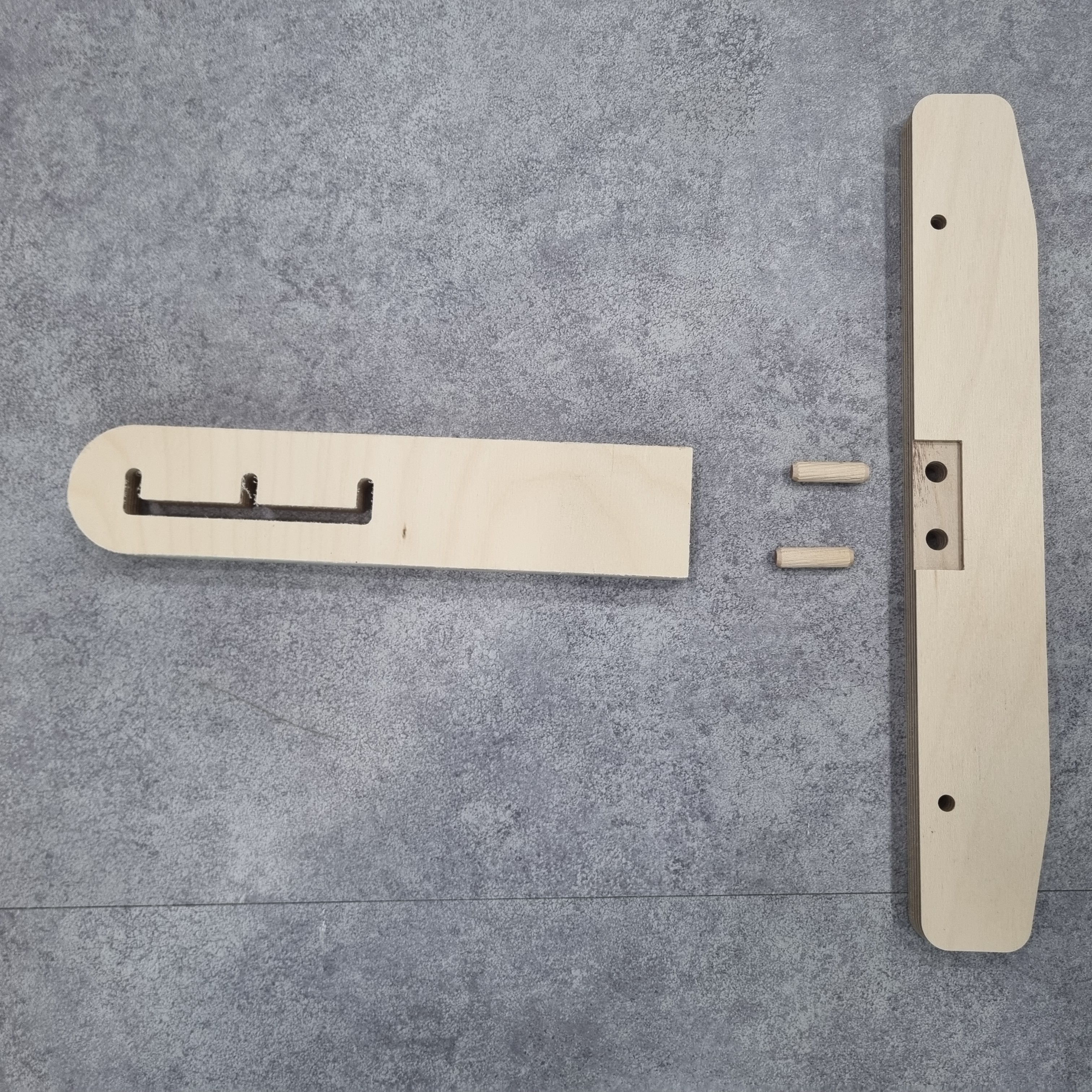

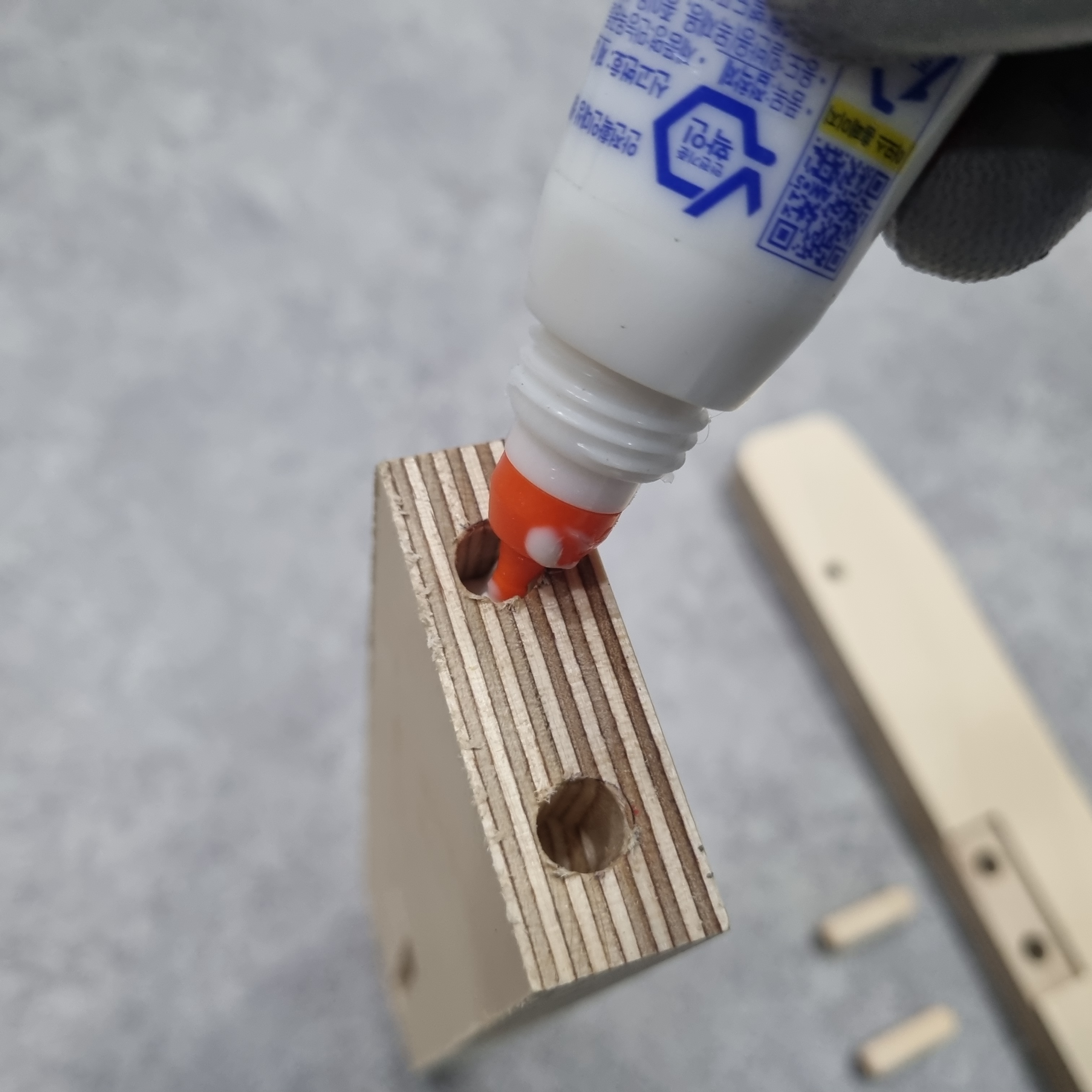

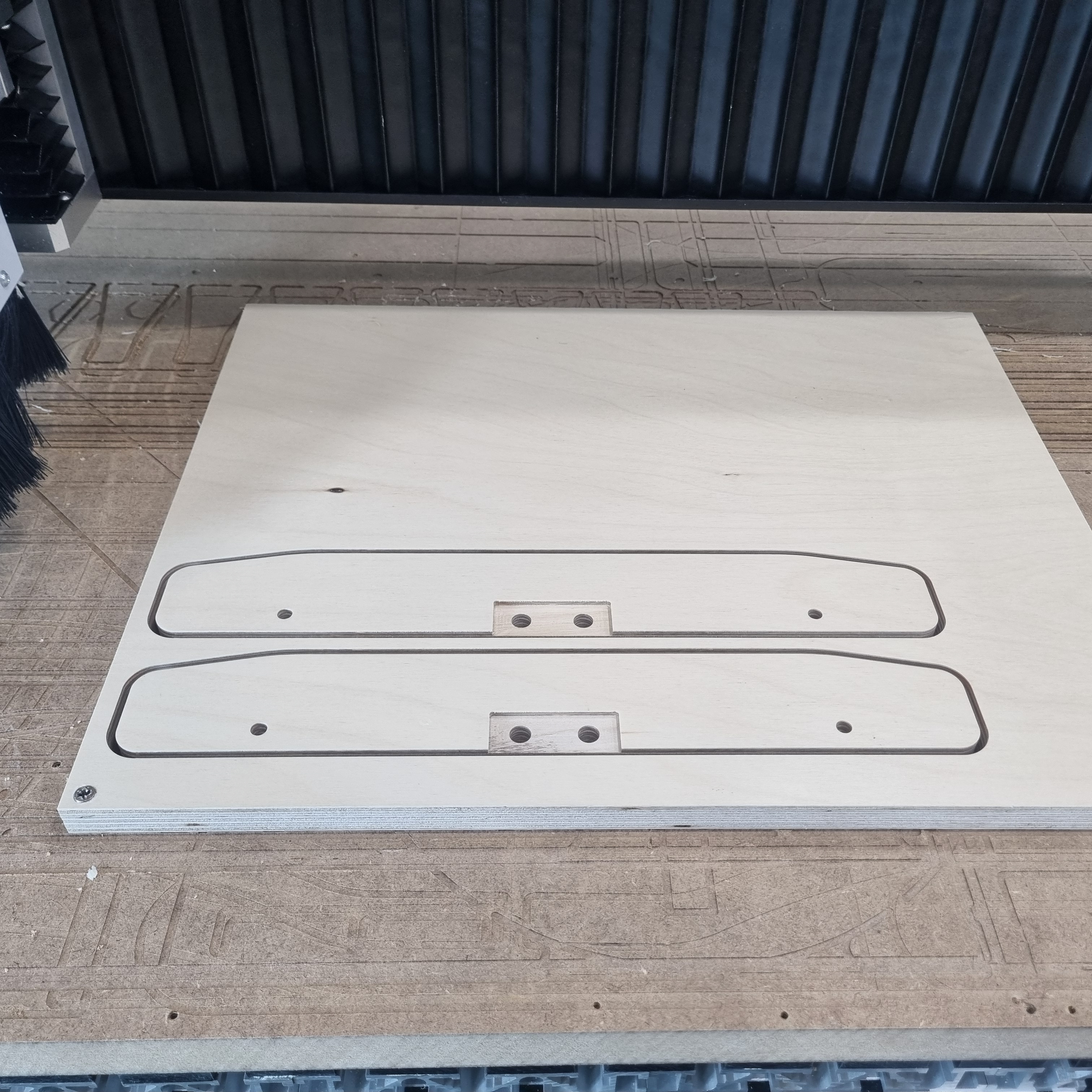

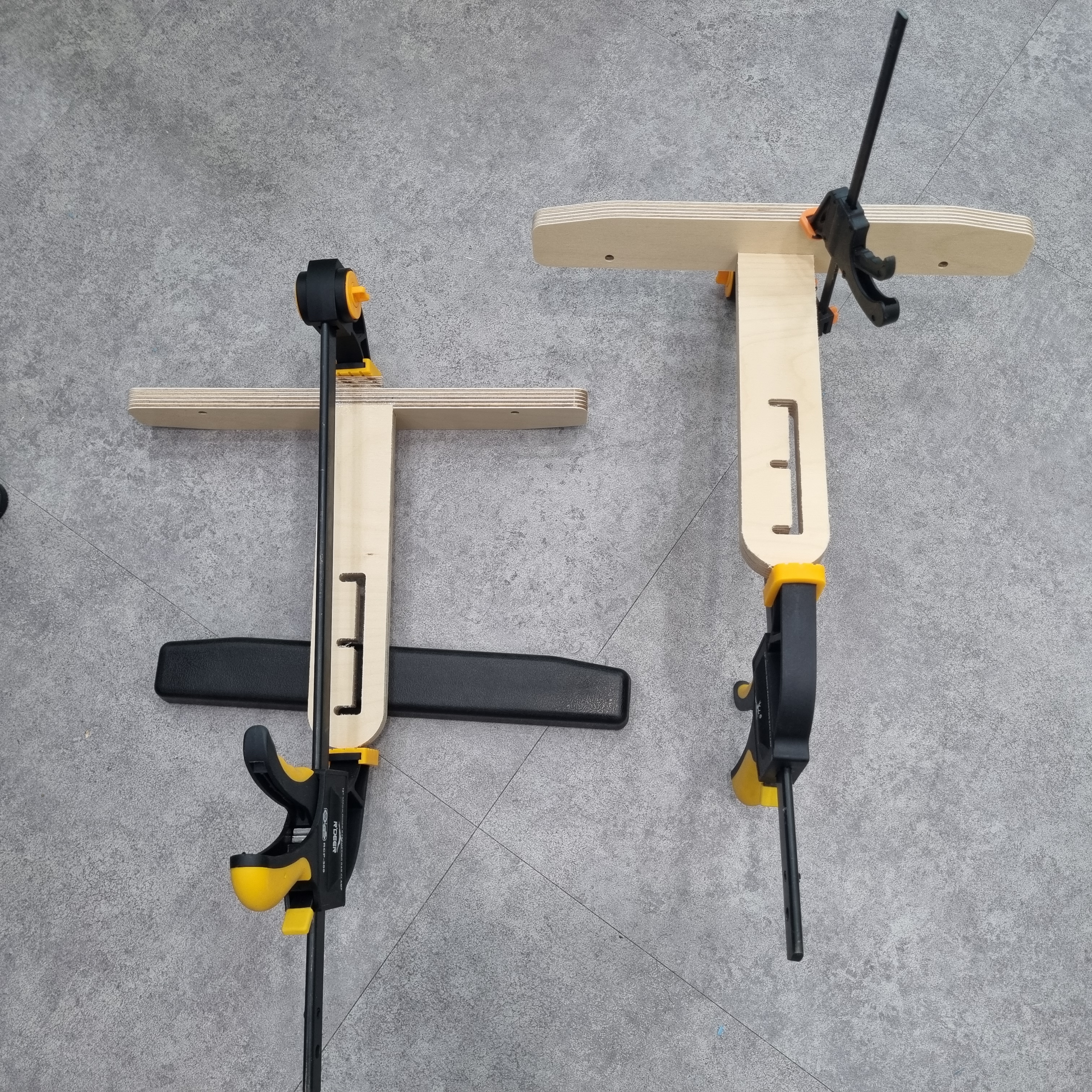

▪ CNC를 활용하여 목재 재단 진행 - 상부 프레임(자작나무 15T), 하부 프레임(자작나무 18T)을 목심(8*40mm)으로 결합 - 상하부 프레임은 목공풀을 사용하여 결합 진행 - 단단한 결합을 위해 클램프를 사용하여 압착 진행 | |
 |
|

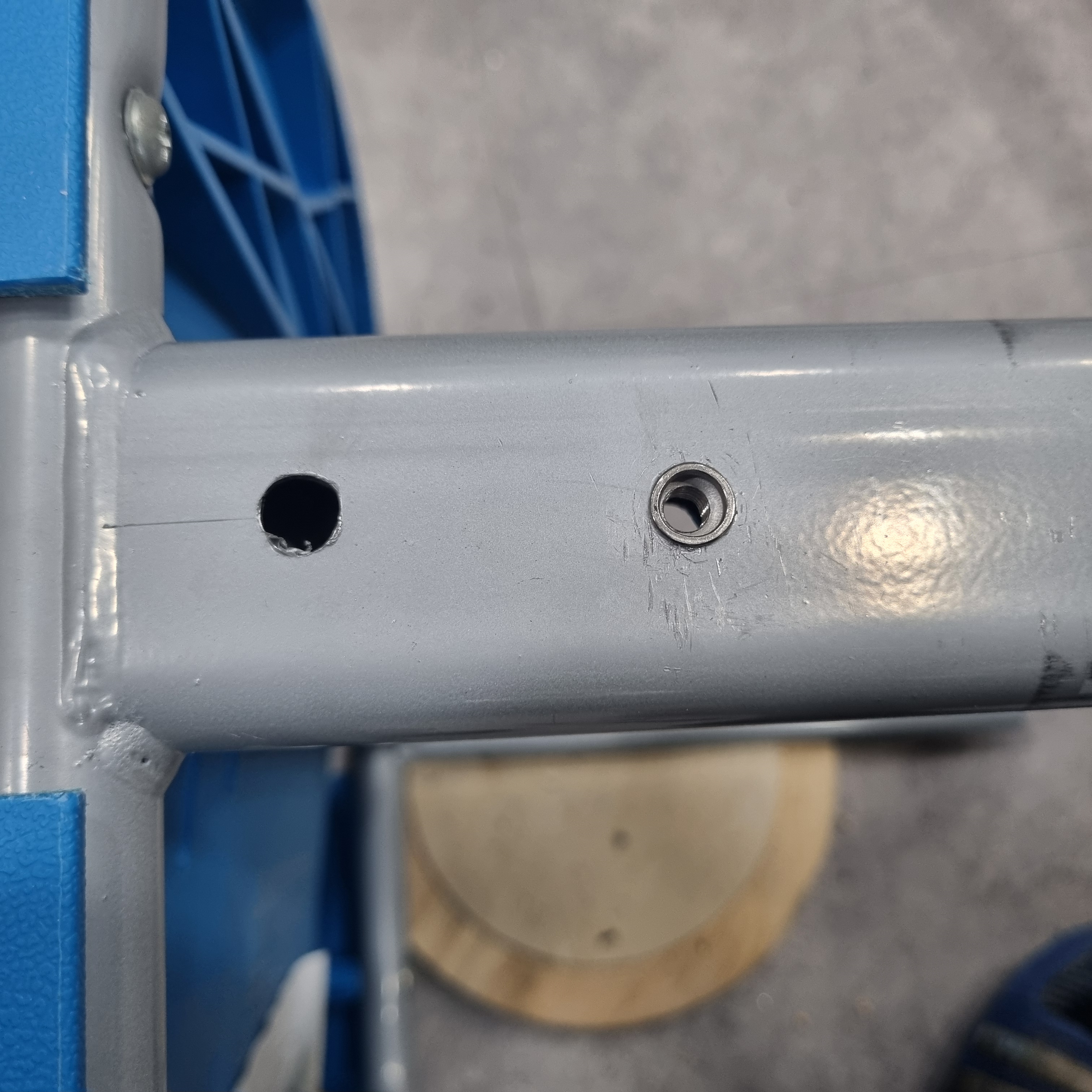

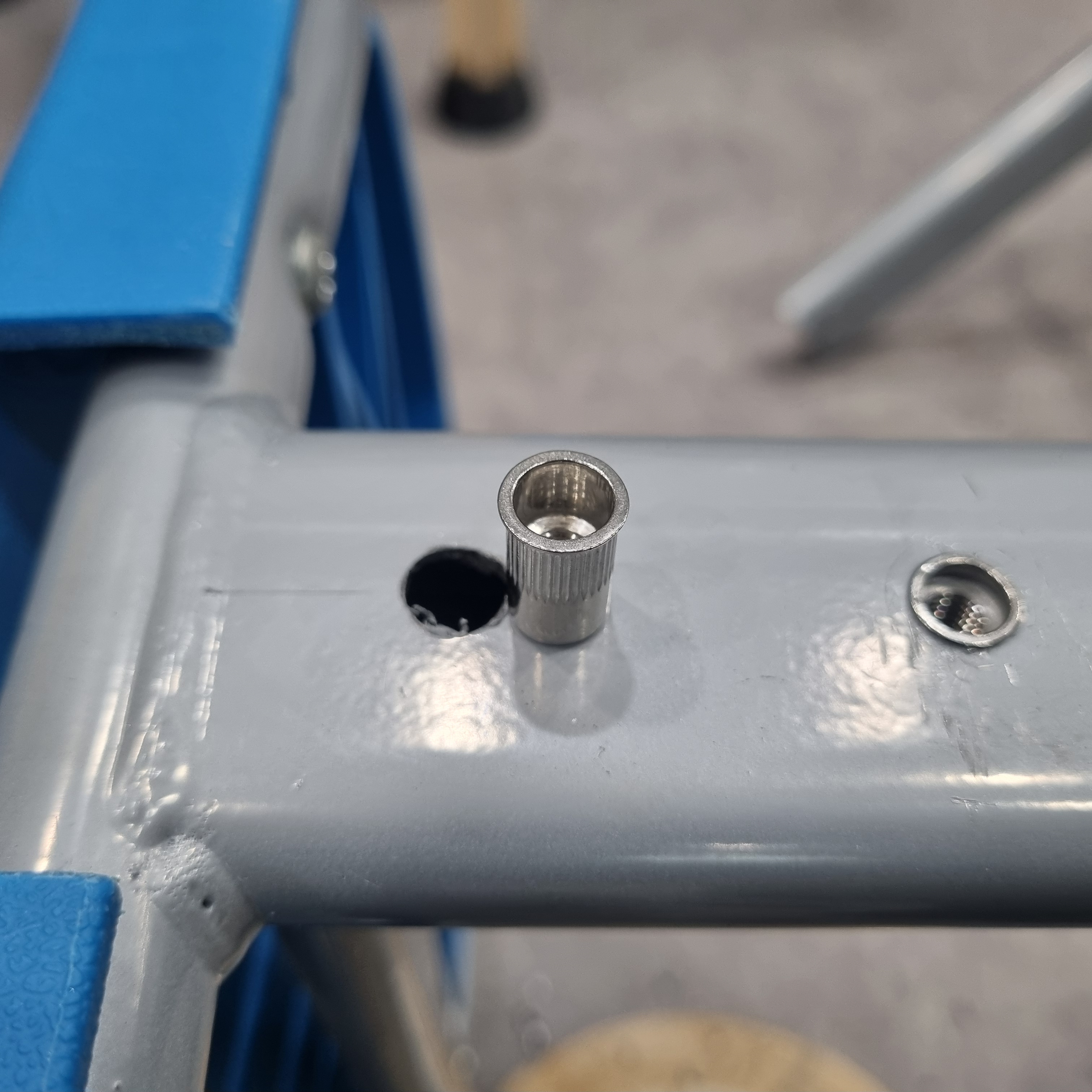

▪ 프레임 타공 - 전동드릴, 드릴비트(8.9mm)를 사용하여 프레임 타공 진행 - 팝너트를 사용하여 너트를 고정함. 팝너트를 사용하기 위해서는 리벳건을 사용(사용된 리벳건 / TC-905G, 수동 리벳건) | |
 |
|

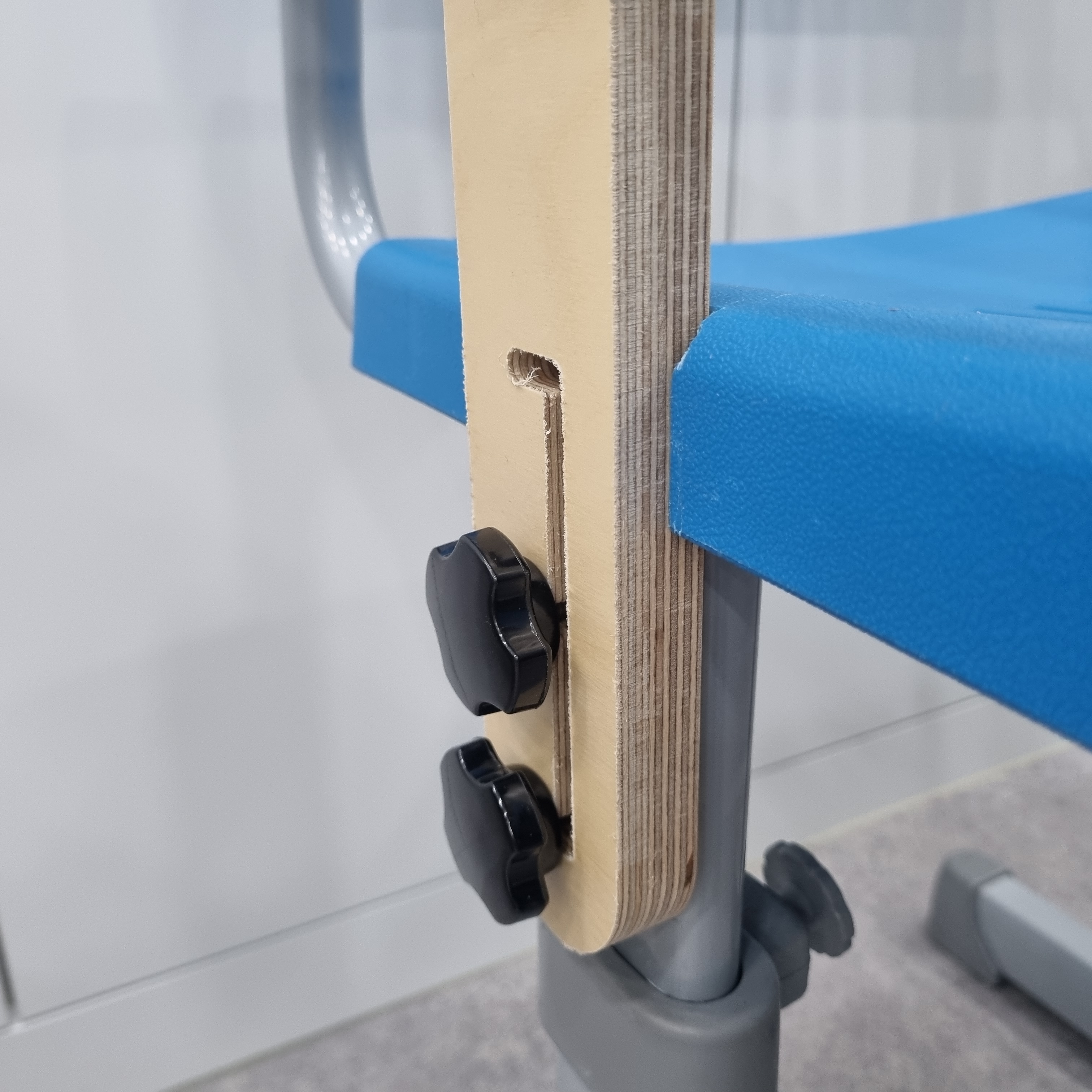

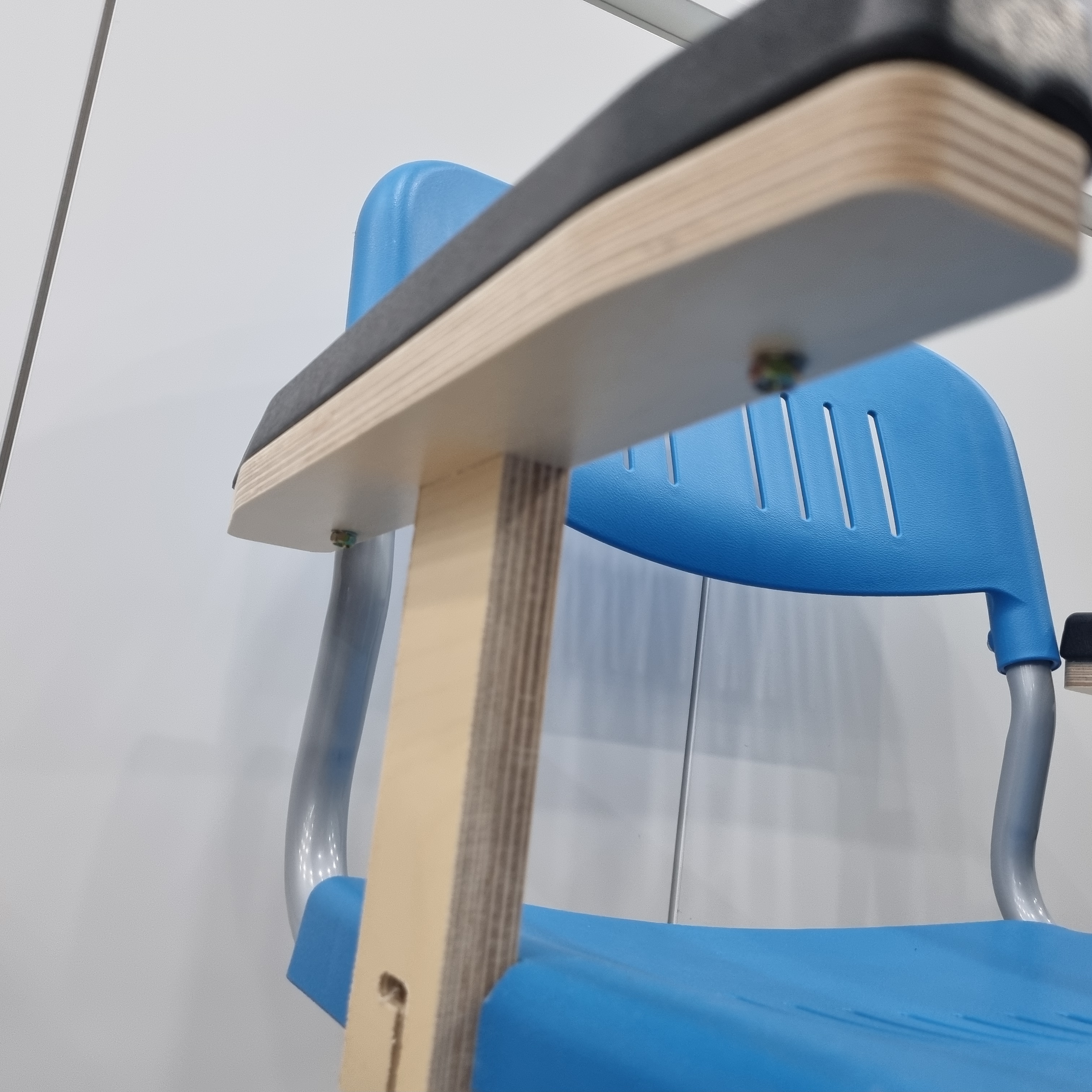

▪ 팔걸이 결합 - 수동휠체어 팔걸이패드를 사용하여 팔걸이 상부프레임에 연결. 팔걸이패드의 - 노브 볼트(M6)를 사용하여 의자 프레임에 고정 | |
|
|

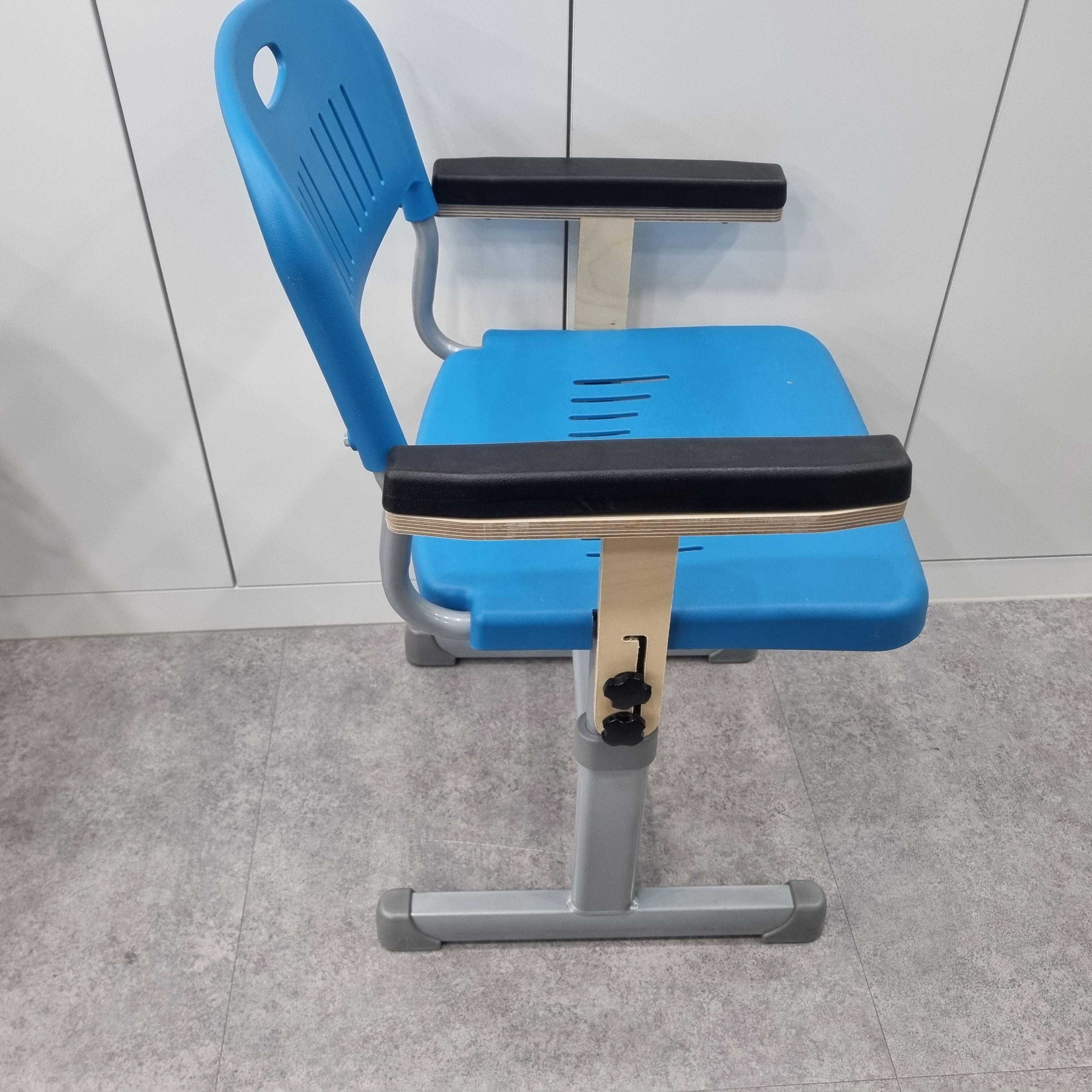

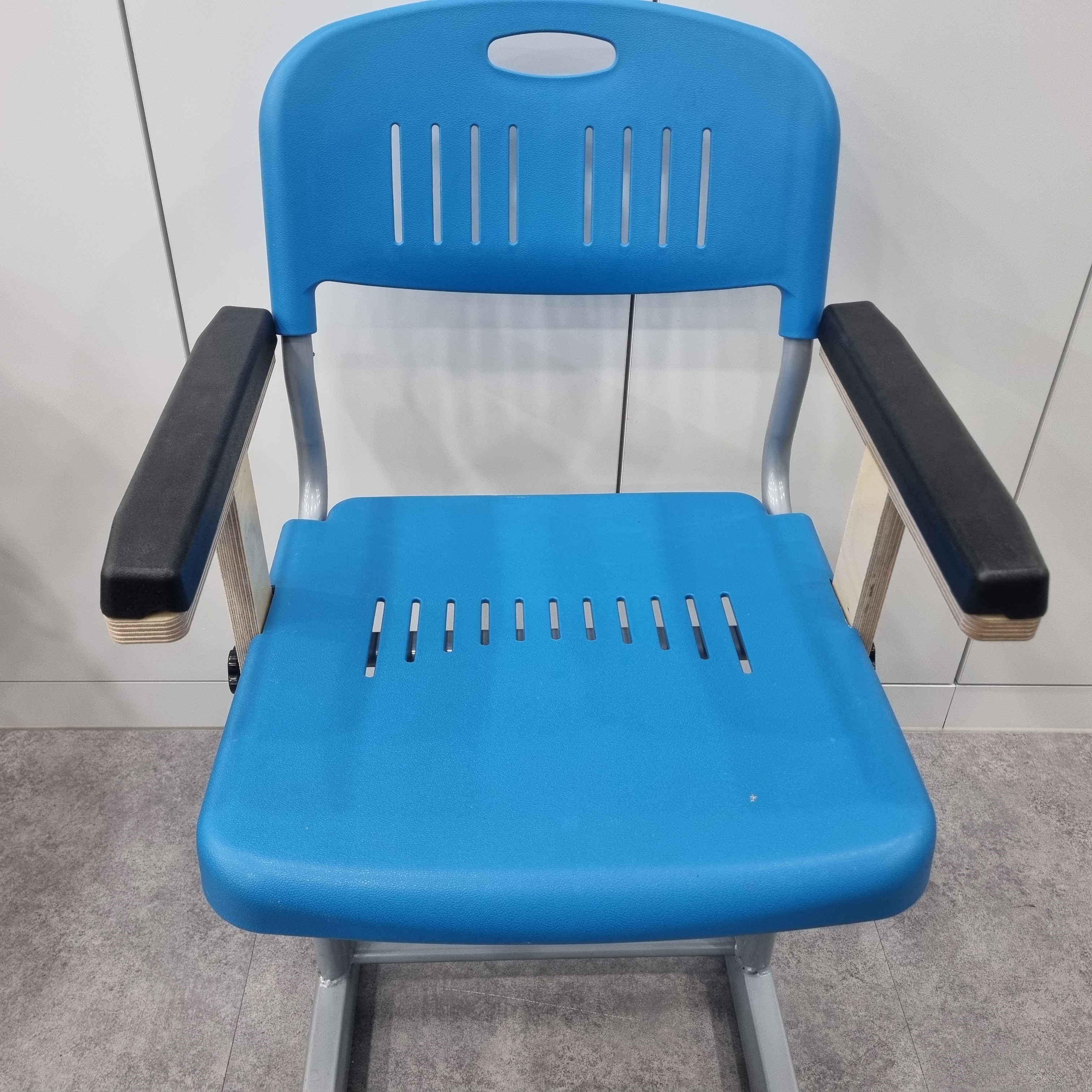

▪ 팔걸이 완성 - 목재 모서리를 샌딩하거나 루터로 처리 진행 - 이후 바니쉬나 오일, 무기질 코팅으로 마무리 진행 | |
